ภาพตำแหน่งระบบเบรกทั่วไป

id041100800100

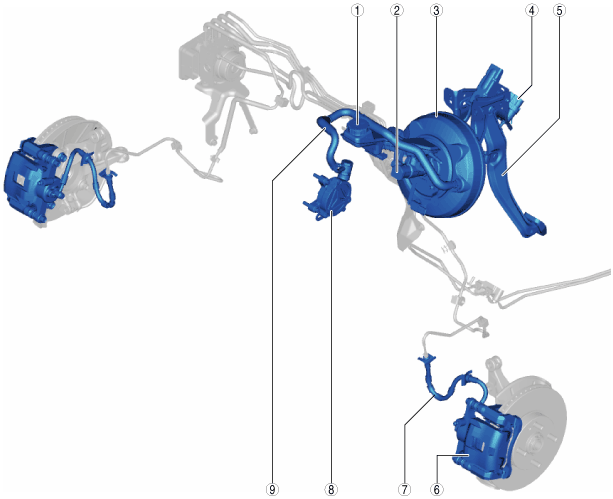

ด้านหน้ารถยนต์ (รถพวงมาลัยซ้าย)

am2zzw00007341

1	น้ำมันเบรก (ดู การตรวจสอบน้ำมันเบรก) (ดู การไล่อากาศในน้ำมันเบรก)
2	แม่ปั๊มเบรก (ดู การถอด/ติดตั้งแม่ปั๊มเบรก [รถพวงมาลัยซ้าย]) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำมันเบรก)
3	ชุดหม้อลมเบรก (ดู การตรวจสอบชุดหม้อลมเบรก) (ดู การถอด/ติดตั้งชุดหม้อลมเบรก [รถพวงมาลัยซ้าย])
4	สวิตช์เบรก (ดู การตรวจสอบสวิตช์เบรก)
5	แป้นเบรก (ดู การตรวจสอบแป้นเบรก) (ดู การถอด/ติดตั้งแป้นเบรก [รถพวงมาลัยซ้าย])
6	เบรกหน้า (จานดิสก์เบรก) (ดู การตรวจสอบเบรกหน้า (จานดิสก์เบรก)) (ดู การถอด/ติดตั้งเบรกหน้า (จานดิสก์เบรก)) (ดู การเปลี่ยนผ้าเบรก (หน้า)) (ดู การถอดแยก/ประกอบคาลิปเปอร์ (หน้า))
7	ท่อเบรกหน้า (ดู การถอด/ติดตั้งท่อเบรก (หน้า))
8	ปั๊มสุญญากาศ (ดู การตรวจสอบปั๊มสุญญากาศ) (ดู การถอด/ติดตั้งปั๊มสุญญากาศ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
9	ท่อสุญญากาศ (ดู การตรวจสอบท่อสุญญากาศ) (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยซ้าย])

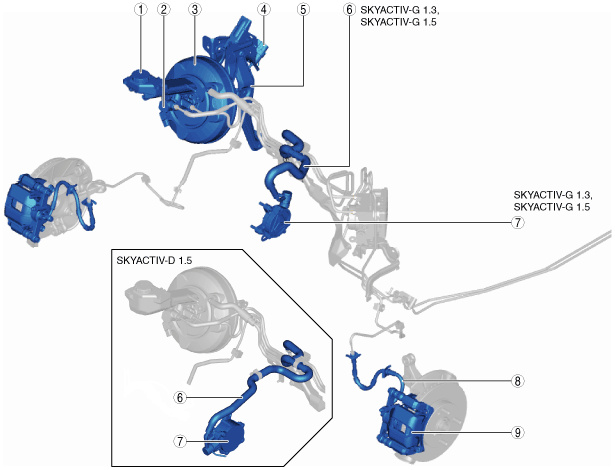

ด้านหน้ารถยนต์ (รถพวงมาลัยขวา)

am2zzw00007342

1	น้ำมันเบรก (ดู การตรวจสอบน้ำมันเบรก) (ดู การไล่อากาศในน้ำมันเบรก)
2	แม่ปั๊มเบรก (ดู การถอด/ติดตั้งแม่ปั๊มเบรก [รถพวงมาลัยขวา]) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำมันเบรก)
3	ชุดหม้อลมเบรก (ดู การตรวจสอบชุดหม้อลมเบรก) (ดู การถอด/ติดตั้งชุดหม้อลมเบรก [รถพวงมาลัยขวา (SKYACTIV-G 1.3, SKYACTIV-G 1.5)]) (ดู การถอด/ติดตั้งชุดหม้อลมเบรก [รถพวงมาลัยขวา (SKYACTIV-D 1.5)])
4	สวิตช์เบรก (ดู การตรวจสอบสวิตช์เบรก)
5	แป้นเบรก (ดู การตรวจสอบแป้นเบรก) (ดู การถอด/ติดตั้งแป้นเบรก [รถพวงมาลัยขวา])
6	ท่อสุญญากาศ (ดู การตรวจสอบท่อสุญญากาศ) (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา])
7	ปั๊มสุญญากาศ (ดู การตรวจสอบปั๊มสุญญากาศ) (ดู การถอด/ติดตั้งปั๊มสุญญากาศ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู Vการถอด/ติดตั้งปั๊มสุญญากาศ [SKYACTIV-D 1.5])
8	ท่อเบรกหน้า (ดู การถอด/ติดตั้งท่อเบรก (หน้า))
9	เบรกหน้า (จานดิสก์เบรก) (ดู การตรวจสอบเบรกหน้า (จานดิสก์เบรก)) (ดู การถอด/ติดตั้งเบรกหน้า (จานดิสก์เบรก)) (ดู การเปลี่ยนผ้าเบรก (หน้า)) (ดู การถอดแยก/ประกอบคาลิปเปอร์ (หน้า))

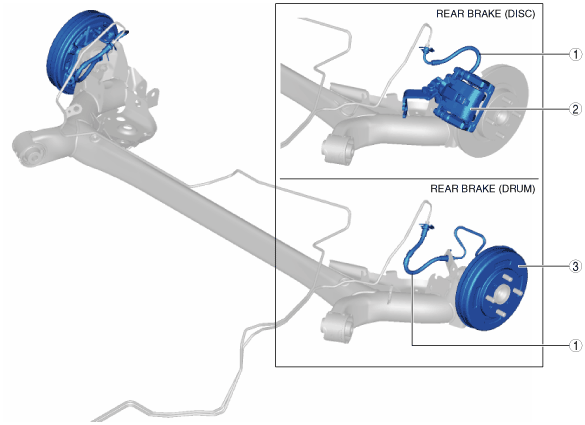

ด้านหลังรถยนต์

am2zzw00007343

1	ท่อเบรกหลัง (ดู การถอด/ติดตั้งท่อน้ำมันเบรก (หลัง))
2	เบรกหลัง (จานดิสก์เบรก) (ดู การตรวจสอบเบรกหลัง (จานดิสก์เบรก)) (ดู การถอด/ติดตั้งเบรกหลัง (จานดิสก์เบรก)) (ดู การเปลี่ยนผ้าเบรก (หลัง)) (ดู การถอดแยก/ประกอบคาลิปเปอร์ (หลัง))
3	เบรกหลัง (ดรัมเบรก) (ดู การตรวจสอบเบรกหลัง (ดรัมเบรก)) (ดู การถอด/ติดตั้งเบรกหลัง (ดรัมเบรก)) (ดู การถอดแยก/ประกอบชุดกระบอกเบรก)
