การถอด/ติดตั้งเบรกหน้า (จานดิสก์เบรก)

id041100800900

1.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

2.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

3.  หลังจากการติดตั้ง ให้เติมน้ำมันเบรก, ไล่อากาศ และตรวจสอบการรั่วซึมของของเหลว (ดู การไล่อากาศในน้ำมันเบรก)

4.  เหยียบแป้นเบรกสองสามครั้ง หมุนล้อด้วยมือ และตรวจสอบว่าเบรกไม่ติด

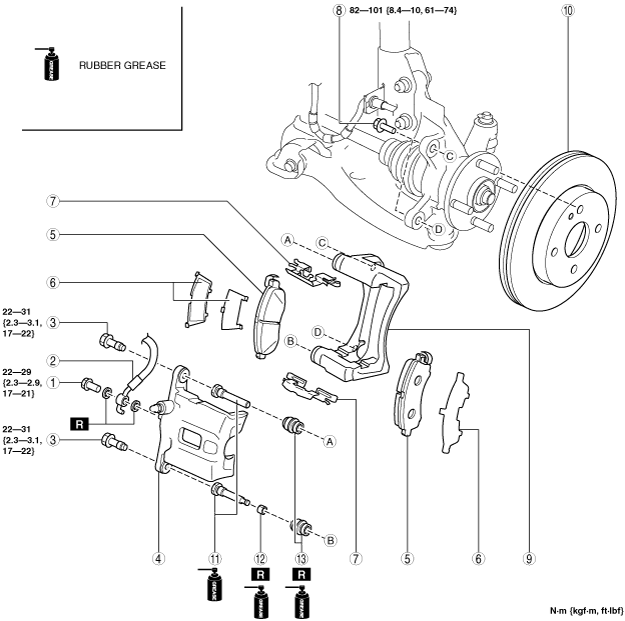

am2zzw00007358

1	โบลท์
2	ท่อเบรก
3	โบลท์
4	คาลิปเปอร์
5	ผ้าเบรก (ดู หมายเหตุการติดตั้งผ้าเบรก)
6	แผ่นชิม
7	แผ่นนำ
8	โบลท์
9	ตัวช่วยยึด
10	จานดิสก์เบรก
11	สลักเลื่อน
12	บูช
13	ยางกันฝุ่น

หมายเหตุการติดตั้งผ้าเบรก

1.  ทำความสะอาดพื้นที่ส่วนที่สัมผัสกับลูกสูบ

2.  ใช้เครื่องมือถ่างจานดิสก์เบรกที่มีจำหน่ายทั่วไปดันลูกสูบเข้าไป

am2zzw00007359

3.  ติดตั้งผ้าเบรกเข้ากับตัวช่วยยึด
