การถอด/ติดตั้งปั๊มสุญญากาศ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]
id0411008036u2
1. ถอดฝาครอบเครื่อง (ดู การถอด/ติดตั้งฝาครอบเครื่อง [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
2. ถอดชิ้นส่วนต่อไปนี้พร้อมกันทั้งชุด (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
3. ถอดแบตเตอรี่และแท่นรองแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
4. เลื่อนชุดสายไฟ PCM ออกไม่ให้กีดขวางการทำงาน
5. ใช้คีมบีบเหล็กรัดให้เปิดออกแล้วปลดท่อสุญญากาศออกจากปั๊มสุญญากาศ (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยซ้าย]) (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา])
6. ถอดออกตามลำดับที่ระบุไว้ในตาราง
7. ติดตั้งกลับโดยย้อนขั้นตอนการถอด

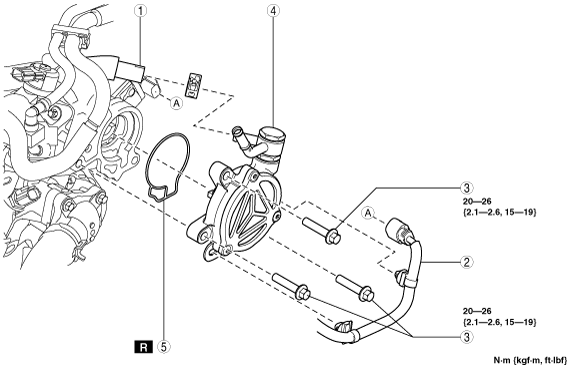

am6zzw00009305
|
|
1
|
ท่อสุญญากาศ
|
|
2
|
ขั้วต่อเซ็นเซอร์ CMP ด้านไอเสีย และชุดสายไฟ (SKYACTIV-G 1.5 (รุ่นที่มีระบบไอเสีย 4-2-1))
|
|
3
|
โบลท์
|
|
4
|
ปั๊มสุญญากาศ
|
|
5
|
โอริง
|
หมายเหตุการถอดปั๊มสุญญากาศ
1. ขณะถอดปั๊มสุญญากาศออก ให้วางเศษผ้าไว้ใต้พื้นผิวติดตั้งปั๊มสุญญากาศเพื่อไม่ให้น้ำมันเครื่องหกเปื้อนชิ้นส่วนอื่นๆ
2. ถอดปั๊มสุญญากาศ
หมายเหตุการติดตั้งปั๊มสุญญากาศและโอริง
1. ใช้มือหมุนปั๊มสุญญากาศเพื่อถ่ายน้ำมันเครื่องที่ยังตกค้างอยู่ในปั๊มสุญญากาศออก
2. ขจัดคราบในร่องติดตั้งโอริงและบนพื้นผิวติดตั้ง
3. ติดตั้งโอริงตัวใหม่เข้ากับปั๊มสุญญากาศ
4. ติดตั้งปั๊มสุญญากาศ
