การถอดแยก/ประกอบคาลิปเปอร์ (หลัง)
id041100800600

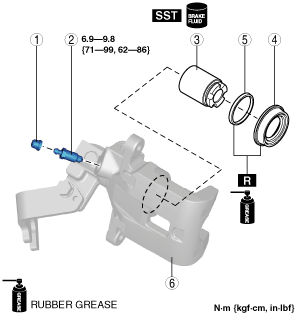

1. ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง
am2zzw00007352
|
|
1
|
ฝาปิดช่องไล่อากาศ
|
|
2
|
สกรูไล่อากาศ
|
|
3
|
ลูกสูบ
|
|
4
|
ซีลกันฝุ่น
|
|
5
|
ซีลลูกสูบ
|
|
6
|
ตัวคาลิปเปอร์
|
2. ประกอบกลับโดยย้อนขั้นตอนการถอด
หมายเหตุการถอดแยกลูกสูบ
1. หมุนลูกสูบทวนเข็มนาฬิกาโดยใช้เครื่องมือพิเศษ (SST) จากนั้นถอดลูกสูบออกจากตัวคาลิปเปอร์เบรก
am2zzw00007654
|
หมายเหตุการประกอบซีลกันฝุ่น, ลูกสูบ
1. ประกอบซีลกันฝุ่นเข้ากับลูกสูบ

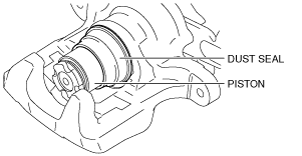

2. ประกอบส่วนขอบของซีลกันฝุ่นเข้ากับร่องของตัวคาลิปเปอร์โดยให้ซีลกันฝุ่นประกอบเข้ากับลูกสูบดังแสดงในภาพ
am3uuw00010875
|
3. หมุนลูกสูบตามเข็มนาฬิกาช้าๆ โดยใช้เครื่องมือพิเศษ (SST) แล้วดันลูกสูบเข้าไปข้างในจนสุด
am2zzw00007655
|
4. ตรวจสอบว่าซีลกันฝุ่นติดตั้งเข้าไปในร่องของลูกสูบอย่างแน่นหนาแล้ว
