การถอดแยก/ประกอบคาลิปเปอร์ (หน้า)

id041100801000

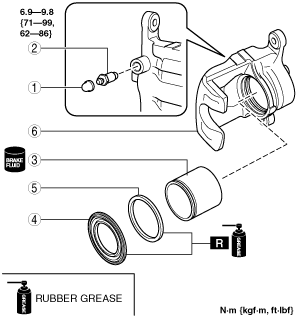

1.  ถอดแยกชิ้นส่วนตามลำดับที่แสดงไว้ในตาราง

am2zzw00007360

1	ฝาปิดช่องไล่อากาศ
2	สกรูไล่อากาศ
3	ลูกสูบ (ดู หมายเหตุการถอดแยกลูกสูบ)
4	ซีลกันฝุ่น
5	ซีลลูกสูบ
6	ตัวคาลิปเปอร์

2.  ประกอบกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการถอดแยกลูกสูบ

คำเตือน

•  ขณะเป่าลมอัดเข้าไปในตัวคาลิปเปอร์ นิ้วมือหรือส่วนอื่นๆ ของร่างกายอาจถูกหนีบจากการที่ลูกสูบดันตัวขึ้นจนได้รับบาดเจ็บ ดังนั้น ขณะทำการเป่าลมอัด อย่าวางนิ้วมือไว้ระหว่างลูกสูบและตัวคาลิปเปอร์

ข้อควรระวัง

•  ลูกสูบอาจได้รับความเสียหายหากถูกเป่าด้วยแรงลมที่มากเกินไป ให้เป่าลมอัดเข้าไปช้าๆ เพื่อป้องกันไม่ให้ลูกสูบกระเด้งหลุดออกไป

1.  สอดแผ่นไม้เข้าไปในคาลิปเปอร์ดังรูป และเป่าลมผ่านรูเพื่อถอดลูกสูบออกจากตัวคาลิปเปอร์

am2zzw00007361
