การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา]

id041100801652

1.  ปลดท่อสุญญากาศออกจากคลิป

am2zzw00007406

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ก้านปัดน้ำฝนและใบปัดน้ำฝนกระจกบังลมหน้า (ดู การถอด/ติดตั้งก้านปัดน้ำฝนและใบปัดน้ำฝนกระจกบังลมหน้า)

(2)  ตะแกรงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝน)

(3)  มอเตอร์ที่ปัดน้ำฝนและก้านต่อ (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนและก้านต่อ)

(4)  แผงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งแผงใต้ก้านใบปัดน้ำฝน)

3.  ใช้คีมบีบเหล็กรัดให้เปิดออกแล้วปลดท่อสุญญากาศออก

am2zzw00007407

4.  ใช้คีมบีบเหล็กรัดให้เปิดออกแล้วปลดท่อสุญญากาศออก

am2zzw00007408

5.  สำหรับ SKYACTIV-G 1.3 หรือ SKYACTIV-G 1.5 ให้ปฏิบัติตามขั้นตอนต่อไปนี้:

(1)  ใช้คีมบีบเหล็กรัดให้เปิดออกแล้วปลดท่อสุญญากาศออก

am2zzw00007409

6.  สำหรับ SKYACTIV-D 1.5 ให้ปฏิบัติตามขั้นตอนต่อไปนี้:

(1)  ถอดฝาครอบเครื่องยนต์ออก (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

(2)  ปลดท่อสุญญากาศออกจากคลิป

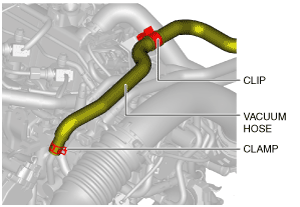

am2zzw00007410

(3)  ใช้คีมบีบเหล็กรัดให้เปิดออกแล้วปลดท่อสุญญากาศออก

7.  ถอดท่อสุญญากาศออก

8.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งท่อสุญญากาศ)

หมายเหตุการติดตั้งท่อสุญญากาศ

1.  ติดตั้งท่อสุญญากาศดังรูป

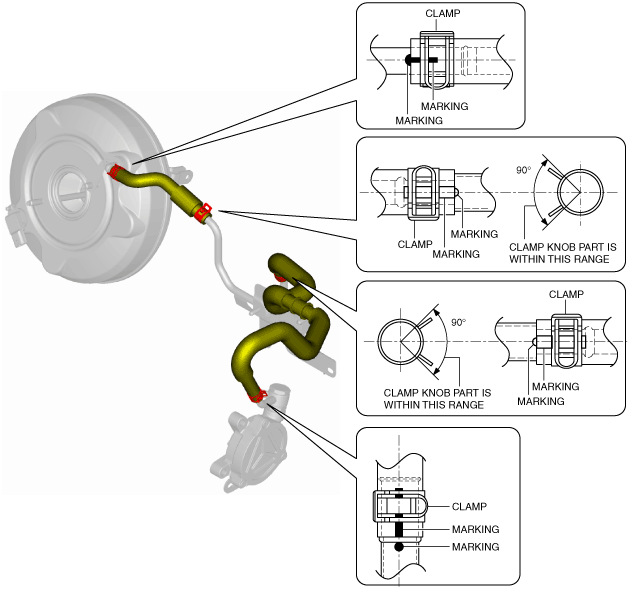

SKYACTIV-G 1.3, SKYACTIV-G 1.5

am2zzw00007411

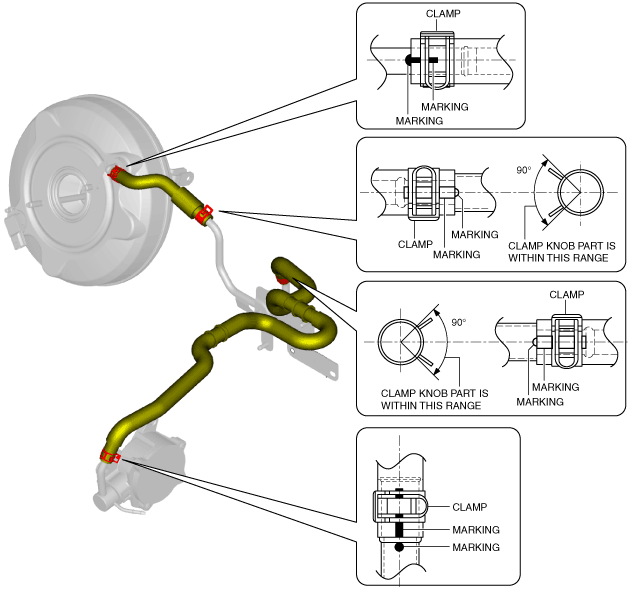

SKYACTIV-D 1.5

am2zzw00007412
