การถอด/ติดตั้งปั๊มสุญญากาศ [SKYACTIV-D 1.5]
id0411008036t9
1. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])
2. ถอดแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])
3. ใช้คีมบีบเหล็กรัดให้เปิดออกแล้วปลดท่อสุญญากาศออกจากปั๊มสุญญากาศ (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา])
4. ถอดชิ้นส่วนต่อไปนี้พร้อมกันทั้งชุด (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
5. ถอดโบลท์ติดตั้งท่อสุญญากาศออก (ดู การถอด/ติดตั้งหัวฉีดน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
6. ถอดขั้วต่อเซ็นเซอร์อุณหภูมิน้ำหล่อเย็น (ECT)
am2zzw00007434
|
7. ถอดท่อสุญญากาศ
am2zzw00007435
|
8. ถอดขั้วต่อเซ็นเซอร์อุณหภูมิน้ำมันเชื้อเพลิง
am2zzw00007436
|
9. ปฏิบัติตาม “ข้อควรระวังก่อนทำการซ่อมบำรุง” (ดู ข้อควรระวังก่อนทำการซ่อมบำรุง [SKYACTIV-D 1.5])

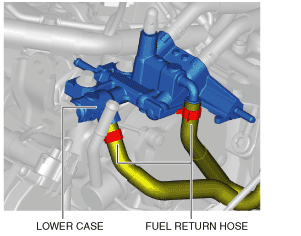

10. ถอดท่อน้ำมันเชื้อเพลิงไหลกลับออกจากห้องด้านล่าง (ดู การถอด/ติดตั้งห้องด้านล่าง [SKYACTIV-D 1.5])
am2zzw00007437
|
11. ถอดโบลท์ติดตั้งห้องด้านล่างออก (ดู การถอด/ติดตั้งห้องด้านล่าง [SKYACTIV-D 1.5])
am2zzw00007438
|
12. ถอดออกตามลำดับที่ระบุไว้ในตาราง
13. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
14. ปฏิบัติตาม “ข้อควรระวังหลังทำการซ่อมบำรุง” (ดู ข้อควรระวังหลังทำการซ่อมบำรุง [SKYACTIV-D 1.5])

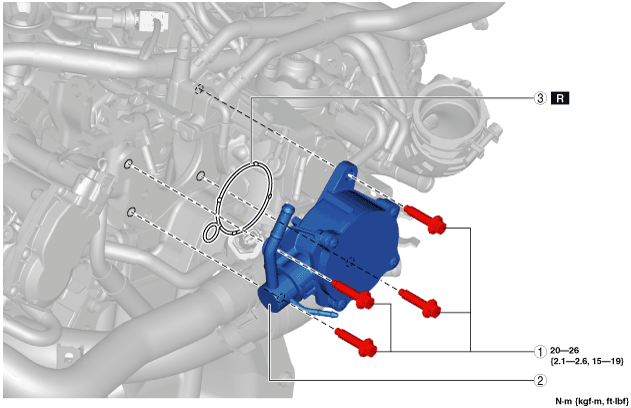

adejjw00010170
|
|
1
|
โบลท์
|
|
2
|
ปั๊มสุญญากาศ
|
|
3
|
โอริง
|
หมายเหตุการถอดปั๊มสุญญากาศ
1. ขณะถอดปั๊มสุญญากาศออก ให้วางเศษผ้าไว้ใต้พื้นผิวติดตั้งปั๊มสุญญากาศเพื่อไม่ให้น้ำมันเครื่องหกเปื้อนชิ้นส่วนอื่นๆ
2. ถอดปั๊มสุญญากาศ
หมายเหตุการติดตั้งปั๊มสุญญากาศและโอริง
1. ใช้มือหมุนปั๊มสุญญากาศเพื่อถ่ายน้ำมันเครื่องที่ยังตกค้างอยู่ในปั๊มสุญญากาศออก
2. ขจัดคราบในร่องติดตั้งโอริงและบนพื้นผิวติดตั้ง
3. ติดตั้งโอริงตัวใหม่เข้ากับปั๊มสุญญากาศ
4. ทากาวซิลิโคนบางๆ ดังแสดงในรูป
adejjw00010171
|
5. ติดตั้งปั๊มสุญญากาศ
