การตรวจสอบท่อสุญญากาศ

id041100801500

รถพวงมาลัยซ้าย

1.  ถอดชิ้นส่วนต่อไปนี้พร้อมกันทั้งชุด (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

•  ท่ออากาศภายนอก

•  ท่ออากาศ

•  ฝาครอบกรองอากาศ

•  ไส้กรองอากาศ

•  กล่องกรองอากาศ

2.  ถอดแบตเตอรี่และแท่นรองแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

3.  ถอดท่อสุญญากาศ (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยซ้าย])

4.  ตรวจสอบให้แน่ใจว่าลมสามารถผ่านออกจากด้านชุดหม้อลมเบรกของท่อสุญญากาศไปยังด้านปั๊มสุญญากาศได้ และลมไม่สามารถผ่านออกไปในทิศทางตรงข้ามกันได้

am2zzw00007469

•  หากพบการทำงานผิดปกติใดๆ ในวาล์วกันกลับด้านใน ให้เปลี่ยนพร้อมกับท่อสุญญากาศพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยซ้าย])

รถพวงมาลัยขวา

1.  ปลดท่อสุญญากาศออกจากคลิป (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา])

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ก้านปัดน้ำฝนและใบปัดน้ำฝนกระจกบังลมหน้า (ดู การถอด/ติดตั้งก้านปัดน้ำฝนและใบปัดน้ำฝนกระจกบังลมหน้า)

(2)  ตะแกรงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝน)

(3)  มอเตอร์ที่ปัดน้ำฝนและก้านต่อ (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนและก้านต่อ)

(4)  แผงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งแผงใต้ก้านใบปัดน้ำฝน)

(5)  ฝาครอบเครื่องยนต์ (SKYACTIV-D 1.5) (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

3.  ถอดท่อสุญญากาศ (ด้านปั๊มสุญญากาศ) (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา])

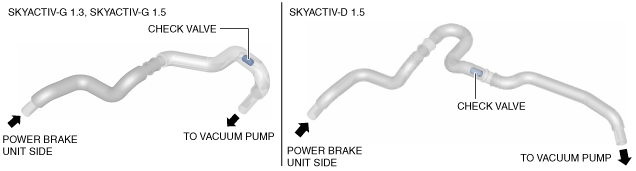

4.  ตรวจสอบให้แน่ใจว่าลมสามารถผ่านออกจากด้านชุดหม้อลมเบรกของท่อสุญญากาศไปยังด้านปั๊มสุญญากาศได้ และลมไม่สามารถผ่านออกไปในทิศทางตรงข้ามกันได้

am2zzw00007379

•  หากพบการทำงานผิดปกติใดๆ ในวาล์วกันกลับด้านใน ให้เปลี่ยนพร้อมกับท่อสุญญากาศพร้อมกันทั้งชุด (ดู การถอด/ติดตั้งท่อสุญญากาศ [รถพวงมาลัยขวา])
