การเปลี่ยนผ้าเบรก (หลัง)

id041100800300

1.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

2.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

3.  หลังการติดตั้ง ให้เหยียบแป้นเบรกหลายๆ ครั้งและตรวจสอบดังนี้:

―  ส่วนที่ยื่นออกของผ้าเบรกติดตั้งเข้าไปในร่องลูกสูบอย่างแน่นหนา

―  ระยะการทำงานของคันเบรกมือ

―  อาการเบรกติด

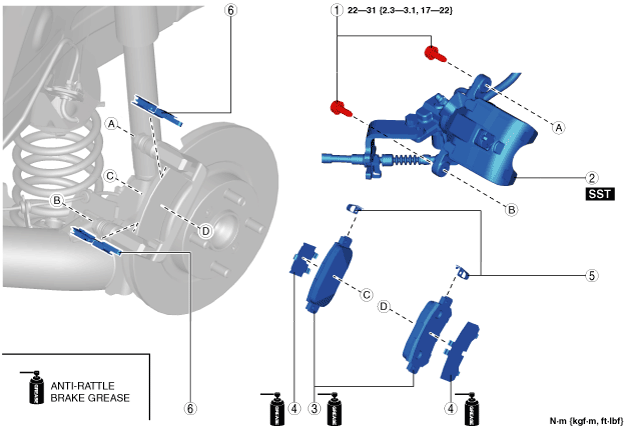

am2zzw00007344

1	โบลท์
2	คาลิปเปอร์ (ดู หมายเหตุการถอดคาลิปเปอร์) (ดู หมายเหตุการติดตั้งคาลิปเปอร์)
3	ผ้าเบรก
4	แผ่นชิม
5	สัญลักษณ์เตือนผ้าเบรกสึก
6	แผ่นนำ

หมายเหตุการถอดคาลิปเปอร์

1.  ถอดคาลิปเปอร์เบรกและใช้ลวดยึดไว้เพื่อไม่ให้กีดขวางการทำงาน

am2zzw00007345

หมายเหตุการติดตั้งคาลิปเปอร์

1.  ทำความสะอาดพื้นที่ส่วนที่สัมผัสกับลูกสูบ

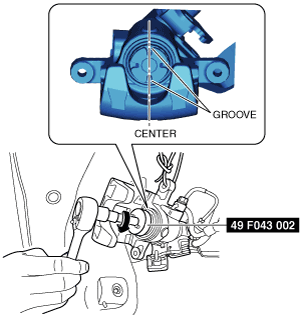

2.  หมุนลูกสูบตามเข็มนาฬิกาช้าๆ โดยใช้เครื่องมือพิเศษ (SST) และกดลูกสูบจนสุดจนกระทั่งร่องลูกสูบอยู่ในตำแหน่งที่แสดงในภาพ

am2zzw00007346

3.  ติดตั้งคาลิปเปอร์เบรก
