การถอด/ติดตั้งเบรกหลัง (จานดิสก์เบรก)

id041100800500

1.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

2.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

3.  หลังจากการติดตั้ง ให้เติมน้ำมันเบรก, ไล่อากาศ และตรวจสอบการรั่วซึมของของเหลว (ดู การไล่อากาศในน้ำมันเบรก)

4.  ให้เหยียบแป้นเบรกหลายๆ ครั้งและตรวจสอบดังนี้:

―  ส่วนที่ยื่นออกของผ้าเบรกติดตั้งเข้าไปในร่องลูกสูบอย่างแน่นหนา

―  ระยะการทำงานของคันเบรกมือ

―  อาการเบรกติด

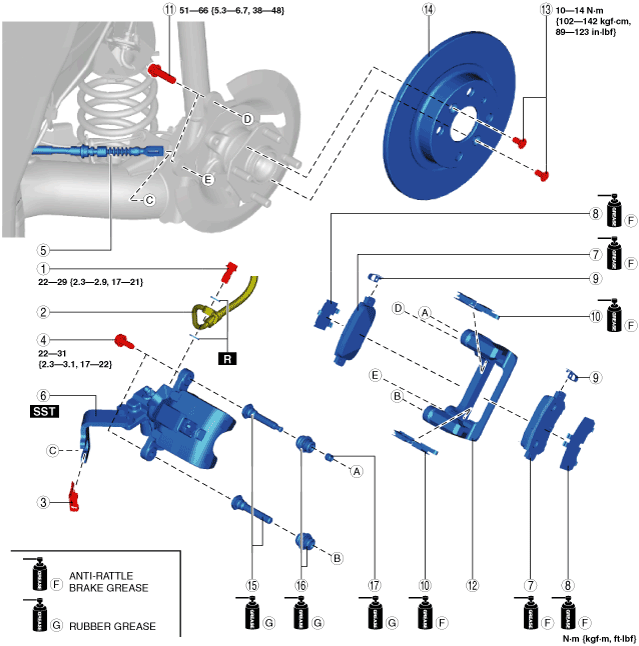

am2zzw00007350

1	โบลท์
2	ท่อเบรก
3	คลิป
4	โบลท์
5	สายเบรกมือด้านหลัง
6	คาลิปเปอร์ (ดู หมายเหตุการติดตั้งคาลิปเปอร์)
7	ผ้าเบรก
8	แผ่นชิม
9	สัญลักษณ์เตือนผ้าเบรกสึก
10	แผ่นนำ
11	โบลท์
12	ตัวช่วยยึด
13	สกรู
14	จานดิสก์เบรก
15	สลักเลื่อน
16	ยางกันฝุ่น
17	บูช

หมายเหตุการติดตั้งคาลิปเปอร์

1.  ทำความสะอาดพื้นที่ส่วนที่สัมผัสกับลูกสูบ

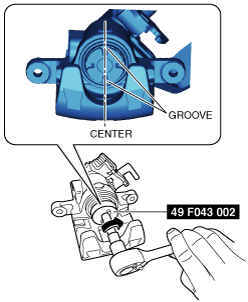

2.  หมุนลูกสูบตามเข็มนาฬิกาช้าๆ โดยใช้เครื่องมือพิเศษ (SST) และกดลูกสูบจนสุดจนกระทั่งร่องลูกสูบอยู่ในตำแหน่งที่แสดงในภาพ

am2zzw00007351

3.  ติดตั้งคาลิปเปอร์เบรก
