การเปลี่ยนผ้าเบรก (หน้า)

id041100800700

1.  ถอดคลิปออกจากโช้คอัพหน้า

am2zzw00007227

2.  ถอดท่อเบรกหน้าออกจากโช้คอัพหน้า

3.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

4.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

5.  หลังการติดตั้ง ให้เหยียบแป้นเบรกสองถึงสามครั้ง หมุนล้อด้วยมือ และตรวจสอบว่าเบรกไม่ติด

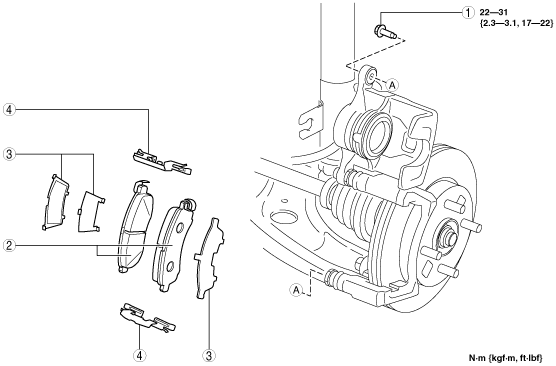

am2zzw00007353

1	โบลท์ติดตั้งคาลิปเปอร์ (ดู หมายเหตุการถอดโบลท์ติดตั้งคาลิปเปอร์) (ดู หมายเหตุการติดตั้งผ้าเบรก)
2	ผ้าเบรก (ดู หมายเหตุการถอดโบลท์ติดตั้งคาลิปเปอร์)
3	แผ่นชิม
4	แผ่นนำ

หมายเหตุการถอดโบลท์ติดตั้งคาลิปเปอร์

1.  ถอดโบลท์ติดตั้งคาลิปเปอร์ดังแสดงในภาพและยกคาลิปเปอร์ขึ้น

am2zzw00007354

หมายเหตุการติดตั้งผ้าเบรก

1.  ทำความสะอาดพื้นที่ส่วนที่สัมผัสกับลูกสูบ

2.  ใช้เครื่องมือถ่างจานดิสก์เบรกที่มีจำหน่ายทั่วไปดันลูกสูบเข้าไป

am2zzw00007355

3.  ติดตั้งผ้าเบรกเข้ากับตัวช่วยยึด

หมายเหตุการติดตั้งโบลท์ติดตั้งคาลิปเปอร์

1.  ปรับคาลิปเปอร์กลับไปยังตำแหน่งเดิมและติดตั้งโบลท์ติดตั้งคาลิปเปอร์
