การเปลี่ยนปะเก็นฝาสูบ [SKYACTIV-D 1.5]
id0110q2800700
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])
3. ถอดหัวฉีดเชื้อเพลิงออก (ดู การถอด/ติดตั้งหัวฉีดน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
4. ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าตัวที่ 2)
5. ถอดแผ่นกันโคลนหน้า (RH) ออก (ดู การถอด/ติดตั้งแผ่นกันโคลน)
6. ถอดสายพานออก (ดู การถอด/ติดตั้งสายพาน [SKYACTIV-D 1.5])
7. ถ่ายน้ำมันเครื่องออก (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])
8. ถ่ายน้ำหล่อเย็นและน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5]) (ดู การเปลี่ยนถ่ายน้ำหล่อเย็นในแผงระบายความร้อนอากาศชาร์จด้วยน้ำ [SKYACTIV-D 1.5])
9. ถอดท่อหม้อน้ำด้านบนออกจากด้านเครื่องยนต์
10. ถอดท่อร่วมไอดีออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
11. ถอดปลั๊กนิรภัย (service plug) (รุ่นที่มีระบบ i-ELOOP) (ดู ไม่พบ)
12. ถอดไดชาร์จ (ดู ไม่พบ) (ดู การถอด/ติดตั้งไดชาร์จ [รุ่นที่ไม่มีระบบ i-ELOOP (SKYACTIV-D 1.5)])
13. ถอดโครงยึดไดชาร์จ (ดู การถอดแยก/ประกอบเครื่องยนต์ [SKYACTIV-D 1.5])
14. ถอดแคตตาไลติคคอนเวอร์เตอร์ออกจากท่อไอเสียท่อนกลางและนำแคตตาไลติคคอนเวอร์เตอร์ออก (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])
15. ถอดเทอร์โบชาร์จเจอร์แบบแปรผัน (ดู การถอด/ติดตั้งเทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน [SKYACTIV-D 1.5])
16. ถอดห้องด้านล่าง (ดู การถอด/ติดตั้งห้องด้านล่าง [SKYACTIV-D 1.5])
17. ถอดปั๊มสุญญากาศ (ดู Vการถอด/ติดตั้งปั๊มสุญญากาศ [SKYACTIV-D 1.5])
18. ถอดปั๊มเชื้อเพลิงแรงดันสูง (ดู การถอด/ติดตั้งปั๊มเชื้อเพลิงแรงดันสูง [SKYACTIV-D 1.5])
19. ถอดเซ็นเซอร์ CMP (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว (CMP) [SKYACTIV-D 1.5])
20. ถอดท่อฮีตเตอร์ที่อยู่ด้านตัวถังรถออก
21. ถอดอ่างน้ำมันออก (ดู การถอด/ติดตั้งอ่างน้ำมันเครื่อง [SKYACTIV-D 1.5])
22. ถอดโซ่ไทม์มิ่งและยางดันโซ่ (ดู การถอด/ติดตั้งโซ่ราวลิ้น [SKYACTIV-D 1.5])

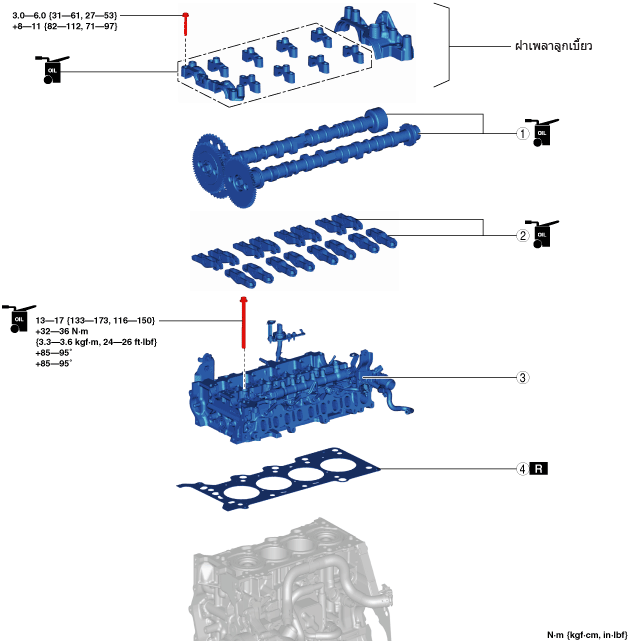

23. ถอดออกตามลำดับที่ระบุไว้ในตาราง
24. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
25. เติมน้ำมันเครื่องตามชนิดและปริมาณที่ระบุลงไป (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])
26. เติมน้ำหล่อเย็นและน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5]) (ดู การเปลี่ยนถ่ายน้ำหล่อเย็นในแผงระบายความร้อนอากาศชาร์จด้วยน้ำ [SKYACTIV-D 1.5])
27. สตาร์ทเครื่อง แล้วตรวจสอบและปรับสิ่งต่อไปนี้:
am2zzw00010136
|
|
1
|
เพลาลูกเบี้ยว
|
|
2
|
กระเดื่องวาล์ว
|
|
3
|
ฝาสูบ
(ดู หมายเหตุการถอดฝาสูบ)
|
|
4
|
ปะเก็นฝาสูบ
|
หมายเหตุการถอดฝาสูบ
1. คลายโบลท์ติดตั้งฝาเพลาลูกเบี้ยวออกสองสามรอบตามลำดับดังรูป แล้วถอดฝาเพลาลูกเบี้ยวออก
adejjw00012803
|
2. ถอดเพลาลูกเบี้ยว
หมายเหตุการถอดกระเดื่องวาล์ว
1. จัดเก็บกระเดื่องวาล์วตามลำดับการถอดเพื่อให้สามารถประกอบกลับคืนตำแหน่งเดิมได้
หมายเหตุการถอดฝาสูบ
1. ติดตั้งอ่างน้ำมันไว้ชั่วคราวเพื่อรองรับเครื่องยนต์จากใต้ท้องรถ
2. รองรับเครื่องยนต์ (อ่างน้ำมัน) โดยใช้เครื่องยกเครื่องยนต์หรือแม่แรงที่มีขายทั่วไป
am2zzw00010137
|
3. ถอด เครื่องมือพิเศษ (SST) (49 L017 5A0) ที่ใช้แขวนเครื่องยนต์และวางไว้ด้านข้าง

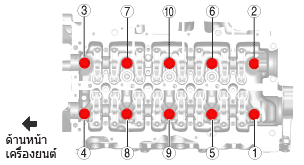

4. คลายโบลท์ติดตั้งฝาฝาสูบออกสองหรือสามรอบตามลำดับดังรูป แล้วถอดโบลท์ออก
am2zzw00010138
|
5. ถอดฝาสูบ
หมายเหตุการติดตั้งฝาสูบ
am3zzw00002453
|
1. เมื่อใช้โบลท์ยึดฝาสูบอันเก่า ให้ทาน้ำมันเครื่องที่ชิ้นส่วนต่อไปนี้:

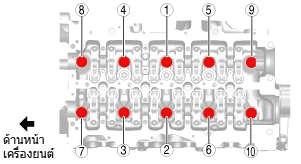

2. ขันโบลท์ยึดฝาสูบตามลำดับ 4 ขั้นตอนดังนี้
am2zzw00010139
|
3. ติดตั้ง เครื่องมือพิเศษ (SST) ที่วางไว้ด้านข้างและยึดเครื่องยนต์เข้าที่
4. ถอดเครื่องยนต์เครื่องยนต์หรือแม่แรง
5. ถอดอ่างน้ำมันที่ประกอบไว้ชั่วคราว
หมายเหตุการติดตั้งกระเดื่องวาล์ว

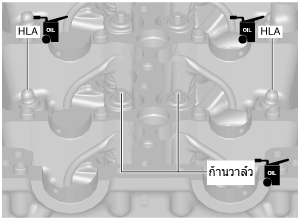

1. ทาน้ำมันเครื่องที่ HLA และที่ปลายก้านวาล์ว
am2zzw00010140
|
2. ติดตั้งกระเดื่องวาล์วลงในตำแหน่งเดิมก่อนที่จะถอด
หมายเหตุการติดตั้งเพลาลูกเบี้ยว

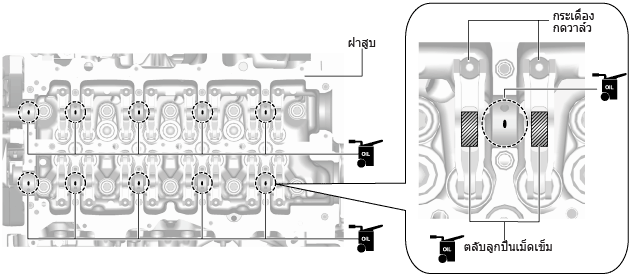

1. ทาน้ำมันเกียร์ SAE 90 หรือที่มีคุณสมบัติเทียบเท่า หรือน้ำมันเครื่องที่ตำแหน่งที่แสดงในภาพ
am2zzw00010141
|
2. ทาน้ำมันเกียร์ SAE 90 หรือที่มีคุณสมบัติเทียบเท่า หรือน้ำมันเครื่องที่ตำแหน่งต่อไปนี้ของเพลาลูกเบี้ยว

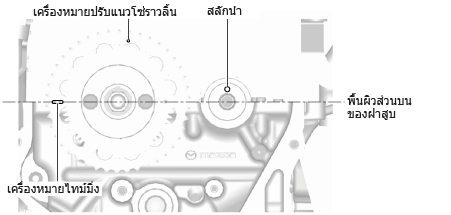

3. วางเพลาลูกเบี้ยวลงบนฝาสูบและจัดตำแหน่งให้ตรงกับที่แสดงดังรูป
am2zzw00010142
|

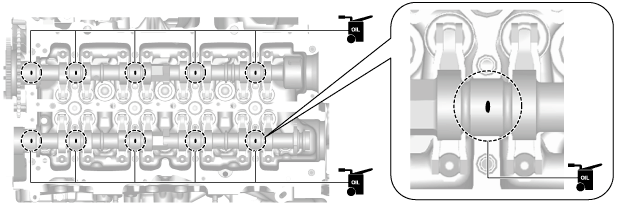

4. ทาน้ำมันเกียร์ SAE 90 หรือที่มีคุณสมบัติเทียบเท่า หรือน้ำมันเครื่องที่บริเวณพื้นที่ตรงกลางของข้อต่อแต่ละอันบนเพลาลูกเบี้ยว
am2zzw00010143
|

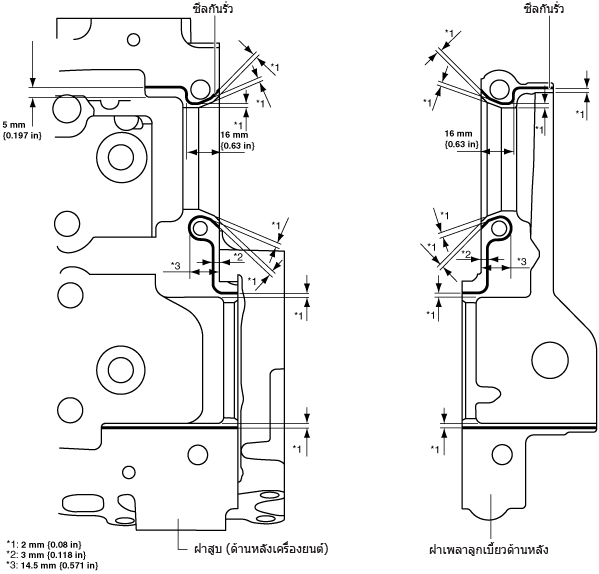

5. ทาสารกันรั่ว (Loctite#962T หรือที่มีคุณสมบัติเทียบเท่า) ที่ด้านหลังของฝาสูบหรือฝาเพลาลูกเบี้ยวด้านหลัง
am2zzw00012300
|
6. ทาน้ำมันเกียร์ SAE 90 หรือที่มีคุณสมบัติเทียบเท่า หรือน้ำมันเครื่องที่พื้นผิวกันรุนของฝาเพลาลูกเบี้ยวด้านหน้า
7. ติดตั้งฝาเพลาลูกเบี้ยวตามลำดับที่ทำเครื่องหมาย แล้วขันโบลท์ติดตั้งฝาเพลาลูกเบี้ยวไว้ชั่วคราวสองหรือสามรอบโดยใช้แรงที่เท่าๆ กัน
8. ขันโบลท์ติดตั้งฝาเพลาลูกเบี้ยวให้แน่นในสองขั้นตอนตามลำดับที่แสดงอยู่ในรูป
adejjw00012811
|
