การถอด/ติดตั้งอ่างน้ำมันเครื่อง [SKYACTIV-D 1.5]

id0111q2800200

คำเตือน

•  เครื่องยนต์และน้ำมันเครื่องที่ร้อนจัดอาจเป็นสาเหตุทำให้เกิดแผลไหม้พุพองรุนแรงได้ ดับเครื่องยนต์และควรรอให้เครื่องยนต์และน้ำมันเครื่องเย็นลงก่อน

•  รถยนต์ที่ถูกยกขึ้นแต่ไม่ได้รองรับไว้ด้วยฐานหรือขาตั้งที่มั่นคงนั้นก่อให้เกิดอันตราย เนื่องจากรถอาจลื่นหรือตกลงมาเป็นเหตุให้บุคคลเสียชีวิตหรือบาดเจ็บสาหัสได้ ไม่ควรปฏิบัติงานรอบๆ หรือใต้รถยนต์ที่ถูกยกขึ้น โดยไม่มีฐานรองรับที่มั่นคงปลอดภัย

•  การสัมผัสถูกน้ำมันเครื่องที่ใช้แล้วเป็นเวลานานติดต่อกันเป็นสาเหตุทำให้เกิดมะเร็งผิวหนังในหนูทดลอง ป้องกันผิวของคุณ ด้วยการล้างมือด้วยสบู่และน้ำทันทีหลังจากทำงานที่เกี่ยวข้องกับน้ำมันเครื่องเสร็จ

ข้อควรระวัง

•  เมื่อติดตั้งอ่างน้ำมัน ดูหมายเหตุการติดตั้งอ่างน้ำมันเครื่องและทากาวซิลิโคนอย่างถูกต้อง หากตำแหน่งที่ทากาวซิลิโคนไม่ถูกต้องหรือมีรอยแตกในร่องที่ทา น้ำมันเครื่องจะรั่วออกมาเนื่องจากการทากาวที่ไม่ได้ประสิทธิภาพ

•  ห้ามถอดเซ็นเซอร์วัดระดับน้ำมันเครื่อง เว้นแต่ว่าเมื่อจำเป็นต้องเปลี่ยนเท่านั้น (รุ่นที่มีเซ็นเซอร์วัดระดับน้ำมันเครื่อง)

1.  ถอดสายขั้วลบแบตเตอรี่ออก (รุ่นที่มีเซ็นเซอร์วัดระดับน้ำมันเครื่อง) (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

3.  ถ่ายน้ำมันเครื่องออก (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])

4.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

6.  เติมน้ำมันเครื่องตามชนิดและปริมาณที่ระบุลงไป (ดู การเปลี่ยนถ่ายน้ำมันเครื่อง [SKYACTIV-D 1.5])

7.  สตาร์ทเครื่องยนต์และตรวจดูให้แน่ใจว่าไม่มีน้ำมันรั่วไหลออกมา

•  หากมีน้ำมันรั่วไหล ให้ซ่อมหรือเปลี่ยนอะไหล่ตามความเหมาะสม

8.  ตรวจวัดระดับน้ำมันเครื่อง (ดู การตรวจสอบระดับน้ำมันเครื่อง [SKYACTIV-D 1.5])

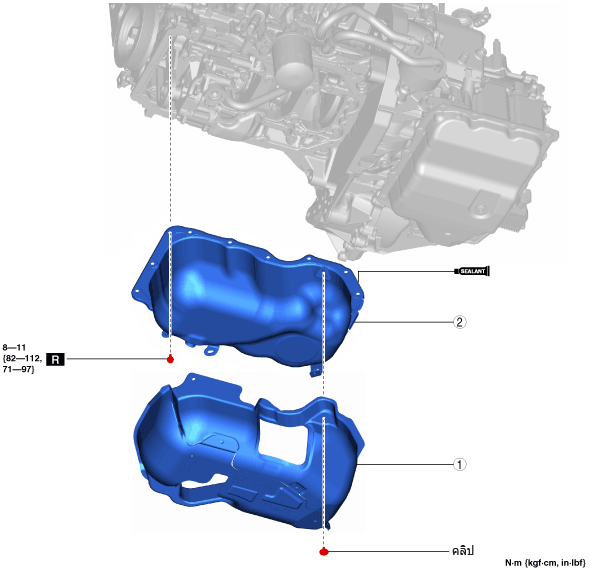

รุ่นที่ไม่มีเซ็นเซอร์วัดระดับน้ำมันเครื่อง

am2zzw00011157

1	แผ่นซีล (ดู หมายเหตุการติดตั้งแผ่นซีล)
2	อ่างน้ำมัน (ดู หมายเหตุการถอดอ่างน้ำมันเครื่อง) (ดู หมายเหตุการติดตั้งอ่างน้ำมันเครื่อง)

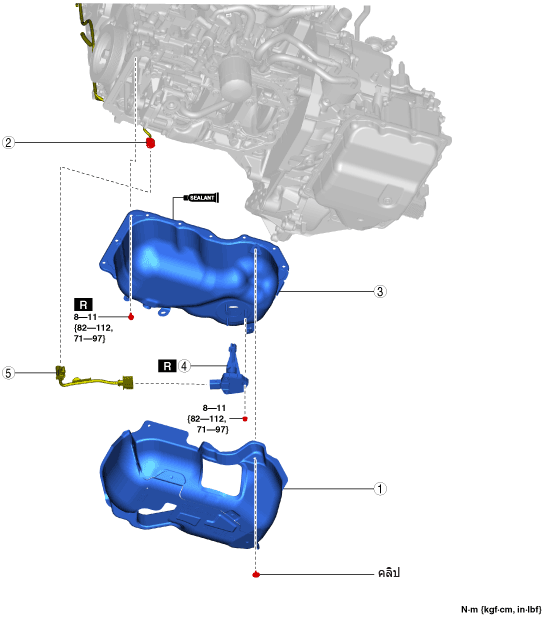

รุ่นที่มีเซ็นเซอร์วัดระดับน้ำมันเครื่อง

am2zzw00011158

1	แผ่นซีล (ดู หมายเหตุการติดตั้งแผ่นซีล)
2	ชุดขั้วต่อสายไฟระบบควบคุมมลภาวะ (ดู หมายเหตุการถอดชุดขั้วต่อสายไฟระบบควบคุมมลภาวะ)
3	อ่างน้ำมัน (ดู หมายเหตุการถอดอ่างน้ำมันเครื่อง) (ดู หมายเหตุการติดตั้งอ่างน้ำมันเครื่อง)
4	เซ็นเซอร์วัดระดับน้ำมันเครื่อง
5	ชุดสายต่อ (ดู หมายเหตุการถอดขั้วต่อของชุดสายต่อชุดสายไฟ)

หมายเหตุการถอดชุดขั้วต่อสายไฟระบบควบคุมมลภาวะ

ข้อควรระวัง

•  คลุมขั้วต่อโดยใช้เทปเพื่อป้องกันไม่ให้น้ำมันเครื่องติดกับขั้วของขั้วต่อ

หมายเหตุการถอดอ่างน้ำมันเครื่อง

1.  ถอดอ่างน้ำมันเครื่องออกโดยใช้เครื่องมือแยก

am3zzw00015670

หมายเหตุการถอดขั้วต่อของชุดสายต่อชุดสายไฟ

ข้อควรระวัง

•  ระวังอย่าให้น้ำมันเครื่องติดกับขั้วของขั้วต่อ

หมายเหตุการติดตั้งอ่างน้ำมันเครื่อง

1.  ทำความสะอาดและกำจัดคราบน้ำมัน สิ่งสกปรก กาว หรือวัสดุแปลกปลอมอื่นๆที่อาจติดอยู่กับเสื้อสูบ และตัวอ่างน้ำมันเครื่องออกให้หมด

ข้อควรระวัง

•  ทากาวซิลิโคนเป็นเส้นเดียวและต่อเนื่องโดยรอบขอบอ่างน้ำมันเครื่อง

•  เพื่อป้องกันไม่ให้กาวซิลิโคนแข็งตัว ให้ประกบอ่างน้ำมันเครื่องเข้ากับเสื้อสูบภายใน 10 นาทีหลังจากที่ทากาว ขันโบลท์ติดตั้งให้แน่นทันทีหลังจากประกบเข้าแล้ว

•   การใช้โบลท์ที่มีคราบกาวซิลิโคนเดิมติดอยู่อาจเป็นสาเหตุให้เกิดรอยแตกในเสื้อสูบ

ac5wzw00007109

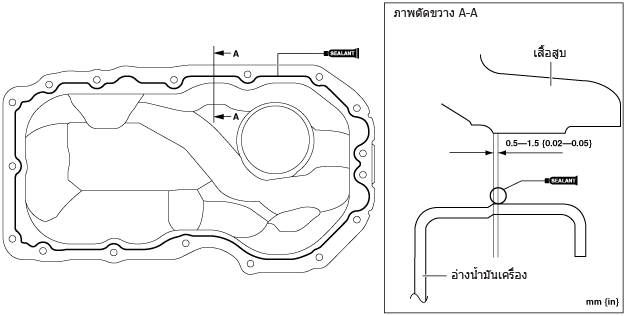

2.  ทากาวซิลิโคน (TB1217D หรือเทียบเท่า) เข้ากับอ่างน้ำมันเครื่องและเสื้อสูบ

am2zzw00012282

3.  ติดตั้งอ่างน้ำมันเครื่องเข้ากับเสื้อสูบ

ข้อควรระวัง

•  ให้ใช้โบลท์ใหม่เนื่องจากโบลท์ติดตั้งอ่างน้ำมันเครื่องไม่สามารถใช้ซ้ำได้

4.  ติดตั้งอ่างน้ำมันเครื่องตามขั้นตอนต่อไปนี้

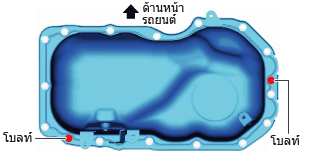

(1)  ขันแน่นโบลท์สองตัวไว้ชั่วคราวดังรูป

am2zzw00011160

(2)  ขันแน่นโบลท์ตามลำดับดังรูป

adejjw00013772

ค่าแรงขัน

8—11 N·m {82—112 kgf·cm, 71—97 in·lbf}

หมายเหตุการติดตั้งแผ่นซีล

1.  ถอดแผ่นซีลและคลิปออก โดยทำตามขั้นตอนต่อไปนี้:

(1)  ติดตั้งคลิปติดตั้งแผ่นซีลตามลำดับดังรูป

am2zzw00011161

(2)  ติดตั้งคลิปติดตั้งแผ่นซีลดังรูป

am2zzw00011162
