ภาพตำแหน่งระบบเชื้อเพลิง [SKYACTIV-D 1.5]

id0114q2800100

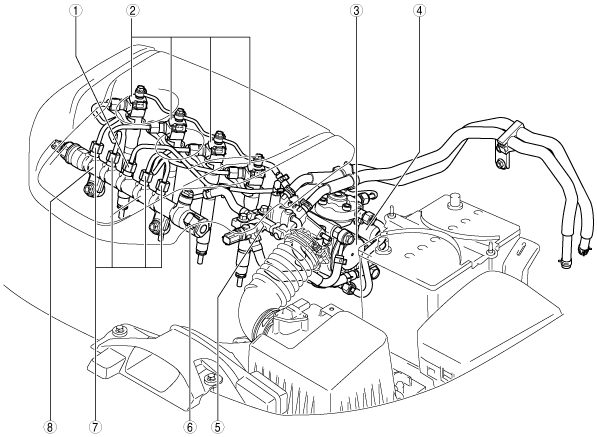

ด้านห้องเครื่องยนต์

am2zzw00012099

1	ท่อฉีดน้ำมันเชื้อเพลิง (ด้านปั๊มเชื้อเพลิงแรงดันสูง) (ดู การถอด/ติดตั้งท่อฉีดน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
2	หัวฉีดน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งหัวฉีดน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบหัวฉีดน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
3	ปั๊มเชื้อเพลิงแรงดันสูง (ดู การถอด/ติดตั้งปั๊มเชื้อเพลิงแรงดันสูง [SKYACTIV-D 1.5]) (ดู การตรวจสอบปั๊มเชื้อเพลิงแรงดันสูง [SKYACTIV-D 1.5])
4	วาล์วควบคุมการดูดน้ำมัน (ดู การถอด/ติดตั้งวาล์วควบคุมการดูดน้ำมัน [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วควบคุมการดูดน้ำมัน [SKYACTIV-D 1.5])
5	ห้องด้านล่าง (ดู การถอด/ติดตั้งห้องด้านล่าง [SKYACTIV-D 1.5])
6	วาล์วระบายแรงดันน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งวาล์วระบายแรงดันน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วระบายแรงดันน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
7	ท่อฉีดน้ำมันเชื้อเพลิง (ด้านหัวฉีดน้ำมันเชื้อเพลิง) (ดู การถอด/ติดตั้งท่อฉีดน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
8	คอมมอนเรล (ดู การถอด/ติดตั้งระบบฉีดน้ำมันเชื้อเพลิงแบบคอมมอนเรล [SKYACTIV-D 1.5]) (ดู การตรวจสอบระบบฉีดน้ำมันเชื้อเพลิงแบบคอมมอนเรล [SKYACTIV-D 1.5])

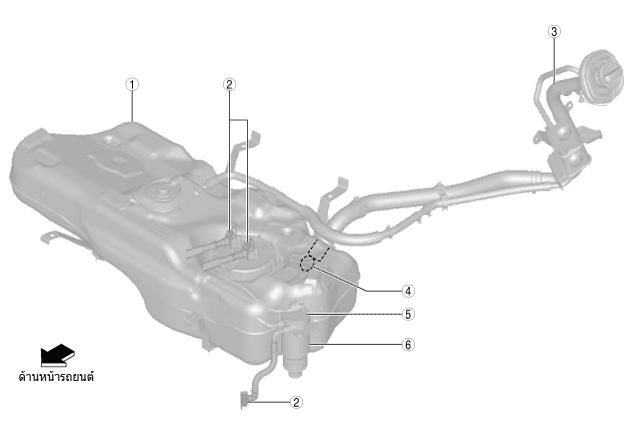

ด้านถังน้ำมันเชื้อเพลิง

am2zzw00012100

1	ถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งถังน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบถังน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
2	ขั้วต่อสวมเร็ว (ดู การถอด/ติดตั้งขั้วต่อสวมเร็ว [SKYACTIV-D 1.5])
3	ท่อเติมน้ำมัน (ดู การถอด/ติดตั้งท่อเติมน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
4	วาล์วกันกลับ (ดู การตรวจสอบวาล์วกันกลับ [SKYACTIV-D 1.5])
5	ระบบอุ่นเชื้อเพลิง (ดู การถอดแยก/ประกอบกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบระบบอุ่นเชื้อเพลิง [SKYACTIV-D 1.5])
6	กรองน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การถอดแยก/ประกอบกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
