การถอด/ติดตั้งวาล์วควบคุมการดูดน้ำมัน [SKYACTIV-D 1.5]

id0114q2087900

คำเตือน

•  น้ำมันเชื้อเพลิงเป็นของเหลวที่ไวไฟมาก หากน้ำมันเชื้อเพลิงหกหรือรั่วจากระบบแรงดันน้ำมันเชื้อเพลิงอาจทำให้เกิดการบาดเจ็บสาหัส หรือเสียชีวิตและความเสียหายต่อตัวอาคารได้ เชื้อเพลิงยังสามารถทำให้เกิดอาการระคายเคืองต่อผิวหนังและดวงตา เพื่อเป็นการป้องกันเหตุเหล่านี้ ควรปฏิบัติตาม “ขั้นตอนความปลอดภัยเกี่ยวกับท่อทางเดินเชื้อเพลิง” โดยอ้างอิงถึง "ข้อควรระวังก่อนทำการซ่อมบำรุง"

• บุคคลที่มีไฟฟ้าสถิตสามารถทำให้เกิดไฟไหม้หรือการระเบิดได้ซึ่งเป็นผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัส ให้ปล่อยกระแสไฟฟ้าสถิตออกด้วยการสัมผัสตัวถังรถก่อนที่จะทำการระบายเชื้อเพลิงออก

ข้อควรระวัง

•  หากชิ้นส่วนสัมผัสกับน้ำมันเชื้อเพลิง ฟังก์ชั่นอาจลดประสิทธิภาพลงหรือเกิดไฟไหม้ได้ แผ่เศษผ้าเพื่อซับน้ำมันเชื้อเพลิงที่รั่วออกมา

•  อย่าให้มีวัตถุแปลกปลอมเข้าไปในท่อฉีดน้ำมันเชื้อเพลิงเพื่อป้องกันการอุดตัน นอกจากนี้ ให้ขันแน่นท่อฉีดน้ำมันเชื้อเพลิงตามค่าแรงขันที่กำหนด

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ปฏิบัติ “ข้อควรระวังก่อนทำการซ่อมบำรุง” (ดู ข้อควรระวังก่อนทำการซ่อมบำรุง [SKYACTIV-D 1.5])

3.  ถอดแบตเตอรี่ (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])

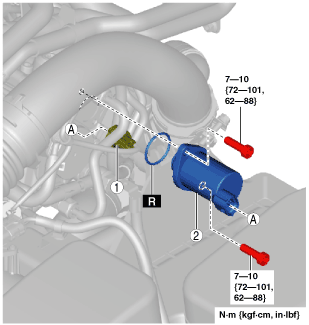

4.  ถอดออกตามลำดับดังรูป

am2zzw00012075

1.	ขั้วต่อวาล์วควบคุมการดูดน้ำมัน
2.	วาล์วควบคุมการดูดน้ำมัน

5.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

6.  ปฏิบัติ “ข้อควรระวังหลังทำการซ่อมบำรุง” (ดู ข้อควรระวังหลังทำการซ่อมบำรุง [SKYACTIV-D 1.5])
