การถอด/ติดตั้งถังน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]

id0114q2801600

คำเตือน

•  น้ำมันเชื้อเพลิงเป็นวัตถุไวไฟและอันตราย การหกและรั่วซึมของท่อน้ำมันเชื้อเพลิงอาจเป็นสาเหตุให้เกิดการบาดเจ็บอย่างรุนแรงหรือเสียชีวิต และทำให้อุปกรณ์เสียหาย หากน้ำมันเชื้อเพลิงสัมผัสกับผิวหนังและดวงตา อาจก่อให้เกิดการระคายเคืองได้ เพื่อเป็นการป้องกันเหตุเหล่านี้ ให้ดำเนินการตาม “ขั้นตอนความปลอดภัยเกี่ยวกับท่อน้ำมันเชื้อเพลิง” โดยอ้างอิงถึง "กระบวนการก่อนการซ่อมบำรุง" เสมอ

•  บุคคลที่มีไฟฟ้าสถิตสามารถทำให้เกิดไฟไหม้หรือการระเบิดได้ซึ่งเป็นผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัส ให้ปล่อยกระแสไฟฟ้าสถิตออกด้วยการสัมผัสตัวถังของยานพาหนะก่อนที่จะทำการระบายเชื้อเพลิงออก

1.  ยกรถยนต์ขึ้น

2.  ปฏิบัติ “ข้อควรระวังก่อนทำการซ่อมบำรุง” (ดู ข้อควรระวังก่อนทำการซ่อมบำรุง [SKYACTIV-D 1.5])

3.  ถ่ายน้ำมันเชื้อเพลิงออก (ดู ขั้นตอนการถ่ายน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])

4.  ถอดเบาะรองนั่งด้านหลัง (ดู การถอด/การติดตั้งเบาะรองนั่งด้านหลัง)

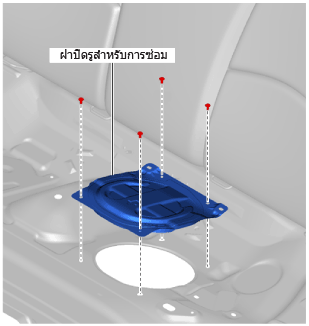

5.  ถอดฝาปิดรูซ่อมบำรุง

am2zzw00012108

6.  ถอดชิ้นส่วนต่อไปนี้ออก:

•  ขั้วต่อชุดส่งสัญญาณเกจวัดน้ำมันเชื้อเพลิง

•  ท่อน้ำมันเชื้อเพลิง (ด้านท่อหลัก) (ดู การถอด/ติดตั้งขั้วต่อสวมเร็ว [SKYACTIV-D 1.5])

•  ท่อน้ำมันเชื้อเพลิง (ด้านท่อไหลกลับ) (ดู การถอด/ติดตั้งขั้วต่อสวมเร็ว [SKYACTIV-D 1.5])

7.  ถอดฝาปิดด้านข้างถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งฝาปิดด้านข้างถังน้ำมันเชื้อเพลิง)

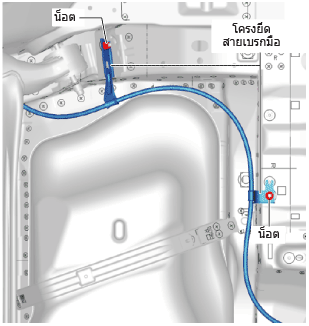

8.  ถอดน็อตของโครงยึดสายเบรกมือ (ด้านขวา) ดังรูปและวางโครงยึดสายเบรกมือไว้ที่ด้านข้างเพื่อไม่ให้รบกวนการซ่อมบำรุง

am2zzw00012109

9.  ถอดท่อไอเสียท่อนกลางออก (ดู การถอด/ติดตั้งระบบไอเสีย [SKYACTIV-D 1.5])

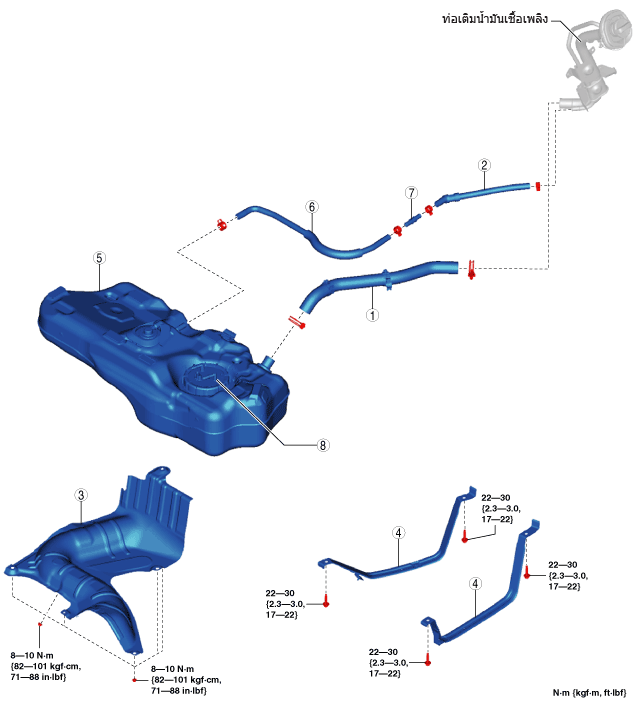

10.  ถอดออกตามลำดับดังรูป

11.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

12.  ปฏิบัติ “ข้อควรระวังหลังทำการซ่อมบำรุง” (ดู ข้อควรระวังหลังทำการซ่อมบำรุง [SKYACTIV-D 1.5])

am2zzw00012110

1	สายข้อต่อ (ดู หมายเหตุการติดตั้งสายข้อต่อ)
2	ท่อระบายอากาศตัวที่ 1 (ดู หมายเหตุการติดตั้งท่อระบายอากาศตัวที่ 1)
3	ฉนวนหุ้มถังน้ำมันเชื้อเพลิง
4	สายรัดถังน้ำมันเชื้อเพลิง
5	ถังน้ำมันเชื้อเพลิง (ดู หมายเหตุการถอดถังน้ำมันเชื้อเพลิง)
6	ท่อระบายอากาศตัวที่ 2 (ดู หมายเหตุการติดตั้งท่อระบายอากาศตัวที่ 2)
7	ข้อต่อท่อ
8	ชุดส่งสัญญาณเกจวัดน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งชุดส่งสัญญาณเกจวัดน้ำมันเชื้อเพลิง)

หมายเหตุการถอดถังน้ำมันเชื้อเพลิง

1.  ถอดชิ้นส่วนต่อไปนี้พร้อมกันทั้งชุด:

•  ท่อระบายอากาศตัวที่ 2

•  ข้อต่อท่อ

•  ชุดส่งสัญญาณเกจวัดน้ำมันเชื้อเพลิง

•  ถังน้ำมันเชื้อเพลิง

2.  ถอดถังน้ำมันเชื้อเพลิงออก

หมายเหตุการติดตั้งท่อระบายอากาศตัวที่ 2

1.  ติดตั้งท่อระบายอากาศตัวที่ 2 ดังรูป

ด้านถังน้ำมันเชื้อเพลิง

am2zzw00012111

ด้านข้อต่อท่อ

am2zzw00012112

หมายเหตุการติดตั้งท่อระบายอากาศตัวที่ 1

1.  ติดตั้งท่อระบายอากาศตัวที่ 1 ดังรูป

ด้านข้อต่อท่อ

am2zzw00012113

ด้านท่อเติมน้ำมันเชื้อเพลิง

am2zzw00012114

หมายเหตุการติดตั้งสายข้อต่อ

1.  ติดตั้งสายข้อต่อ ดังรูป

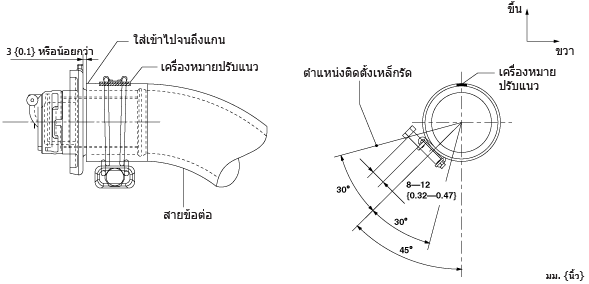

ด้านถังน้ำมันเชื้อเพลิง

am2zzw00012115

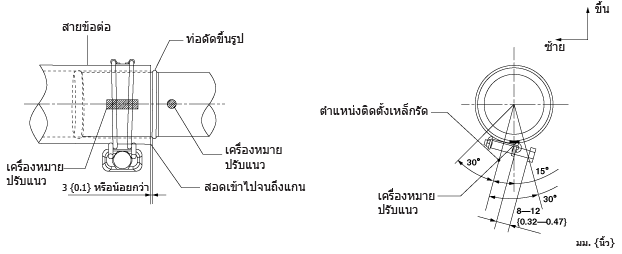

ด้านท่อเติมน้ำมันเชื้อเพลิง

am2zzw00012116
