การถอดแยก/ประกอบกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]

id0114q2485100

คำเตือน

•  น้ำมันเชื้อเพลิงเป็นวัตถุไวไฟและอันตราย การหกและรั่วซึมของท่อน้ำมันเชื้อเพลิงอาจเป็นสาเหตุให้เกิดการบาดเจ็บอย่างรุนแรงหรือเสียชีวิต และทำให้อุปกรณ์เสียหาย หากน้ำมันเชื้อเพลิงสัมผัสกับผิวหนังและดวงตา อาจก่อให้เกิดการระคายเคืองได้ เพื่อเป็นการป้องกันเหตุเหล่านี้ ให้ดำเนินการตาม “ขั้นตอนความปลอดภัยเกี่ยวกับท่อน้ำมันเชื้อเพลิง” โดยอ้างอิงถึง "กระบวนการก่อนการซ่อมบำรุง" เสมอ

•  บุคคลที่มีไฟฟ้าสถิตสามารถทำให้เกิดไฟไหม้หรือการระเบิดได้ซึ่งเป็นผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัส ก่อนทำการซ่อมบำรุงระบบน้ำมันเชื้อเพลิง ตรวจสอบให้แน่ใจว่าได้ปล่อยกระแสไฟฟ้าสถิตออกด้วยการสัมผัสตัวถังของรถยนต์

ข้อควรระวัง

•  หากชิ้นส่วนสัมผัสกับน้ำมันเชื้อเพลิง ฟังก์ชั่นอาจลดประสิทธิภาพลงหรือเกิดไฟไหม้ได้ แผ่เศษผ้าเพื่อซับน้ำมันเชื้อเพลิงที่รั่วออกมา

1.  ถอดกรองน้ำมันเชื้อเพลิงออก (ดู การถอด/ติดตั้งกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])

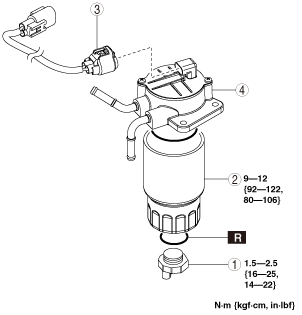

2.  ถอดแยกตามลำดับที่แสดงในรูป

am2zzw00012090

1	ปลั๊กถ่าย
2	กรองน้ำมันเชื้อเพลิง
3	ชุดสายไฟ
4	เรือนกรองน้ำมันเชื้อเพลิง (พร้อมระบบอุ่นเชื้อเพลิง)

3.  ประกอบกลับโดยย้อนขั้นตอนการถอด
