การถอด/ติดตั้งกรองน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]

id0114q2800000

คำเตือน

•  น้ำมันเชื้อเพลิงเป็นวัตถุไวไฟและอันตราย การหกและรั่วซึมของท่อน้ำมันเชื้อเพลิงอาจเป็นสาเหตุให้เกิดการบาดเจ็บอย่างรุนแรงหรือเสียชีวิต และทำให้อุปกรณ์เสียหาย หากน้ำมันเชื้อเพลิงสัมผัสกับผิวหนังและดวงตา อาจก่อให้เกิดการระคายเคืองได้ เพื่อเป็นการป้องกันเหตุเหล่านี้ ให้ดำเนินการตาม “ขั้นตอนความปลอดภัยเกี่ยวกับท่อน้ำมันเชื้อเพลิง” โดยอ้างอิงถึง "กระบวนการก่อนการซ่อมบำรุง" เสมอ

•  บุคคลที่มีไฟฟ้าสถิตสามารถทำให้เกิดไฟไหม้หรือการระเบิดได้ซึ่งเป็นผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัส ก่อนทำการซ่อมบำรุงระบบน้ำมันเชื้อเพลิง ตรวจสอบให้แน่ใจว่าได้ปล่อยกระแสไฟฟ้าสถิตออกด้วยการสัมผัสตัวถังของรถยนต์

ข้อควรระวัง

•  หากชิ้นส่วนสัมผัสกับน้ำมันเชื้อเพลิง ฟังก์ชั่นอาจลดประสิทธิภาพลงหรือเกิดไฟไหม้ได้ แผ่เศษผ้าเพื่อซับน้ำมันเชื้อเพลิงที่รั่วออกมา

•  หากน้ำมันเชื้อเพลิงไม่ไหลผ่านกรองน้ำมันเชื้อเพลิง อาจทำให้ระบบน้ำมันเชื้อเพลิงบกพร่องได้ ดังนั้นจึงห้ามติดตั้งท่อน้ำมันเชื้อเพลิง (ด้านท่อหลักและท่อไหลกลับ) สลับกัน โปรดดู “ข้อควรระวังหลังทำการซ่อมบำรุง” เสมอ ก่อนติดตั้งท่อน้ำมันเชื้อเพลิงและดำเนินการตาม “ขั้นตอนการติดตั้งท่อน้ำมันเชื้อเพลิง”

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ปฏิบัติ “ข้อควรระวังก่อนทำการซ่อมบำรุง” (ดู ข้อควรระวังก่อนทำการซ่อมบำรุง [SKYACTIV-D 1.5])

3.  ฝาปิดด้านข้างถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งฝาปิดด้านข้างถังน้ำมันเชื้อเพลิง)

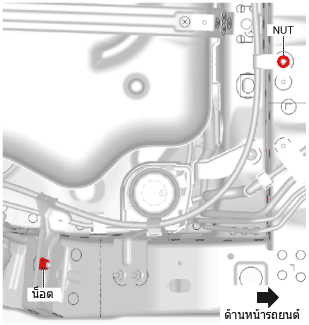

4.  ถอดน็อตของโครงยึดสายเบรกมือดังรูป

am2zzw00012094

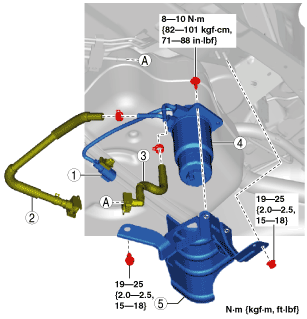

5.  ถอดออกตามลำดับดังรูป

am2zzw00012095

1	ขั้วต่อระบบอุ่นเชื้อเพลิง (ดู หมายเหตุการถอดขั้วต่อระบบอุ่นเชื้อเพลิง)
2	ท่อน้ำมันเชื้อเพลิงหลักตัวที่ 1 (ดู หมายเหตุการติดตั้งท่อน้ำมันเชื้อเพลิงหลักตัวที่ 1)
3	ท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2 (ดู หมายเหตุการถอดท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2) (ดู หมายเหตุการติดตั้งท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2)
4	กรองน้ำมันเชื้อเพลิง
5	โครงยึดกรองน้ำมันเชื้อเพลิง

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

7.  ปฏิบัติ “ข้อควรระวังหลังทำการซ่อมบำรุง” (ดู ข้อควรระวังหลังทำการซ่อมบำรุง [SKYACTIV-D 1.5])

หมายเหตุการถอดขั้วต่อระบบอุ่นเชื้อเพลิง

1.  ถอดโบลท์และน็อตของโครงยึดกรองน้ำมันเชื้อเพลิงและเลื่อนขั้วต่อระบบอุ่นเชื้อเพลิงไปยังตำแหน่งถอด

2.  ถอดขั้วต่อระบบอุ่นเชื้อเพลิง

หมายเหตุการถอดท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2

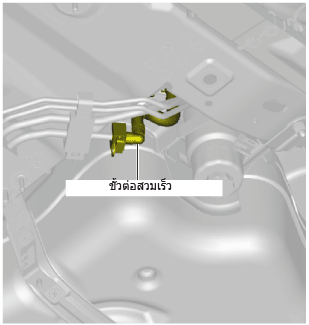

1.  ถอดขั้วต่อสวมเร็วดังรูป

am2zzw00012096

2.  ถอดชิ้นส่วนต่อไปนี้พร้อมกันทั้งชุด

•  ท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2

•  กรองน้ำมันเชื้อเพลิง

•  โครงยึดกรองน้ำมันเชื้อเพลิง

3.  ถอดท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2

หมายเหตุการติดตั้งท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2

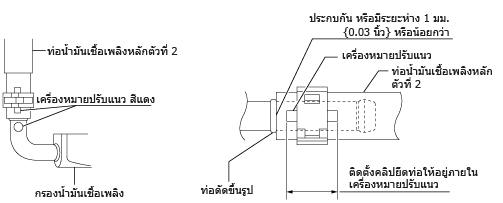

1.  ติดตั้งท่อน้ำมันเชื้อเพลิงหลักตัวที่ 2 ดังรูป

am2zzw00012097

หมายเหตุการติดตั้งท่อน้ำมันเชื้อเพลิงหลักตัวที่ 1

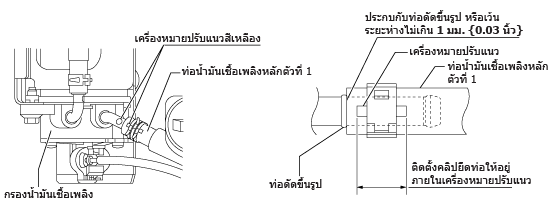

1.  ติดตั้งท่อน้ำมันเชื้อเพลิงหลักตัวที่ 1 ดังรูป

am2zzw00012098
