การถอด/ติดตั้งท่อเติมน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]

id0114q2806900

คำเตือน

•  น้ำมันเชื้อเพลิงเป็นวัตถุไวไฟและอันตราย การหกและรั่วซึมของท่อน้ำมันเชื้อเพลิงอาจเป็นสาเหตุให้เกิดการบาดเจ็บอย่างรุนแรงหรือเสียชีวิต และทำให้อุปกรณ์เสียหาย หากน้ำมันเชื้อเพลิงสัมผัสกับผิวหนังและดวงตา อาจก่อให้เกิดการระคายเคืองได้ เพื่อเป็นการป้องกันเหตุเหล่านี้ ให้ดำเนินการตาม “ขั้นตอนความปลอดภัยเกี่ยวกับท่อน้ำมันเชื้อเพลิง” โดยอ้างอิงถึง "กระบวนการก่อนการซ่อมบำรุง" เสมอ

•  บุคคลที่มีไฟฟ้าสถิตสามารถทำให้เกิดไฟไหม้หรือการระเบิดได้ซึ่งเป็นผลให้เกิดการเสียชีวิตหรือบาดเจ็บสาหัส ให้ปล่อยกระแสไฟฟ้าสถิตออกด้วยการสัมผัสตัวถังของยานพาหนะก่อนที่จะทำการระบายเชื้อเพลิงออก

1.  ยกรถยนต์ขึ้น

2.  ปฏิบัติ “ข้อควรระวังก่อนทำการซ่อมบำรุง” (ดู ข้อควรระวังก่อนทำการซ่อมบำรุง [SKYACTIV-D 1.5])

3.  ถ่ายน้ำมันเชื้อเพลิงออก (ดู ขั้นตอนการถ่ายน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])

4.  เปิดฝาปิดถังน้ำมันเชื้อเพลิง

5.  ถอดออกตามลำดับดังรูป

6.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

7.  ปฏิบัติ “ข้อควรระวังหลังทำการซ่อมบำรุง” (ดู ข้อควรระวังหลังทำการซ่อมบำรุง [SKYACTIV-D 1.5])

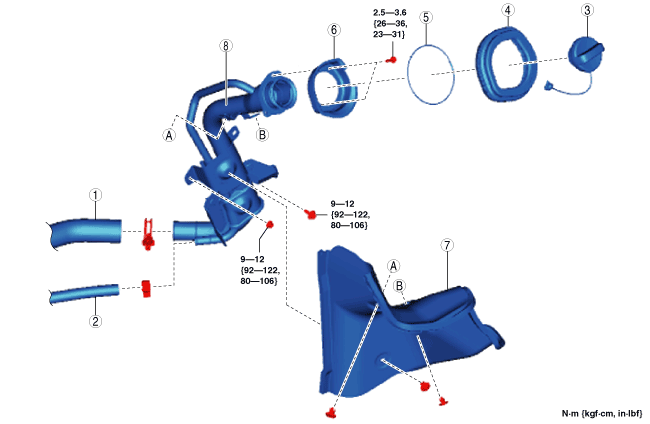

am2zzw00012134

1	สายข้อต่อ (ดู หมายเหตุการติดตั้งสายข้อต่อ)
2	ท่อระบายอากาศตัวที่ 1 (ดู หมายเหตุการติดตั้งท่อระบายอากาศตัวที่ 1)
3	ฝาถังน้ำมันเชื้อเพลิง
4	ฝาครอบกันฝุ่น
5	โอริง
6	ตัวป้องกัน
7	แผงป้องกันท่อเติมน้ำมันเชื้อเพลิง
8	ท่อเติมน้ำมัน

หมายเหตุการติดตั้งท่อระบายอากาศตัวที่ 1

1.  จัดตำแหน่งเครื่องหมายให้ตรงและต่อท่อระบายอากาศตัวที่ 1 เข้ากับท่อเติมน้ำมันเชื้อเพลิงดังรูป

am2zzw00012135

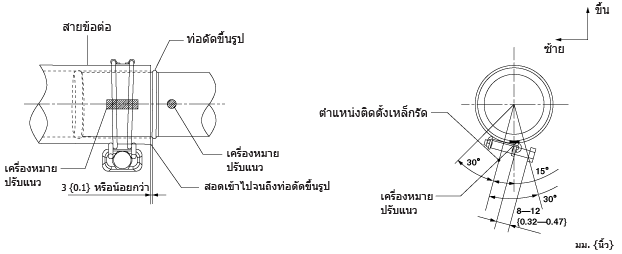

หมายเหตุการติดตั้งสายข้อต่อ

1.  ต่อสายข้อต่อเข้ากับท่อเติมน้ำมันเชื้อเพลิงดังรูป

am2zzw00012136
