การถอด/ติดตั้งชุด A/C

id071100800200

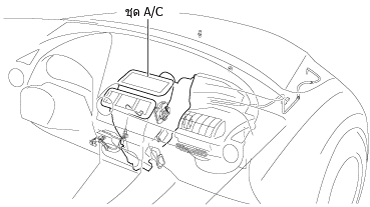

ตำแหน่งติดตั้ง

am2zzw00009857

คำเตือน

•  การจัดการกับถุงลมนิรภัยด้านคนขับอย่างไม่เหมาะสม อาจทำให้ถุงลมนิรภัยพองตัวโดยไม่ตั้งใจ และอาจทำให้บาดเจ็บสาหัสได้ ให้อ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัยก่อนที่จะทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ])(ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

หมายเหตุ

•  มีความจำเป็นที่จะต้องหมุนพวงมาลัย เมื่อต้องการถอดโมดูลถุงลมนิรภัยด้านคนขับออก หากมีการ OFF (LOCK) สวิตช์กุญแจโดยที่ประตูด้านคนขับปิดอยู่ พวงมาลัยจะล็อก ปฏิบัติตามขั้นตอนที่ 1 ถึง 3 เพื่อปลดล็อกพวงมาลัย

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  เปิดประตูด้านคนขับ

3.  OFF สวิตช์กุญแจ

4.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5.  ถ่ายน้ำยาแอร์ออก (ดู การฟื้นฟูน้ำยาแอร์)(ดู การเติมน้ำยาแอร์)

6.  ถ่ายน้ำหล่อเย็นออก (ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])(ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-D 1.5])

7.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ฝาครอบเครื่อง (ดู การถอด/ติดตั้งฝาครอบเครื่อง [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(2)  ฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

(3)  ก้านปัดน้ำฝนและใบปัดน้ำฝนกระจกบังลมหน้า (ดู การถอด/ติดตั้งก้านปัดน้ำฝนและใบปัดน้ำฝนกระจกบังลมหน้า)

(4)  ตะแกรงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝน)

(5)  มอเตอร์ที่ปัดน้ำฝนและก้านต่อ (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนและก้านต่อ)

(6)  ตะแกรงใต้ก้านใบปัดน้ำฝนด้านข้าง (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝนด้านข้าง)

(7)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(8)  แผงตกแต่งด้านหน้า (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(9)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(10)  โมดูลถุงลมนิรภัยด้านคนขับ (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ])(ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ])(ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน])(ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(11)  พวงมาลัย (ดู การถอด/ติดตั้งพวงมาลัยและแกนพวงมาลัย)

(12)  ฝาครอบแกนพวงมาลัยด้านบน (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

(13)  ฝาครอบชุดมาตรวัด (ดู การถอด/ติดตั้งฝาครอบชุดมาตรวัด)

(14)  แผงหน้าปัด (ดู การถอด/ติดตั้งแผงหน้าปัด)

(15)  ฝาครอบแกนพวงมาลัยด้านล่าง (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

(16)  สปริงลานคอพวงมาลัย (ดู การถอด/ติดตั้งสปริงลานคอพวงมาลัย [ระบบควบคุมการพองตัวสองจังหวะ])(ดู การถอด/ติดตั้งสปริงลานคอพวงมาลัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(17)  สวิตช์ที่ปัดน้ำฝนและที่ฉีดน้ำล้างกระจก (ดู การถอด/ติดตั้งสวิตช์ที่ปัดน้ำฝนและที่ฉีดน้ำล้างกระจก)

(18)  สวิตช์ไฟ (ดู การถอด/ติดตั้งสวิตช์ไฟ)

(19)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/ติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(20)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(21)  แผงปิดด้านล่างด้านคนขับ (ดู การถอด/ติดตั้งแผงปิดด้านล่างด้านคนขับ)

(22)  ฝาครอบข้อต่อ (ดู การถอด/ติดตั้งพวงมาลัยและแกนพวงมาลัย)

(23)  เพลาพวงมาลัย (ดู การถอด/ติดตั้งพวงมาลัยและแกนพวงมาลัย)

(24)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(25)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

(26)  แผ่นปิดใต้แผงหน้าปัด (ดู การถอด/ติดตั้งแผ่นปิดใต้แผงหน้าปัด)

(27)  แผงด้านล่างฝั่งผู้โดยสาร (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

(28)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(29)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(30)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(31)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(32)  ปุ่มเปลี่ยนเกียร์ (MTX)(ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R])(ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(33)  แผงเกียร์ (ดู การถอด/ติดตั้งแผงเกียร์)

(34)  แผงข้างคอนโซล (ดู การถอด/ติดตั้งแผงข้างคอนโซล])

(35)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(36)  เครื่องเล่น CD (รุ่นที่มีเครื่องเล่น CD) (ดู การถอดเครื่องเล่น CD)(ดู การติดตั้งเครื่องเล่น CD)

(37)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD)(ดู การติดตั้งเครื่องเล่น DVD/CD)

(38)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(39)  แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(40)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

(41)  แผงปิดตรงกลางด้านล่าง (ดู การถอด/ติดตั้งแผงปิดตรงกลางด้านล่าง)

(42)  ชุดควบคุมอุณหภูมิ (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา])

(43)  แผงควบคุมชุดเครื่องเสียงตัวที่ 2 (ดู การถอด/ติดตั้งแผงควบคุมชุดเครื่องเสียงตัวที่ 2)

(44)  แผงควบคุมชุดเครื่องเสียงตัวที่ 1 (ดู การถอด/ติดตั้งแผงควบคุมชุดเครื่องเสียงตัวที่ 1)

(45)  ชุดเครื่องเสียง (รุ่นที่ไม่มีจอแสดงผลตรงกลาง) (ดู การถอด/ติดตั้งชุดเครื่องเสียง)

(46)  จอแสดงผลตรงกลาง (รุ่นที่มีจอแสดงผลตรงกลาง) (ดู การถอด/ติดตั้งจอแสดงผลตรงกลาง)

(47)  ส่วนประกอบคันเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(48)  ส่วนประกอบคันเกียร์ (MTX)(ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R])(ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(49)  แผงหน้าปัด (ดู การถอดแผงหน้าปัด)(ดู การติดตั้งแผงหน้าปัด)

(50)  ส่วนรองรับเท้า (ดู การถอด/ติดตั้งส่วนรองรับเท้า)

(51)  ท่อลมร้อนด้านหน้า (ดู การถอด/ติดตั้งท่อลมร้อนด้านหน้า)

(52)  ชุดโบลเวอร์ (ดู การถอด/ติดตั้งชุดโบลเวอร์)

8.  ถอดน็อตติดตั้งโครงยึดท่อระบายความร้อน (LO) (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])(ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])

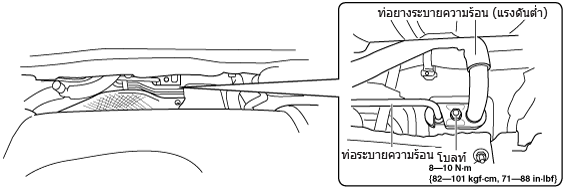

9.  ถอดโบลท์ จากนั้นปลดสายคูลเลอร์ (LO) และท่อระบายความร้อน

am2zzw00009577

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

10.  ปลดท่อฮีตเตอร์ A และ B

am2zzw00009578

11.  ถอดท่อระบายออก

am2zzw00009579

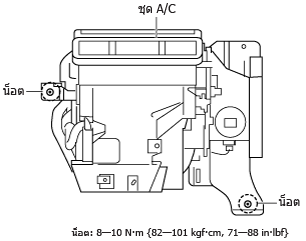

12.  ถอดน็อตออก

am2zzw00009580

13.  ถอดชุด A/C อย่าให้น้ำมันคอมเพรสเซอร์หกกระเด็น

14.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งชุด A/C)(ดู หมายเหตุการติดตั้งท่อระบาย)

15.  ตรวจสอบการรั่วซึมของน้ำหล่อเย็น (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])(ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-D 1.5])

16.  ดำเนินการทดสอบประสิทธิภาพของระบบน้ำยาแอร์ (ดู การทดสอบประสิทธิภาพของระบบน้ำยาแอร์)

หมายเหตุการติดตั้งชุด A/C

1.  เมื่อต้องการเปลี่ยนชุด A/C หรืออีวาปอเรเตอร์ ให้เติมน้ำมันคอมเพรสเซอร์ลงในวงจรน้ำยาแอร์

หมายเหตุการติดตั้งท่อระบาย

1.  จัดให้ร่องของท่อระบายตรงกับส่วนที่ยื่นออกมาของชุด AC แล้วติดตั้งเข้าด้วยกัน

am2zzw00009581
