การถอดแผงหน้าปัด

id091700600200

คำเตือน

•  การทำงานกับโมดูลถุงลมนิรภัยด้านคนขับอย่างไม่ถูกวิธีจะทำให้โมดูลถุงลมนิรภัยทำงาน (พองตัว) ขึ้นเอง ซึ่งอาจทำให้คุณได้รับบาดเจ็บสาหัส กรุณาอ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย SRS ก่อนทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

หมายเหตุ

•  เมื่อต้องการถอดโมดูลถุงลมนิรภัยด้านคนขับ คุณจำเป็นต้องหมุนพวงมาลัยได้ ถ้าสวิตช์กุญแจอยู่ที่ OFF และประตูด้านคนขับปิดอยู่ พวงมาลัยจะถูกล็อกไว้ ให้ใช้วิธีการตามขั้นตอนที่ 1-3 เพื่อปลดล็อกพวงมาลัย

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  เปิดประตูด้านคนขับ

3.  OFF สวิตช์กุญแจ

4.  ถอดสายขั้วลบแบตเตอรี่ออก และรอ 1นาที หรือนานกว่านั้น (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน (ดู การถอด/ติดตั้งก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน)

(2)  ตะแกรงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝน)

(3)  มอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้าและก้านต่อ (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้าและก้านต่อ)

(4)  ตะแกรงใต้ก้านใบปัดน้ำฝนด้านข้าง (ดู การติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝนด้านข้าง)

(5)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(6)  แผงตกแต่งด้านหน้า (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(7)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(8)  โมดูลถุงลมนิรภัยด้านคนขับ (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(9)  พวงมาลัย (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(10)  ฝาครอบแกนพวงมาลัยด้านบน (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

(11)  ฝาครอบชุดมาตรวัด (ดู การถอด/ติดตั้งฝาครอบชุดมาตรวัด)

(12)  แผงหน้าปัด (ดู การถอด/ติดตั้งแผงหน้าปัด)

(13)  ฝาครอบแกนพวงมาลัยด้านล่าง (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

(14)  สปริงลานคอพวงมาลัย (ดู การถอด/ติดตั้งสปริงลานคอพวงมาลัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอด/ติดตั้งสปริงลานคอพวงมาลัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(15)  สวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก (ดู การถอด/ติดตั้งสวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก)

(16)  สวิตช์ไฟ (ดู การถอด/ติดตั้งสวิตช์ไฟ)

(17)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/ติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(18)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(19)  แผงปิดด้านล่างฝั่งคนขับ (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งคนขับ)

(20)  ฝาครอบข้อต่อ (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(21)  แกนพวงมาลัย (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(22)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(23)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

(24)  แผ่นปิดใต้แผงหน้าปัด (ดู การถอด/ติดตั้งแผ่นปิดใต้แผงหน้าปัด)

(25)  แผงปิดด้านล่างฝั่งผู้โดยสาร (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

(26)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(27)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(28)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(29)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(30)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(31)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(32)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(33)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(34)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(35)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(36)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(37) แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(38)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

(39)  แผงปิดตรงกลางด้านล่าง (ดู การถอด/ติดตั้งแผงปิดตรงกลางด้านล่าง)

(40)  ชุดควบคุมอุณหภูมิ (ดู การถอด/การติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา])

(41)  แผงควบคุมชุดเครื่องเสียงตัวที่ 2 (ดู การถอด/ติดตั้งแผงควบคุมชุดเครื่องเสียงตัวที่ 2)

(42)  แผงควบคุมชุดเครื่องเสียงตัวที่ 1 (ดู การถอด/ติดตั้งแผงควบคุมชุดเครื่องเสียงตัวที่ 1)

(43)  ชุดเครื่องเสียง (รุ่นที่ไม่มีจอแสดงผลตรงกลาง) (ดู การถอด/ติดตั้งชุดเครื่องเสียง)

(44)  จอแสดงผลตรงกลาง (รุ่นที่มีจอแสดงผลตรงกลาง) (ดู การถอด/การติดตั้งจอแสดงผลตรงกลาง)

(45)  ส่วนประกอบคันเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(46)  ส่วนประกอบคันเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

6.  ปลดขั้วต่อชุดสายไฟแผงหน้าปัดและถอดคลิปยึดชุดสายไฟ

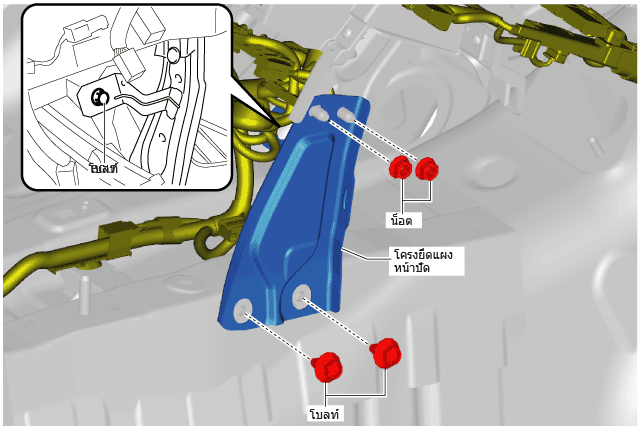

7.  ถอดน็อตออก

am2zzw00007557

8.  ถอดโบลท์ออก

9.  ถอดโครงยึดแผงหน้าปัดออก

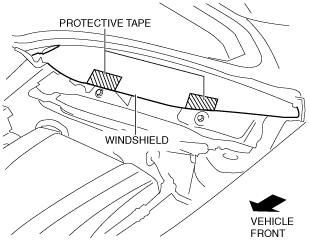

10.  เพื่อป้องกันความเสียหายที่กระจกบังลมหน้า ให้ติดเทปป้องกันตรงตำแหน่งที่แสดงในภาพ

am2zzw00007558

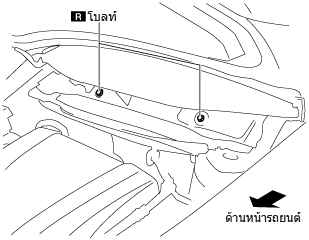

11.  ถอดโบลท์ออก

am2zzw00007559

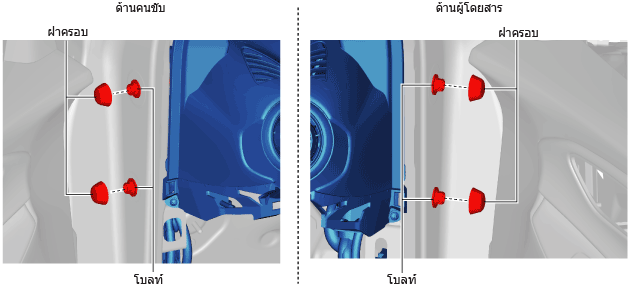

12.  ถอดฝาปิดและโบลท์ออก

am2zzw00007560

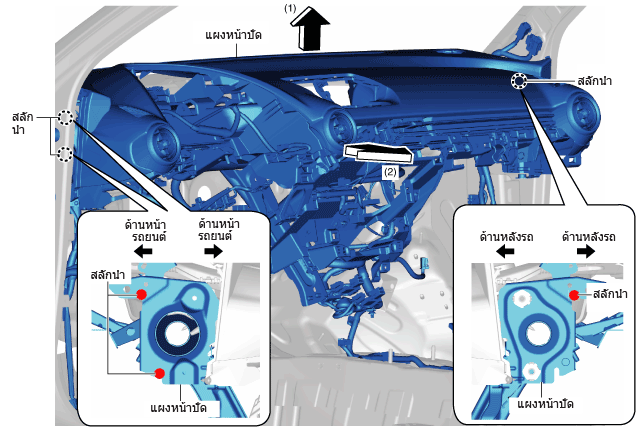

13.  ขยับแผงหน้าปัดตามทิศทางลูกศรตามลำดับ (1) และ (2) ดังภาพ จากนั้นถอดสลักนำออก

am2zzw00009515

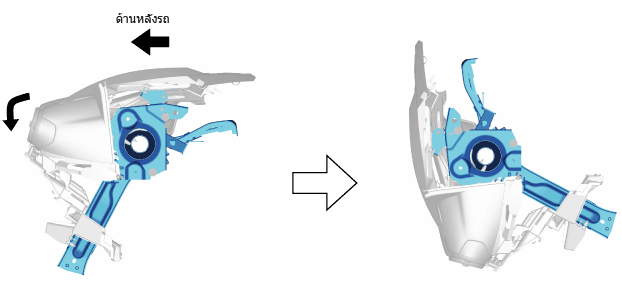

14.  ในขณะที่หมุนแผงหน้าปัดตามทิศทางที่แสดงในภาพ ให้ดึงแผงหน้าปัดออกไปทางด้านหลังของรถ

am2zzw00007562

15.  นำแผงหน้าปัดออกทางช่องประตูหน้าด้านคนขับหรือด้านผู้โดยสาร
