การติดตั้งแผงหน้าปัด

id091700600300

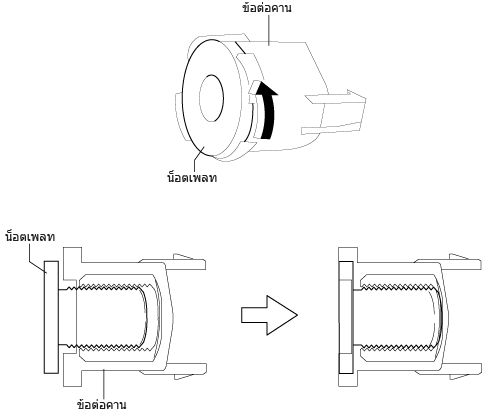

1.  ใช้มือหมุนน็อตเพลทตามทิศทางลูกศรที่แสดงในภาพจนกระทั่งเข้าไปจนชิดกับบ่า

ข้อควรระวัง

•  หลังจากถอดแผงหน้าปัดออกแล้ว น็อตเพลทยึดข้อต่อคานจะยกตัวขึ้น ถ้าถอดแผงหน้าปัดออกพร้อมกับน็อตเพลทที่ยกตัวขึ้น น็อตเพลทอาจไปกระทบกับตัวถังรถส่งผลให้เกิดการแตกหักหรือเสียหายของชั้นเคลือบ และการติดตั้งแผงหน้าปัดทำได้ยากขึ้น ก่อนสอดแผงหน้าปัดเข้าไปในห้องโดยสาร ให้ทำการปรับน็อตเพลทยึดข้อต่อคาน

•  ถ้าน็อตเพลทถูกขันไว้จนแน่น เมื่อติดตั้งโบลท์ น็อตเพลทอาจไม่ขยับจนส่งผลให้เกิดความเสียหายกับขาล็อกข้อต่อคานและตัวถังรถ หลังจากขันน็อตเพลทเข้าไปชิดกับบ่าแล้ว ให้ตรวจสอบว่ายังสามารถใช้มือหมุนได้

หมายเหตุ

•  ถ้าไม่สามารถใช้มือหมุนน็อตเพลทได้ ให้คลายน็อตเพลทออกโดยใช้ประแจหกเหลี่ยม

am2zzw00007563

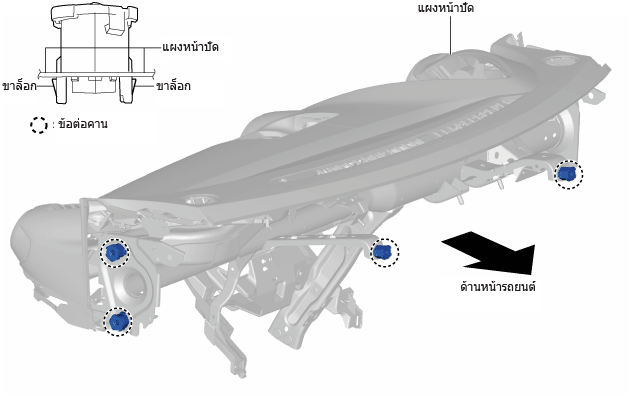

2.  ตรวจสอบว่าขาล็อกข้อต่อคานเข้ายึดกับแผงหน้าปัดแล้ว

ข้อควรระวัง

•  ถ้าขาล็อกข้อต่อคานหลุดออกจากแผงหน้าปัดในขณะที่สอดแผงหน้าปัดเข้าไปในห้องโดยสาร ตัวถังรถอาจได้รับความเสียหายได้ ก่อนสอดแผงหน้าปัดเข้าไปในห้องโดยสาร ให้ตรวจสอบว่าขาล็อกข้อต่อคานยังยึดอยู่กับแผงหน้าปัด

am2zzw00007564

3.  สอดแผงหน้าปัดเข้าไปทางช่องประตูหน้าด้านคนขับหรือด้านผู้โดยสาร

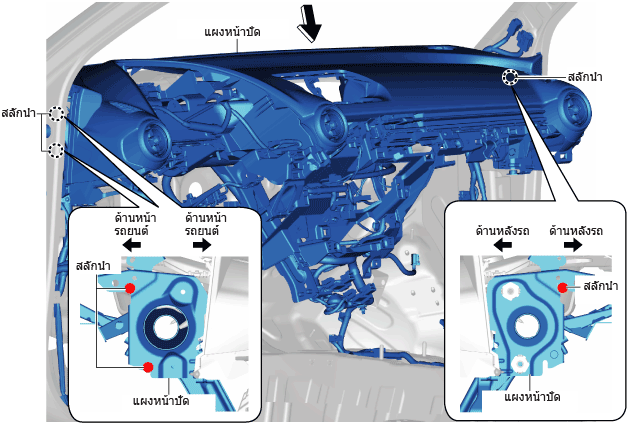

4.  ขยับแผงหน้าปัดตามทิศทางลูกศรที่แสดงในภาพ ปรับตำแหน่งให้ตรงกับสลักนำที่ด้านข้างตัวถังรถ และประกอบเข้าไป

หมายเหตุ

•  ตรวจสอบด้วยตาเปล่าว่าสภาพการติดตั้งของสลักนำที่ด้านข้างตัวถังรถและแผงหน้าปัดจากตำแหน่งที่แสดงในภาพ

am2zzw00009516

5.  ใส่โบลท์เข้าไปจากด้านผู้โดยสาร

หมายเหตุ

•  ขันแน่นโบลท์ตามค่าแรงขันที่กำหนดหลังจากจัดตำแหน่งของข้อต่อคานแล้ว

am2zzw00007566

6.  ขันแน่นโบลท์ทางด้านคนขับไว้หลวมๆ ชั่วคราว

am2zzw00007567

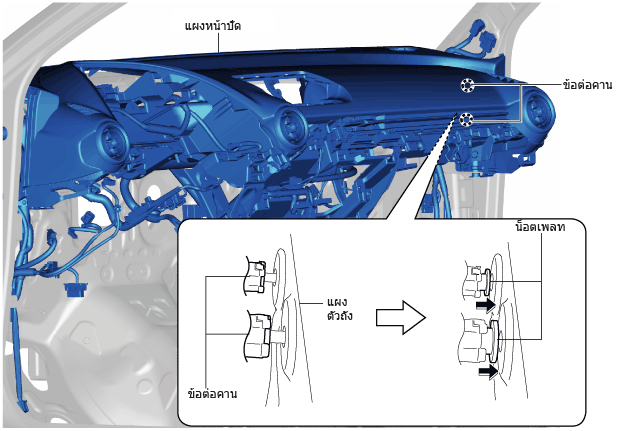

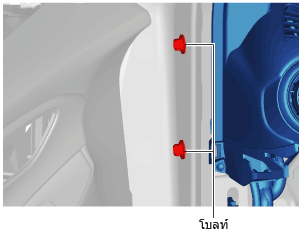

7.  ขันแน่นโบลท์ทางด้านผู้โดยสารไว้หลวมๆ ชั่วคราว

หมายเหตุ

•  หลังจากโบลท์เข้าไปชิดกับบ่าแล้ว ให้หมุนน็อตเพลทยึดข้อต่อคาน และตรวจสอบด้วยตาเปล่าจากด้านล่างของแผงหน้าปัดทางด้านผู้โดยสารเพื่อให้แน่ใจว่าโบลท์โผล่ออกมาในทิศทางของแผงตัวถัง

am2zzw00007568

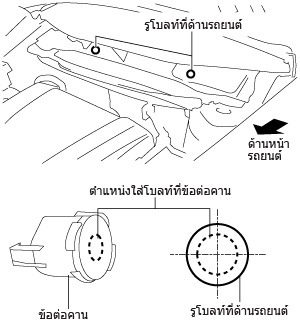

8.  ตรวจสอบว่ารูโบลท์ทางด้านรถและตำแหน่งสอดโบลท์ของข้อต่อคานตรงกัน

หมายเหตุ

•  ถ้ารูโบลท์ทางด้านรถและตำแหน่งสอดโบลท์ของข้อต่อคานไม่ตรงกัน ให้นำโบลท์ทางด้านคนขับและด้านผู้โดยสารออก แล้วทำซ้ำตั้งแต่ขั้นตอนที่ 5

am2zzw00009073

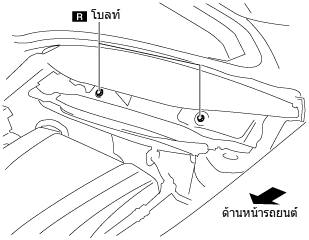

9.  ขันโบลท์ใหม่ไว้ชั่วคราว

ข้อควรระวัง

•  ถ้าต้องการนำโบลท์กลับมาใช้ซ้ำ จะไม่สามารถขยับน็อตเพลทยึดข้อต่อคานได้ มิฉะนั้นโครงแผงหน้าปัดและตัวถังรถอาจได้รับความเสียหาย ต้องเปลี่ยนโบลท์ใหม่เสมอ

am2zzw00007570

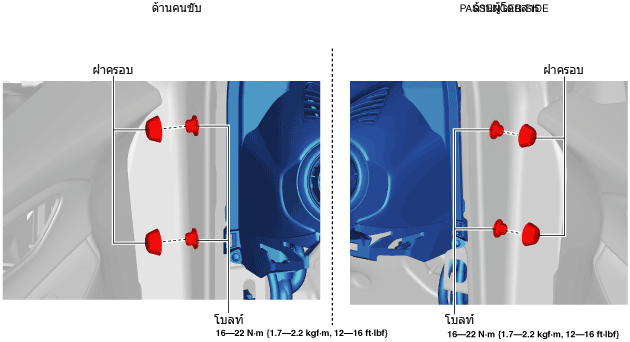

10.  ขันแน่นโบลท์ทางด้านคนขับตามแรงขันที่กำหนดและติดตั้งฝาปิด

am2zzw00007571

11.  ขันแน่นโบลท์ทางด้านผู้โดยสารตามแรงขันที่กำหนดและติดตั้งฝาปิด

12.  ขันแน่นโบลท์ตามค่าแรงขันที่กำหนด

am2zzw00007572

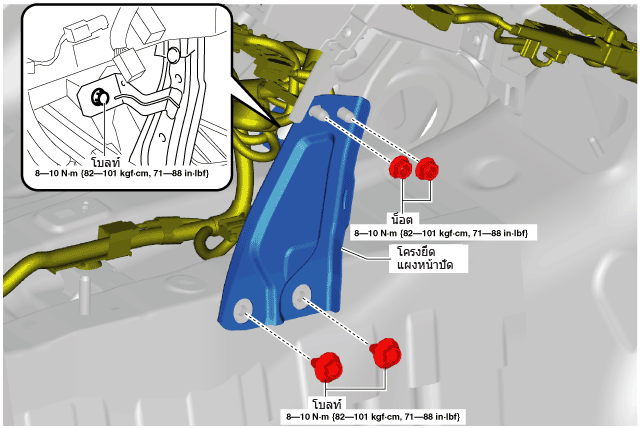

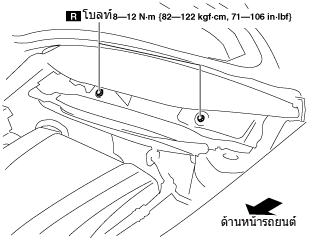

13.  ติดตั้งโครงยึดแผงหน้าปัด

am2zzw00007573

14.  ติดตั้งน็อต

15.  ติดตั้งโบลท์

16.  ต่อขั้วต่อชุดสายไฟแผงหน้าปัดและติดตั้งคลิปยึดชุดสายไฟ

17.  ติดตั้งชิ้นส่วนต่อไปนี้:

(1)  ส่วนประกอบคันเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(2)  ส่วนประกอบคันเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(3)  จอแสดงผลตรงกลาง (รุ่นที่มีจอแสดงผลตรงกลาง) (ดู การถอด/การติดตั้งจอแสดงผลตรงกลาง)

(4)  ชุดเครื่องเสียง (รุ่นที่ไม่มีจอแสดงผลตรงกลาง) (ดู การถอด/ติดตั้งชุดเครื่องเสียง)

(5)  แผงควบคุมชุดเครื่องเสียงตัวที่ 1 (ดู การถอด/ติดตั้งแผงควบคุมชุดเครื่องเสียงตัวที่ 1)

(6)  แผงควบคุมชุดเครื่องเสียงตัวที่ 2 (ดู การถอด/ติดตั้งแผงควบคุมชุดเครื่องเสียงตัวที่ 2)

(7)  ชุดควบคุมอุณหภูมิ (ดู การถอด/การติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศอัตโนมัติ]) (ดู การถอด/ติดตั้งชุดควบคุมอุณหภูมิ [เครื่องปรับอากาศแบบธรรมดา])

(8)  แผงปิดตรงกลางด้านล่าง (ดู การถอด/ติดตั้งแผงปิดตรงกลางด้านล่าง)

(9)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

(10) แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(11)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(12)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(13)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(14)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(15)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(16)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(17)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(18)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(19)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(20)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(21)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(22)  แผงปิดด้านล่างฝั่งผู้โดยสาร (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งผู้โดยสาร)

(23)  แผ่นปิดใต้แผงหน้าปัด (ดู การถอด/ติดตั้งแผ่นปิดใต้แผงหน้าปัด)

(24)  แผงตรงกลาง (ดู การถอด/ติดตั้งแผงตรงกลาง)

(25)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(26)  แกนพวงมาลัย (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(27)  ฝาครอบข้อต่อ (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(28)  แผงปิดด้านล่างฝั่งคนขับ (ดู การถอด/ติดตั้งแผงปิดด้านล่างฝั่งคนขับ)

(29)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(30)  คันปลดล็อกฝากระโปรงหน้า (ดู การถอด/ติดตั้งคันปลดล็อกฝากระโปรงหน้าและสายปลดล็อก)

(31)  สวิตช์ไฟ (ดู การถอด/ติดตั้งสวิตช์ไฟ)

(32)  สวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก (ดู การถอด/ติดตั้งสวิตช์ที่ปัดน้ำฝนและฉีดน้ำล้างกระจก)

(33)  สปริงลานคอพวงมาลัย (ดู การถอด/ติดตั้งสปริงลานคอพวงมาลัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอด/ติดตั้งสปริงลานคอพวงมาลัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(34)  ฝาครอบแกนพวงมาลัยด้านล่าง (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

(35)  แผงหน้าปัด (ดู การถอด/ติดตั้งแผงหน้าปัด)

(36)  ฝาครอบชุดมาตรวัด (ดู การถอด/ติดตั้งฝาครอบชุดมาตรวัด)

(37)  ฝาครอบแกนพวงมาลัยด้านบน (ดู การถอด/ติดตั้งฝาครอบแกนพวงมาลัย)

(38)  พวงมาลัย (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

(39)  โมดูลถุงลมนิรภัยด้านคนขับ (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(40)  แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(41)  แผงตกแต่งด้านหน้า (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(42)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(43)  ตะแกรงใต้ก้านใบปัดน้ำฝนด้านข้าง (ดู การติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝนด้านข้าง)

(44)  มอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้าและก้านต่อ (ดู การถอด/ติดตั้งมอเตอร์ที่ปัดน้ำฝนกระจกบังลมหน้าและก้านต่อ)

(45)  ตะแกรงใต้ก้านใบปัดน้ำฝน (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝน)

(46)  ก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน (ดู การถอด/ติดตั้งก้านปัดน้ำฝนกระจกบังลมหน้าและใบปัดน้ำฝน)

18.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
