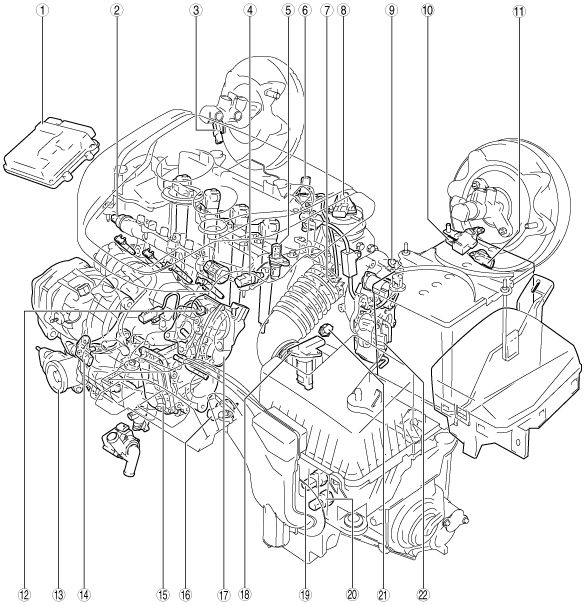

ภาพตำแหน่งระบบควบคุม [SKYACTIV-D 1.5]

id0140q2106300

ยกเว้นห้องเครื่องยนต์

am2zzw00011977

1	PCM (เซ็นเซอร์ BARO) (ดู การถอด/ติดตั้ง PCM [SKYACTIV-D 1.5]) (ดู การตรวจสอบ PCM [SKYACTIV-D 1.5]) (ดู การรีเซ็ทข้อมูล PCM [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งเซ็นเซอร์วัดความดันบรรยากาศ (BARO) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดความดันบรรยากาศ (BARO) [SKYACTIV-D 1.5]) (ดู การปรับตั้งค่า PCM (ใช้ฟังก์ชั่นอ่าน/เขียน) [SKYACTIV-D 1.5]) (ดู การปรับตั้งค่า PCM (ใช้ข้อมูล AS-BUILT) [SKYACTIV-D 1.5])
2	เซ็นเซอร์แรงดันน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งเซ็นเซอร์แรงดันน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์แรงดันน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5])
3	เซ็นเซอร์สุญญากาศชุดหม้อลมเบรก (รถพวงมาลัยขวา) (ดู การตรวจสอบเซ็นเซอร์สุญญากาศชุดหม้อลมเบรก [SKYACTIV-D 1.5])
4	เซ็นเซอร์อุณหภูมิน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิน้ำมันเชื้อเพลิง [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิน้ำมันเชื้อเพลิง INSPECTION [SKYACTIV-D 1.5])
5	เซ็นเซอร์ CMP (ดู การถอด/ติดตั้งเซ็นเซอร์เพลาลูกเบี้ยว (CMP) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งเพลาลูกเบี้ยว (CMP) [SKYACTIV-D 1.5])
6	เซ็นเซอร์วัดแรงดันก๊าซไอเสีย ตัวที่ 1 (ดู การถอด/ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดแรงดันไอเสีย INSPECTION [SKYACTIV-D 1.5])
7	เซ็นเซอร์วัดอุณหภูมิก๊าซไอเสีย ตัวที่ 1 (ดู การถอด/ติดตั้งเซ็นเซอร์วัดอุณหภูมิไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดอุณหภูมิไอเสีย INSPECTION [SKYACTIV-D 1.5])
8	เซ็นเซอร์ตำแหน่งแอคทูเอเตอร์ (เทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน) (See การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งแอคทูเอเตอร์ (เทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งแอคทูเอเตอร์ (เทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน) [SKYACTIV-D 1.5])
9	ชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน) (ดู การถอด/ติดตั้งชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน) [SKYACTIV-D 1.5]) (ดู การตรวจสอบชุดเซ็นเซอร์ตรวจจับความเร็ว (เทอร์โบชาร์จเจอร์พร้อมเทอร์ไบน์แปรผัน) [SKYACTIV-D 1.5])
10	เซ็นเซอร์วัดกระแสไฟฟ้า (ดู การถอด/ติดตั้งเซ็นเซอร์วัดกระแสไฟฟ้า [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดกระแสไฟฟ้า [SKYACTIV-D 1.5])
11	เซ็นเซอร์สุญญากาศชุดหม้อลมเบรก (รถพวงมาลัยซ้าย) (ดู การตรวจสอบเซ็นเซอร์สุญญากาศชุดหม้อลมเบรก [SKYACTIV-D 1.5])
12	เซ็นเซอร์ IAT ตัวที่ 2 (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิไอดี (IAT) ตัวที่ 2 [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิไอดี (IAT) [SKYACTIV-D 1.5])
13	เซ็นเซอร์ตำแหน่งวาล์วควบคุมน้ำหล่อเย็น (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งวาล์วควบคุมน้ำหล่อเย็น [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งวาล์วควบคุมน้ำหล่อเย็น [SKYACTIV-D 1.5])
14	เซ็นเซอร์ MAP/เซ็นเซอร์อุณหภูมิอากาศภายในท่อไอดี (ดู การถอด/ติดตั้งเซ็นเซอร์แรงดันสัมบูรณ์ท่อร่วมไอดี (MAP)/เซ็นเซอร์อุณหภูมิอากาศภายในท่อไอดี [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์แรงดันสัมบูรณ์ท่อร่วมไอดี (MAP) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิอากาศภายในท่อไอดี [SKYACTIV-D 1.5])
15	เซ็นเซอร์ตำแหน่งวาล์วเปิดปิดไอดี (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งวาล์วเปิดปิดไอดี [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งวาล์วเปิดปิดไอดี [SKYACTIV-D 1.5])
16	เซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดแรงดันน้ำมันเครื่อง [SKYACTIV-D 1.5])
17	เซ็นเซอร์ตำแหน่งวาล์วควบคุม HP-EGR (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งวาล์วควบคุม HP-EGR [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งวาล์วควบคุม HP-EGR [SKYACTIV-D 1.5])
18	เซ็นเซอร์ MAF/เซ็นเซอร์ IAT ตัวที่ 1 (ดู การรีเซ็ทข้อมูลเซ็นเซอร์ปริมาณอากาศ (MAF) [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งเซ็นเซอร์ปริมาณอากาศ (MAF)/เซ็นเซอร์อุณหภูมิไอดี (IAT) ตัวที่ 1 [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ปริมาณอากาศ (MAF) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิไอดี (IAT) [SKYACTIV-D 1.5])
19	สวิตช์เกียร์ว่างตัวที่ 1 (MTX) (ดู การตรวจสอบสวิตช์เกียร์ว่าง [SKYACTIV-D 1.5])
20	สวิตช์เกียร์ว่างตัวที่ 2 (MTX) (ดู การตรวจสอบสวิตช์เกียร์ว่าง [SKYACTIV-D 1.5])
21	เซ็นเซอร์ ECT (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิน้ำหล่อเย็น (ECT) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อุณหภูมิน้ำหล่อเย็น (ECT) [SKYACTIV-D 1.5])
22	เซ็นเซอร์ตำแหน่งวาล์วควบคุม LP-EGR (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งวาล์วควบคุม LP-EGR [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งวาล์วควบคุม LP-EGR [SKYACTIV-D 1.5])

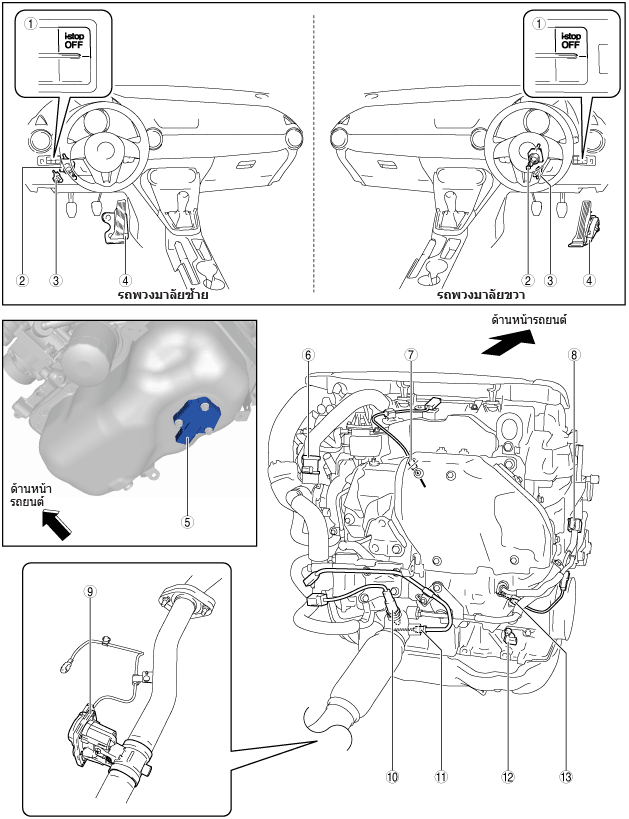

ยกเว้นห้องเครื่องยนต์

am2zzw00011978

1	สวิตช์ i-stop OFF (ดู การถอด/ติดตั้งสวิตช์ i-stop OFF [SKYACTIV-D 1.5]) (ดู การตรวจสอบสวิตช์ i-stop OFF [SKYACTIV-D 1.5])
2	เซ็นเซอร์ตรวจจับระยะชักคลัตช์ (MTX) (ดู การตรวจสอบเซ็นเซอร์ตรวจจับระยะชักคลัตช์ [SKYACTIV-D 1.5])
3	สวิตช์ CPP (MTX) (ดู การตรวจสอบสวิตช์ตำแหน่งแป้นคลัตช์ (CPP) [SKYACTIV-D 1.5])
4	เซ็นเซอร์ APP (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งแป้นคันเร่ง (APP) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งแป้นคันเร่ง (APP) [SKYACTIV-D 1.5])
5	เซ็นเซอร์วัดระดับน้ำมันเครื่อง (รุ่นที่มีเซ็นเซอร์วัดระดับน้ำมันเครื่อง) (ดู การถอด/ติดตั้งเซ็นเซอร์วัดระดับน้ำมันเครื่อง [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดระดับน้ำมันเครื่อง [SKYACTIV-D 1.5])
6	ฮีตเตอร์เป่าลมร้อน (ดู การตรวจสอบฮีตเตอร์เป่าลมร้อน [SKYACTIV-D 1.5])
7	เซ็นเซอร์วัดอุณหภูมิก๊าซไอเสีย ตัวที่ 2 (ดู การถอด/ติดตั้งเซ็นเซอร์วัดอุณหภูมิไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดอุณหภูมิไอเสีย INSPECTION [SKYACTIV-D 1.5])
8	เซ็นเซอร์วัดแรงดันก๊าซไอเสีย ตัวที่ 2 (ดู การถอด/ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดแรงดันไอเสีย INSPECTION [SKYACTIV-D 1.5])
9	เซ็นเซอร์ตำแหน่งวาล์วเปิดปิดไอเสีย (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งวาล์วเปิดปิดไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งวาล์วเปิดปิดไอเสีย [SKYACTIV-D 1.5])
10	เซ็นเซอร์ A/F (ดู การรีเซ็ทข้อมูลเซ็นเซอร์อัตราส่วนอากาศต่อเชื้อเพลิง (A/F) [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งเซ็นเซอร์อัตราส่วนอากาศต่อเชื้อเพลิง (A/F) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์อัตราส่วนอากาศต่อเชื้อเพลิง (A/F) [SKYACTIV-D 1.5])
11	เซ็นเซอร์วัดอุณหภูมิก๊าซไอเสีย ตัวที่ 4 (ดู การถอด/ติดตั้งเซ็นเซอร์วัดอุณหภูมิไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดอุณหภูมิไอเสีย INSPECTION [SKYACTIV-D 1.5])
12	เซ็นเซอร์ CKP (ดู การถอด/ติดตั้งเซ็นเซอร์ตำแหน่งเพลาข้อเหวี่ยง (CKP) [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์ตำแหน่งเพลาข้อเหวี่ยง (CKP) [SKYACTIV-D 1.5])
13	เซ็นเซอร์วัดอุณหภูมิก๊าซไอเสีย ตัวที่ 3 (ดู การถอด/ติดตั้งเซ็นเซอร์วัดอุณหภูมิไอเสีย [SKYACTIV-D 1.5]) (ดู การตรวจสอบเซ็นเซอร์วัดอุณหภูมิไอเสีย INSPECTION [SKYACTIV-D 1.5])
