การถอด/ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย [SKYACTIV-D 1.5]
id0140q2443600
การถอด/ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 1
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])
3. ถอดขั้วต่อเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 1
am2zzw00011265
|
4. ถอดโบลท์ออก

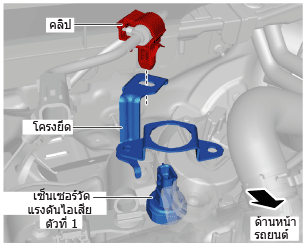

5. ถอดคลิปออกจากโครงยึด
am2zzw00011266
|
6. ถอดโครงยึด
7. ถอดท่ออากาศและนำเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 1 ออก (ดู หมายเหตุการติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 1)
am2zzw00011267
|
8. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
หมายเหตุการติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 1

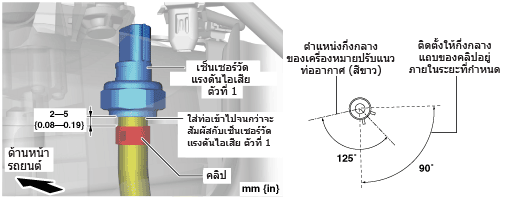

1. ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 1 ดังรูป
am2zzw00011268
|
การทำงานหลังจากการเปลี่ยนเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2
1. หากเปลี่ยนเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2 แล้ว ให้ปฏิบัติตามขั้นตอนต่อไปนี้
|
ขั้นตอน |
การดำเนินการ |
หน้า |
|---|---|---|
|
1
|
ดำเนินการตามขั้นตอนการทดสอบด้วยตนเอง KOEO
|
(ดู ไม่พบ)
|
|
2
|
สตาร์ทเครื่องยนต์
|
—
|
|
3
|
ตรวจสอบว่าไฟเตือนระบบเครื่องยนต์ไม่ติดสว่าง
|
—
|
|
4
|
ดำเนินการตามขั้นตอนการทดสอบด้วยตนเอง KOER
|
(ดู ไม่พบ)
|
การถอด/ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ยกรถขึ้น
3. ถอดแผ่นกันโคลนหน้า (RH) ออก (ดู การถอด/ติดตั้งแผ่นกันโคลน)
4. ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

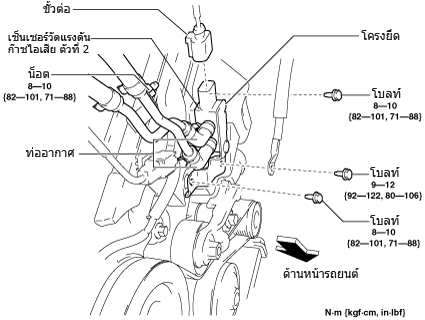

5. ถอดน็อตออก
am2zzw00011269
|
6. ถอดโบลท์ออก
7. ถอดขั้วต่อเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2
8. ถอดท่ออากาศและนำเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2 และโครงยึดออกพร้อมกันทั้งชุด (ดู หมายเหตุการติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2)

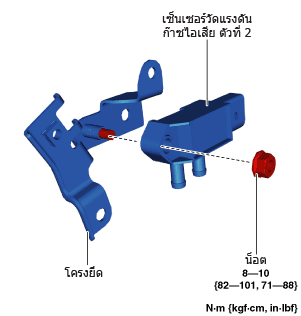

9. ถอดน็อตออก
am2zzw00011270
|
10. ถอดเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2 ออกจากโครงยึด
11. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
12. ดำเนินการตามการทำงานหลังจากการเปลี่ยนเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2 (ดู การทำงานหลังจากการเปลี่ยนเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2)
หมายเหตุการติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2

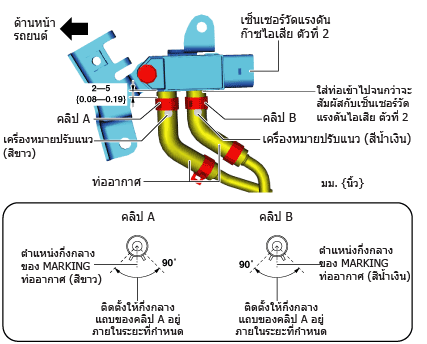

1. ติดตั้งเซ็นเซอร์วัดแรงดันไอเสีย ตัวที่ 2 ดังรูป
am2zzw00011271
|
