การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง [SKYACTIV-D 1.5]

id0140q2216700

หมายเหตุ

•  เซ็นเซอร์อุณหภูมิน้ำมันเครื่องและเซ็นเซอร์วัดแรงดันน้ำมันเครื่องไม่สามารถถอดแยกออกมาพร้อมกันทั้งชุดได้ เมื่อทำการเปลี่ยนเซ็นเซอร์อุณหภูมิน้ำมันเครื่องหรือเซ็นเซอร์วัดแรงดันน้ำมันเครื่อง ให้เปลี่ยนทั้งเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถ่ายน้ำหล่อเย็นออก (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5])

3.  ถอดชิ้นส่วนต่อไปนี้ออก: (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])

•  ท่ออากาศบริสุทธิ์

•  ไส้กรองอากาศ

•  ท่ออากาศ

•  ท่ออากาศเข้า

4.  ถอดแบตเตอรี่และแท่นรองแบตเตอรี่ออก (ดู การถอด/ติดตั้งแบตเตอรี่ [SKYACTIV-D 1.5])

5.  ถอดท่ออากาศออกเทอร์โบชาร์จเจอร์ (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])

6.  ถอดวาล์วเปิดปิดไอดีออก (ดู การถอด/ติดตั้งวาล์วเปิดปิดไอดี [SKYACTIV-D 1.5])

7.  ถอดขั้วต่อเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่องโดยใช้ขั้นตอนต่อไปนี้:

am2zzw00011450

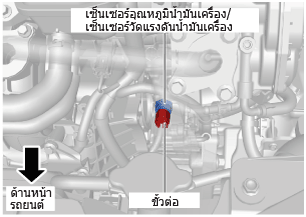

(1)  ดึงล็อกขั้วต่อตามทิศทางลูกศร

am2zzw00011451

(2)  กดล็อกลงตามทิศทางลูกศรและถอดขั้วต่อออก (ดู หมายเหตุการต่อขั้วต่อเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง)

8.  ถอดเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่องออก

am2zzw00011452

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

หมายเหตุการต่อขั้วต่อเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่อง

1.  ต่อขั้วต่อเซ็นเซอร์อุณหภูมิน้ำมันเครื่อง/เซ็นเซอร์วัดแรงดันน้ำมันเครื่องและกดล็อกตามทิศทางลูกศร

am2zzw00011453
