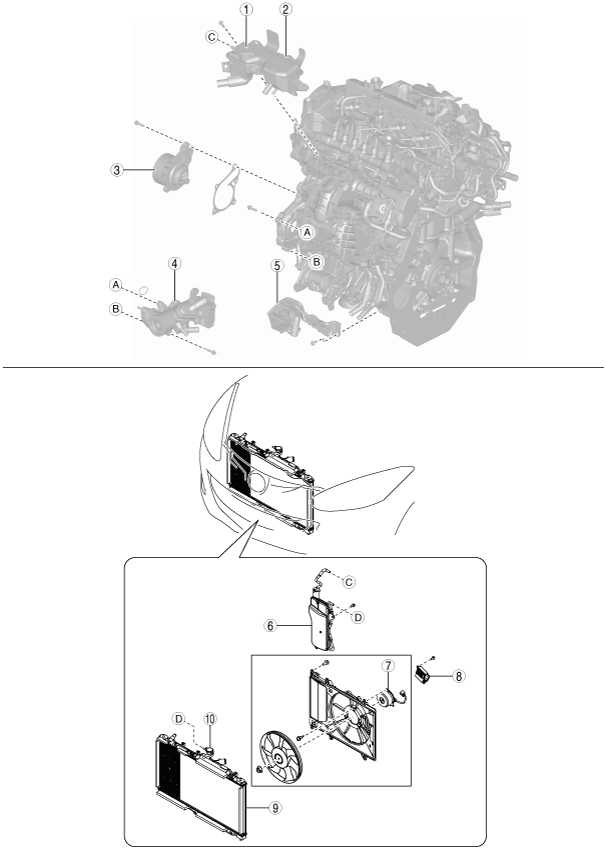

ภาพตำแหน่งระบบหล่อเย็น [SKYACTIV-D 1.5]

id0112q2800100

adejjw00012988

1	ฝาปิดถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ (ดู การตรวจสอบฝาปิดถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5])
2	ถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ (ดู การตรวจสอบระดับน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5])
3	ปั๊มน้ำ (ดู การถอด/ติดตั้งปั๊มน้ำไฟฟ้า [SKYACTIV-D 1.5])
4	วาล์วควบคุมน้ำหล่อเย็น (ดู การถอด/ติดตั้งวาล์วควบคุมน้ำหล่อเย็น [SKYACTIV-D 1.5]) (ดู การตรวจสอบวาล์วควบคุมน้ำหล่อเย็น [SKYACTIV-D 1.5])
5	ปั๊มน้ำไฟฟ้า (ดู การถอด/ติดตั้งปั๊มน้ำไฟฟ้า [SKYACTIV-D 1.5]) (ดู การตรวจสอบปั๊มน้ำไฟฟ้า [SKYACTIV-D 1.5])
6	ถังพักสำรองน้ำหล่อเย็น (ดู การตรวจสอบระดับน้ำหล่อเย็น [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งถังพักน้ำหล่อเย็น [SKYACTIV-D 1.5])
7	มอเตอร์พัดลมระบายความร้อน (ดู การถอด/ติดตั้งมอเตอร์พัดลมระบายความร้อน [SKYACTIV-D 1.5]) (ดู การตรวจสอบมอเตอร์พัดลมระบายความร้อน [SKYACTIV-D 1.5])
8	โมดูลควบคุมพัดลม (ดู การตรวจสอบโมดูลควบคุมพัดลม [SKYACTIV-D 1.5])
9	หม้อน้ำ (ดู การตรวจสอบการป้องกันของน้ำหล่อเย็น [SKYACTIV-D 1.5]) (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5]) (ดู การเปลี่ยนถ่ายน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5]) (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-D 1.5]) (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5]) (ดู การถอด/ติดตั้งหม้อน้ำ [SKYACTIV-D 1.5])
10	ฝาหม้อน้ำ (ดู การตรวจสอบฝาหม้อน้ำ [SKYACTIV-D 1.5])
