การถอด/ติดตั้งปั๊มน้ำ [SKYACTIV-D 1.5]

id0112q2800700

คำเตือน

•  หากถอดฝาหม้อน้ำหรือฝาปิดถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำในขณะที่เครื่องยนต์ร้อน ไอน้ำและน้ำเดือดอาจพุ่งออกมาและเป็นเหตุให้เกิดแผลไหม้พุพองรุนแรงหรือการบาดเจ็บรุนแรง ให้ทำการถอดฝาหม้อน้ำและฝาปิดถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำเมื่อเครื่องยนต์เย็นลงแล้ว

•  ดับเครื่องยนต์และรอให้เครื่องยนต์เย็นลงก่อน อย่างไรก็ตาม ให้ใช้ความระมัดระวังขณะถอดฝาปิดออก ใช้ผ้าหนาๆ หุ้มฝาเปิดแล้วหมุนออกช้าๆ ในทิศทางทวนเข็มนาฬิกาจนถึงจุดหยุดแรก ให้ถอยออกมาเล็กน้อยในขณะที่แรงดันระบายออก

•   เมื่อแน่ใจว่าไม่มีแรงดันเหลืออยู่แล้ว ให้ใช้ผ้ากดฝาลง เพื่อหมุนและถอดออก

ข้อควรระวัง

•  ระวังอย่าให้พื้นผิวเส้นรอบวงภายนอกของปั๊มน้ำได้รับความเสียหายเมื่อใช้เครื่องมือ เพราะจะทำให้สายพานเกิดการสึกหรอ, ขาด, มีเสียงดังผิดปกติ, พูลเลย์ชำรุด และเกิดสนิม

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

3.  ถอดแผ่นกันโคลนหน้า (RH) ออก (ดู การถอด/ติดตั้งแผ่นกันโคลน)

4.  ถอดสายพานออก (ดู การถอด/ติดตั้งสายพาน [SKYACTIV-D 1.5])

5.  ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

6.  ถอดปลั๊กนิรภัย (service plug) (รุ่นที่มีระบบ i-ELOOP) (ดู ไม่พบ)

7.  ถอดไดชาร์จ (ดู ไม่พบ) (ดู การถอด/ติดตั้งไดชาร์จ [รุ่นที่ไม่มีระบบ i-ELOOP (SKYACTIV-D 1.5)])

8.  ถ่ายน้ำหล่อเย็นออก (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5])

9.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

11.  เติมน้ำหล่อเย็น (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5])

12.  ตรวจสอบการรั่วซึมของน้ำหล่อเย็น (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-D 1.5])

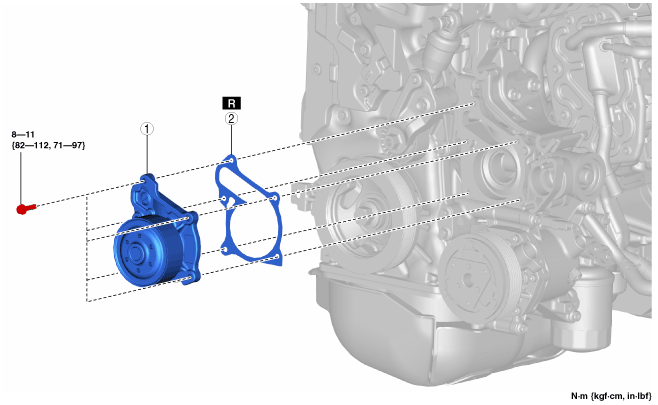

am2zzw00011303

1	ส่วนประกอบของปั๊มน้ำ (ดู หมายเหตุการถอดส่วนประกอบของปั๊มน้ำ) (ดู หมายเหตุการติดตั้งส่วนประกอบของปั๊มน้ำ)
2	ปะเก็น

หมายเหตุของการถอดส่วนประกอบของปั๊มน้ำ

ข้อควรระวัง

•  ระวังอย่าให้พื้นผิวเส้นรอบวงภายนอกของปั๊มน้ำได้รับความเสียหายเมื่อใช้เครื่องมือ เพราะจะทำให้สายพานเกิดการสึกหรอ, ขาด, มีเสียงดังผิดปกติ, พูลเลย์ชำรุด และเกิดสนิม

1.  คลายโบลท์ยึดส่วนประกอบของปั๊มน้ำห้าตัวออกเล็กน้อย ดังรูป แล้วรองรับน้ำหล่อเย็นที่ระบายออกมาลงในภาชนะ

am2zzw00011304

ข้อควรระวัง

•  อย่าเพิ่งเปิดส่วนประกอบของปั๊มน้ำในขั้นตอนนี้ เพราะน้ำหล่อเย็นที่ยังเหลืออยู่ในเครื่องยนต์จะไหลออกมา

หมายเหตุของการติดตั้งส่วนประกอบของปั๊มน้ำ

ข้อควรระวัง

•  ระวังอย่าให้พื้นผิวเส้นรอบวงภายนอกของปั๊มน้ำได้รับความเสียหายเมื่อใช้เครื่องมือ เพราะจะทำให้สายพานเกิดการสึกหรอ, ขาด, มีเสียงดังผิดปกติ, พูลเลย์ชำรุด และเกิดสนิม

1.  ติดตั้งส่วนประกอบของปั๊มน้ำโดยปฏิบัติตามขั้นตอนต่อไปนี้:

(1)  ขันโบลท์ไว้ชั่วคราวดังรูป

am2zzw00011305

(2)  ขันแน่นโบลท์ตามลำดับดังรูป

am2zzw00011306

ค่าแรงขัน

8—11 N·m {82—112 kgf·cm, 71—97 in·lbf}

(3)  สุดท้าย ขันโบลท์ที่แสดงในรูปตามค่าแรงขันที่กำหนด

am2zzw00011305

ค่าแรงขัน

8—11 N·m {82—112 kgf·cm, 71—97 in·lbf}
