การถอด/ติดตั้งหม้อน้ำ [SKYACTIV-D 1.5]

id0112q2801400

คำเตือน

•  หากถอดฝาหม้อน้ำหรือฝาปิดถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำในขณะที่เครื่องยนต์ร้อน ไอน้ำและน้ำเดือดอาจพุ่งออกมาและเป็นเหตุให้เกิดแผลไหม้พุพองรุนแรงหรือการบาดเจ็บรุนแรง ให้ทำการถอดฝาหม้อน้ำและฝาปิดถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำเมื่อเครื่องยนต์เย็นลงแล้ว

•  ดับเครื่องยนต์และรอให้เครื่องยนต์เย็นลงก่อน อย่างไรก็ตาม ให้ใช้ความระมัดระวังขณะถอดฝาปิดออก ใช้ผ้าหนาๆ หุ้มฝาเปิดแล้วหมุนออกช้าๆ ในทิศทางทวนเข็มนาฬิกาจนถึงจุดหยุดแรก ให้ถอยออกมาเล็กน้อยในขณะที่แรงดันระบายออก

•  เมื่อแน่ใจว่าไม่มีแรงดันเหลืออยู่แล้ว ให้ใช้ผ้ากดฝาลง เพื่อหมุนและถอดออก

หมายเหตุ

•  ถอด/ติดตั้งหม้อน้ำโดยวางโครงยึดหม้อน้ำไว้ด้านข้างชั่วคราว

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

3.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

4.  ถ่ายน้ำหล่อเย็นและน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำออก (ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-D 1.5])(ดู การเปลี่ยนถ่ายน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5])

5.  ถอดท่อหม้อน้ำด้านล่างและท่อปั๊มน้ำไฟฟ้าออกจากหม้อน้ำ

am2zzw00011309

6.  ถอดกรองอากาศและชิ้นส่วนท่ออากาศบริสุทธิ์ออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])

7.  ถอดชิ้นส่วนต่อไปนี้เพื่อให้สามารถวางโครงยึดหม้อน้ำไว้ด้านข้างชั่วคราว

•  กันชนหน้า (ดู การถอดกันชนหน้า)(ดู การติดตั้งกันชนหน้า)

•  ชุดโคมไฟหน้า (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

•  แผ่นเสริมความแข็งแรงกันชนแผ่นล่าง (ดู การถอด/ติดตั้งแผ่นเสริมความแข็งแรงกันชนแผ่นล่าง)

•  แผ่นซีล (ดู การถอด/ติดตั้งแผ่นซีล)

•  เหล็กเสริมความแข็งแรงของกันชนหน้า (ดู การถอด/ติดตั้งเหล็กเสริมความแข็งแรงของกันชนหน้า)

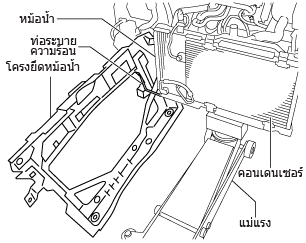

8.  วางแผงโครงยึดหม้อน้ำไว้ด้านข้างโดยให้ติดตั้งท่อระบายความร้อนดังรูป (ดู การถอด/ติดตั้งโครงยึดหม้อน้ำ)

หมายเหตุ

•  รองรับหม้อน้ำด้วยแม่แรงตะเข้

am2zzw00011310

9.  ถอดถังพักสำรองน้ำหล่อเย็น (ดู การถอด/ติดตั้งถังพักน้ำหล่อเย็น [SKYACTIV-D 1.5])

10.  ถอดส่วนประกอบของพัดลมระบายความร้อน (ดู การถอด/ติดตั้งมอเตอร์พัดลมระบายความร้อน [SKYACTIV-D 1.5])

11.  ถอดออกตามลำดับที่ระบุไว้ในตาราง

12.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

13.  เติมน้ำหล่อเย็นและน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ (ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-D 1.5])(ดู การเปลี่ยนถ่ายน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5])

14.  ตรวจสอบการรั่วซึมของน้ำหล่อเย็นและการรั่วซึมของน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-D 1.5])(ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็นในแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ [SKYACTIV-D 1.5])

15.  ปรับแนวการส่องของไฟหน้า (ดู การปรับแนวการส่องของไฟหน้า)

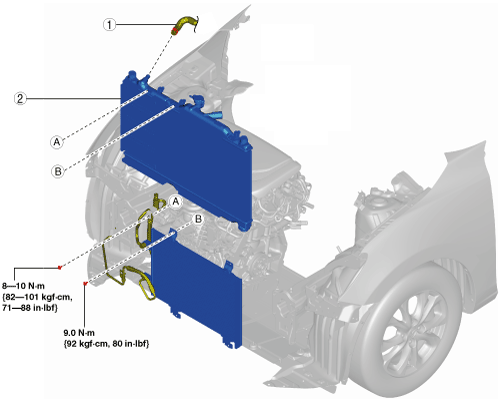

am2zzw00011311

1	ท่อถังพักแผงระบายความร้อนอากาศจากเทอร์โบชาร์จด้วยน้ำ
2	หม้อน้ำ (ดู หมายเหตุการถอดหม้อน้ำ)

หมายเหตุการถอดหม้อน้ำ

1.  เพื่อป้องกันไม่ให้แกนหม้อน้ำได้รับความเสียหาย ให้ป้องกันแกนไว้โดยใช้กระดาษแข็งปิดที่พื้นผิวของหม้อน้ำ

2.  ถอดโบลท์ที่ยึดคอนเดนเซอร์และท่อระบายความร้อนเข้ากับหม้อน้ำออก

am2zzw00011312

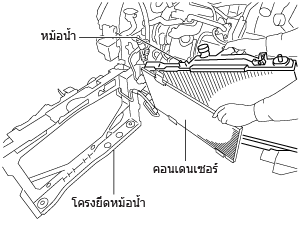

3.  แยกหม้อน้ำและคอนเดนเซอร์ออกจากกัน จากนั้นถอดหม้อน้ำออก
