การถอด/ติดตั้งมอเตอร์พัดลมระบายความร้อน [SKYACTIV-D 1.5]
id0112q2801900
1. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถ่ายน้ำหล่อเย็นออก (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5])
3. ถอดฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])
4. ถอดกรองอากาศและชิ้นส่วนท่ออากาศบริสุทธิ์ออก (ดู การถอด/ติดตั้งระบบไอดี [SKYACTIV-D 1.5])
5. ถอดถังพักสำรองน้ำหล่อเย็น (ดู การถอด/ติดตั้งถังพักน้ำหล่อเย็น [SKYACTIV-D 1.5])
6. ถอดออกตามลำดับที่ระบุไว้ในตาราง
7. ติดตั้งกลับโดยย้อนขั้นตอนการถอด
8. เติมน้ำหล่อเย็น (ดู การเปลี่ยนน้ำหล่อเย็นเครื่องยนต์ [SKYACTIV-D 1.5])
9. ตรวจสอบการรั่วซึมของน้ำหล่อเย็น (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-D 1.5])

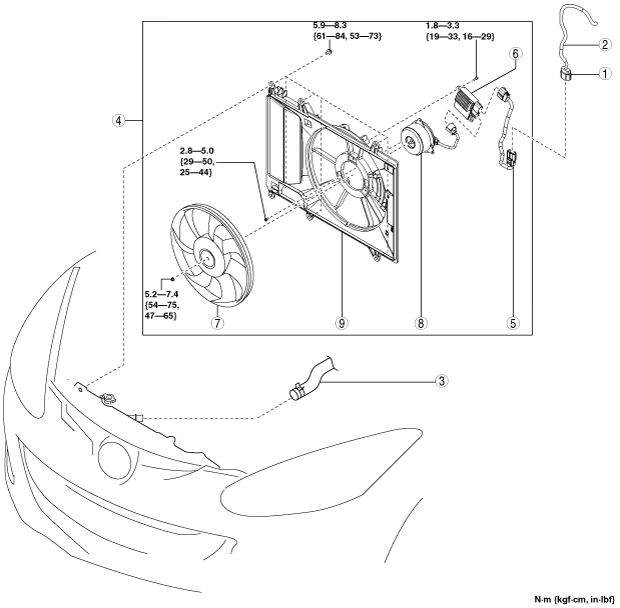

am2zzw00011314
|
|
1
|
ขั้วต่อโมดูลควบคุมพัดลม
|
|
2
|
ชุดสายไฟ
|
|
3
|
ท่อยางหม้อน้ำด้านบน
|
|
4
|
ส่วนประกอบของพัดลมระบายความร้อน
|
|
5
|
ชุดสายไฟ
|
|
6
|
โมดูลควบคุมพัดลม
|
|
7
|
พัดลมระบายความร้อน
|
|
8
|
มอเตอร์พัดลมระบายความร้อน
|
|
9
|
แผงดักลมหม้อน้ำ
|
หมายเหตุการถอดส่วนประกอบของพัดลมระบายความร้อน
1. ถอดส่วนประกอบของพัดลมระบายความร้อนออกจากห้องเครื่องยนต์ด้านบน
