การถอด/ติดตั้งหล็กเสริมความแข็งแรงของกันชนหน้า

id091000800600

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  กันชนหน้า (ดู การถอดกันชนหน้า) (ดู การติดตั้งกันชนหน้า)

(2)  ชุดโคมไฟหน้า (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

(3)  แขนดูดซับแรง (ดู การถอด/ติดตั้งแขนดูดซับแรง)

(4)  แผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

(5)  แผ่นเสริมความแข็งแรงกันชนแผ่นล่าง (ดู การถอด/ติดตั้งแผ่นเสริมความแข็งแรงกันชนแผ่นล่าง)

(6)  แผ่นซีล (ดู การถอด/ติดตั้งแผ่นซีล)

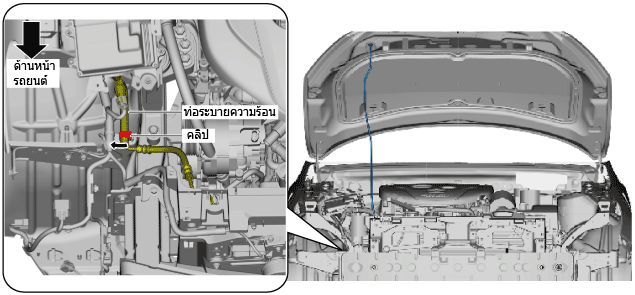

3.  ปลดคลิปและวางท่อไว้ตามตำแหน่งลูกศรดังรูป (SKYACTIV-G 1.3, SKYACTIV-G 1.5)

am2zzw00008785

คำเตือน

•  ใช้เทปกระดาษติดยึดเหล็กค้ำฝากระโปรงหน้าไว้เพื่อไม่ให้หลุดออกมา มิฉะนั้น ฝากระโปรงหน้าอาจหล่นลงมาและส่งผลให้ได้รับบาดเจ็บ

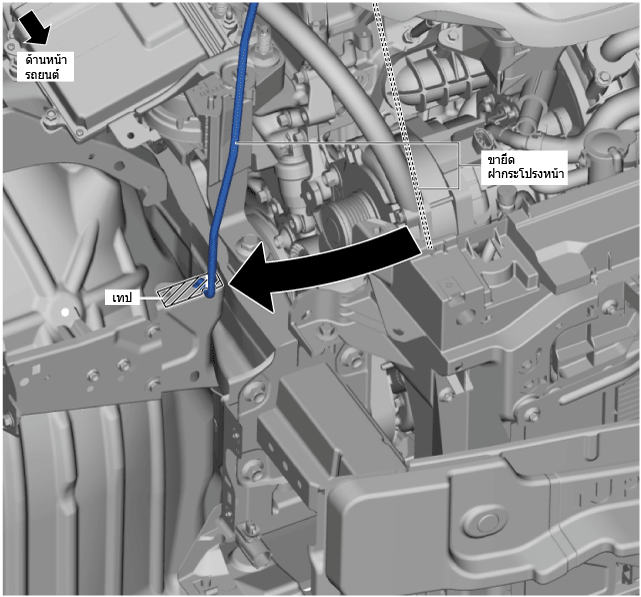

4.  ปรับตำแหน่งของเหล็กค้ำฝากระโปรงหน้าไปยังตำแหน่งในภาพ

am2zzw00008786

ข้อควรระวัง

•  เมื่อต้องการถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออก ต้องใช้แม่แรงตะเข้เพื่อรองรับโครงยึดหม้อน้ำไว้เสมอ มิฉะนั้น โครงยึดหม้อน้ำหรือหม้อน้ำอาจหล่นออกและเกิดความเสียหายได้

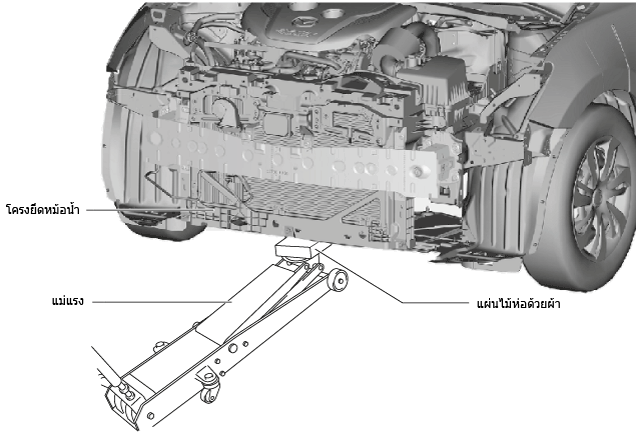

5.  รองรับหม้อน้ำด้วยแม่แรงตะเข้

am2zzw00008787

ข้อควรระวัง

•  ถอดโบลท์ติดตั้งเหล็กเสริมความแข็งแรงของกันชนหน้าโดยใช้ผู้ปฏิบัติงานสองคน คนหนึ่งคอยรับเหล็กเสริมความแข็งแรงของกันชนหน้า หากถอดโบลท์ติดตั้งเหล็กเสริมความแข็งแรงของกันชนหน้าโดยไม่มีคนคอยรับ เหล็กเสริมความแข็งแรงของกันชนหน้าอาจหล่นออกและได้รับความเสียหาย

6.  ถอดโบลท์ออก

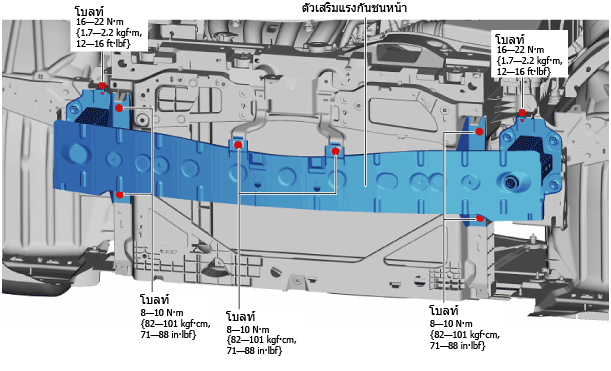

เหล็กเสริมความแข็งแรงของกันชนหน้า แบบ A

am2zzw00008788

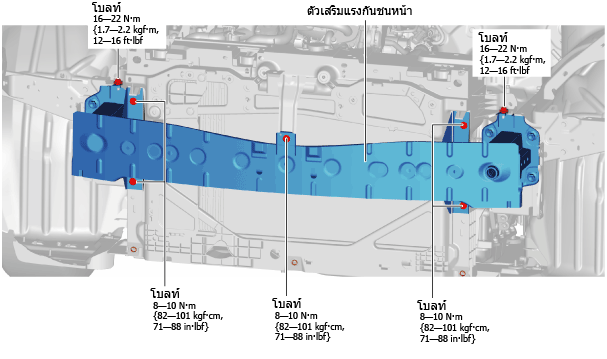

เหล็กเสริมความแข็งแรงของกันชนหน้า แบบ B

am2zzw00008789

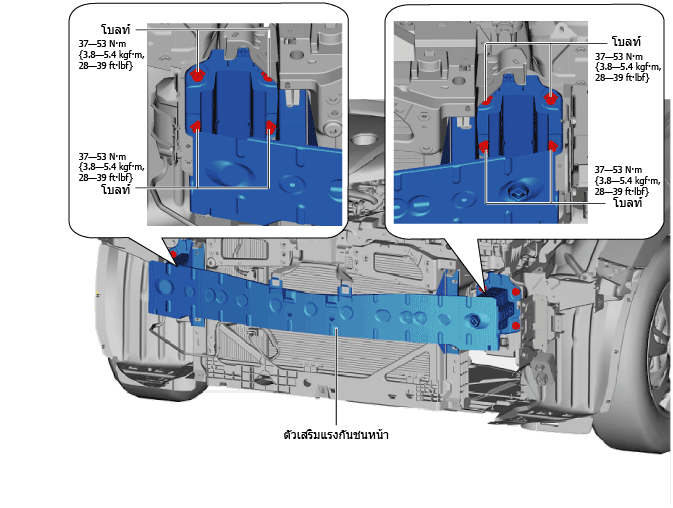

7.  ถอดโบลท์ออก

adejjw00010285

8.  ถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออก

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

10.  ปรับแนวการส่องของไฟหน้า (ดู การปรับแนวการส่องของไฟหน้า)
