การถอด/ติดตั้งโครงยึดหม้อน้ำ

id091000801900

SKYACTIV-G 1.3, SKYACTIV-G 1.5

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  กันชนหน้า (ดู การถอดกันชนหน้า) (ดู การติดตั้งกันชนหน้า)

(2)  ชุดโคมไฟหน้า (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

(3)  แผ่นเสริมความแข็งแรงกันชนแผ่นล่าง (ดู การถอด/ติดตั้งแผ่นเสริมความแข็งแรงกันชนแผ่นล่าง)

(4)  แผ่นซีล (ดู การถอด/ติดตั้งแผ่นซีล)

(5)  แผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

(6)  เซ็นเซอร์ตรวจจับตำแหน่งการชน (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับตำแหน่งการชน [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(7)  เซ็นเซอร์อุณหภูมิภายนอก (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศแบบธรรมดา]) (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศอัตโนมัติ])

(8)  สลักฝากระโปรงหน้า (ดู การถอด/ติดตั้งสลักกระโปรงหน้า)

(9)  แตร (ดู การถอด/ติดตั้งแตร)

3.  กดขาล็อกของโครงยึดถังเก็บน้ำล้างกระจกตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วกดโครงยึดถังเก็บน้ำล้างกระจกตามทิศทางลูกศร (2) เพื่อปลดโครงยึดถังเก็บน้ำลด้งกระจกออกจากตัวถัง

am2zzw00008810

4.  ถอดคลิปของชุดสายไฟที่ยึดอยู่กับโครงยึดหม้อน้ำออก

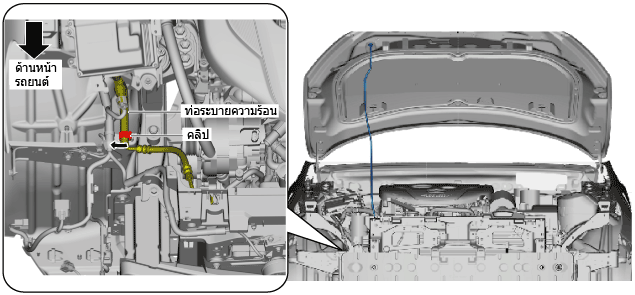

5.  ถอดคลิปยึดตามทิศทางลูกศรที่แสดงในภาพแล้วติดตั้งท่อระบายความร้อนไว้ด้านข้าง

am2zzw00008811

คำเตือน

•  ใช้เทปกระดาษติดยึดเหล็กค้ำฝากระโปรงหน้าไว้เพื่อไม่ให้หลุดออกมา มิฉะนั้น ฝากระโปรงหน้าอาจหล่นลงมาและส่งผลให้ได้รับบาดเจ็บ

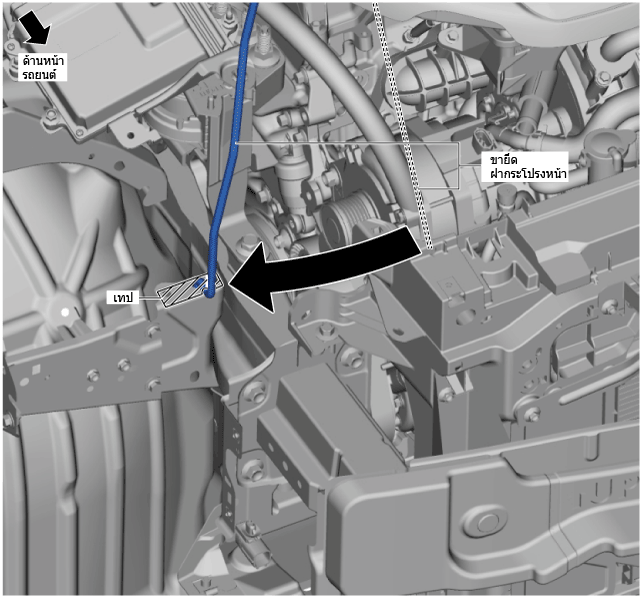

6.  ปรับตำแหน่งของเหล็กค้ำฝากระโปรงหน้าไปยังตำแหน่งในภาพ

am2zzw00008812

ข้อควรระวัง

•  เหล็กเสริมความแข็งแรงของกันชนหน้ารองรับโครงยึดหม้อน้ำอยู่ หลังจากถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออกแล้ว โครงยึดหม้อน้ำจะต้องรับน้ำหนักที่มากเกินไป ส่งผลให้เกิดความเสียหายได้ เมื่อต้องการถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออก ต้องใช้แม่แรงตะเข้เพื่อรองรับโครงยึดหม้อน้ำไว้เสมอ

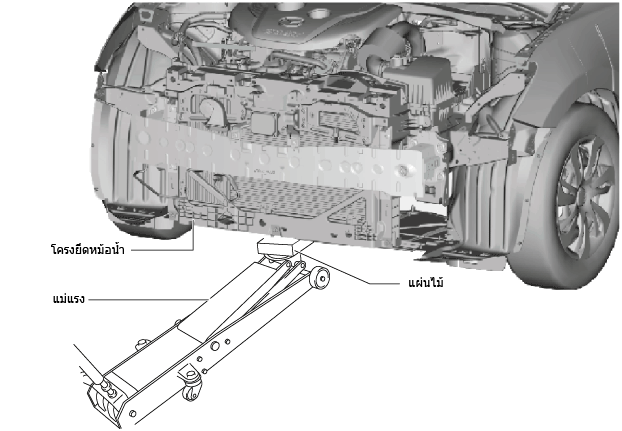

7.  รองรับโครงยึดหม้อน้ำด้วยแม่แรงตะเข้

am2zzw00008813

8.  ถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออก (ดู การถอด/ติดตั้งเหล็กเสริมความแข็งแรงของกันชนหน้า)

9.  ค่อยๆ ลดระดับแม่แรงตะเข้

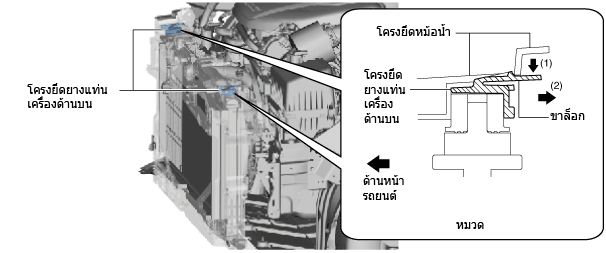

10.  กดแถบตามทิศทางลูกศร (1) ดังรูป ถอดโครงยึดยางยึดด้านบนตามทิศทางลูกศร (2) ดังรูป

am2zzw00008814

ข้อควรระวัง

•  ถอดหม้อน้ำออกจากโครงยึดหม้อน้ำโดยใช้ผู้ปฏิบัติงานสองคน มิฉะนั้น หม้อน้ำอาจหล่นลงมาและส่งผลให้ได้รับบาดเจ็บ

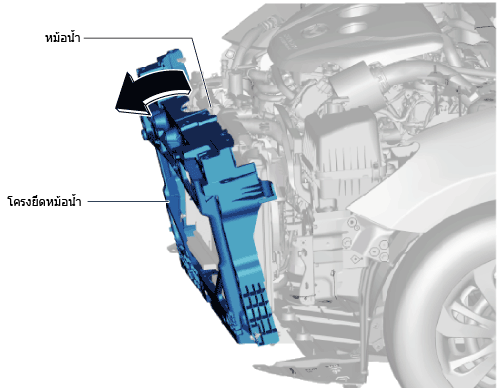

11.  ใช้มือจับส่วนบนของหม้อน้ำและเอียงโครงยึดหม้อน้ำไปทางด้านหน้าของรถ

adejjw00010180

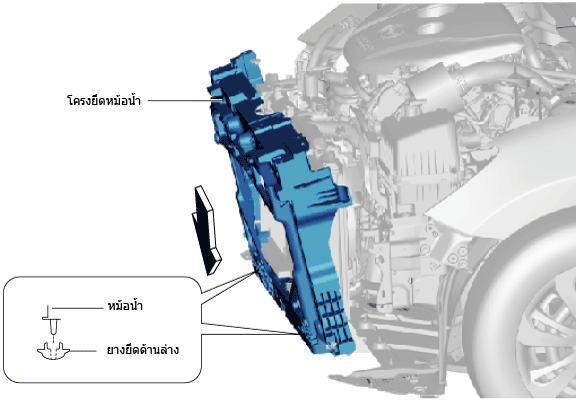

12.  ขยับโครงยึดหม้อน้ำตามทิศทางลูกศรดังรูป ขณะที่ใช้มือจับหม้อน้ำไว้ ปลดหม้อน้ำออกจากยางยึดด้านล่าง

am2zzw00008815

13.  ถอดโครงยึดหม้อน้ำออก

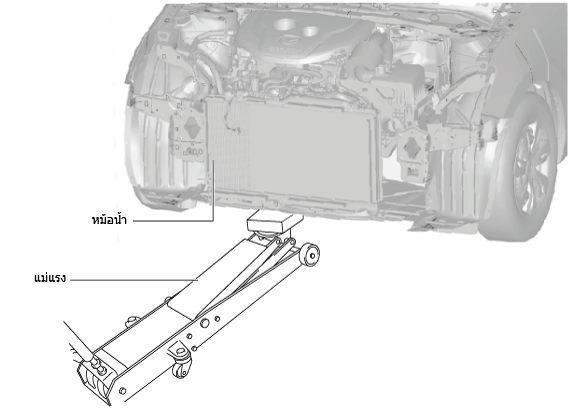

14.  รองรับหม้อน้ำด้วยแม่แรงตะเข้

am2zzw00008816

15.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

16.  ปรับแนวการส่องของไฟหน้า (ดู การปรับแนวการส่องของไฟหน้า)

SKYACTIV-D 1.5

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถ่ายน้ำยาแอร์ออก (ดู การเติมน้ำยาแอร์)

3.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  กันชนหน้า (ดู การถอดกันชนหน้า)(ดู การติดตั้งกันชนหน้า)

(2)  ชุดโคมไฟหน้า (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

(3)  แผ่นเสริมความแข็งแรงกันชนแผ่นล่าง (ดู การถอด/ติดตั้งแผ่นเสริมความแข็งแรงกันชนแผ่นล่าง)

(4)  แผ่นซีล (ดู การถอด/ติดตั้งแผ่นซีล)

(5)  แผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

(6)  เซ็นเซอร์ตรวจจับตำแหน่งการชน (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับตำแหน่งการชน [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(7)  เซ็นเซอร์อุณหภูมิภายนอก (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศแบบธรรมดา]) (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศอัตโนมัติ])

(8)  สลักฝากระโปรงหน้า (ดู การถอด/ติดตั้งสลักกระโปรงหน้า)

(9)  แตร (ดู การถอด/ติดตั้งแตร)

(10)  ท่อระบายความร้อน A (ดู การถอด/ติดตั้งสายน้ำยาแอร์ [SKYACTIV-D 1.5])

4.  กดขาล็อกของโครงยึดถังเก็บน้ำล้างกระจกตามทิศทางลูกศร (1) ที่แสดงในภาพ แล้วดึงโครงยึดถังเก็บน้ำล้างกระจกตามทิศทางลูกศร (2) เพื่อปลดโครงยึดถังเก็บน้ำล้างกระจกออกจากโครงยึดหม้อน้ำ

am2zzw00008810

5.  ถอดคลิปของชุดสายไฟที่ยึดอยู่กับโครงยึดหม้อน้ำออก

คำเตือน

•  ใช้เทปกระดาษติดยึดเหล็กค้ำฝากระโปรงหน้าไว้เพื่อไม่ให้หลุดออกมา มิฉะนั้น ฝากระโปรงหน้าอาจหล่นลงมาและส่งผลให้ได้รับบาดเจ็บ

6.  ปรับตำแหน่งของเหล็กค้ำฝากระโปรงหน้าไปยังตำแหน่งในภาพ

am2zzw00008812

ข้อควรระวัง

•  เมื่อต้องการถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออก ต้องใช้แม่แรงตะเข้เพื่อรองรับโครงยึดหม้อน้ำไว้เสมอ มิฉะนั้น โครงยึดหม้อน้ำหรือหม้อน้ำอาจหล่นออกและเกิดความเสียหายได้

7.  รองรับโครงยึดหม้อน้ำด้วยแม่แรงตะเข้

am2zzw00008813

8.  ถอดเหล็กเสริมความแข็งแรงของกันชนหน้าออก (ดู การถอด/ติดตั้งเหล็กเสริมความแข็งแรงของกันชนหน้า)

9.  ค่อยๆ ลดระดับแม่แรงตะเข้

10.  กดแถบตามทิศทางลูกศร (1) ดังรูป ถอดโครงยึดยางยึดด้านบนตามทิศทางลูกศร (2) ดังรูป

am2zzw00008814

ข้อควรระวัง

•  ถอดหม้อน้ำออกจากโครงยึดหม้อน้ำโดยใช้ผู้ปฏิบัติงานสองคน มิฉะนั้น หม้อน้ำอาจหล่นลงมาและส่งผลให้ได้รับบาดเจ็บ

11.  ใช้มือจับส่วนบนของหม้อน้ำและเอียงโครงยึดหม้อน้ำไปทางด้านหน้าของรถ

adejjw00010180

12.  ขณะที่ถือหม้อน้ำด้านบน ขยับโครงยึดหม้อน้ำตามทิศทางลูกศรดังรูป และปลดยางยึดด้านล่างออกจากหม้อน้ำ

am2zzw00008815

13.  ถอดโครงยึดหม้อน้ำออก

14.  รองรับหม้อน้ำด้วยแม่แรงตะเข้

am2zzw00008816

15.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

16.  ปรับแนวการส่องของไฟหน้า (ดู การปรับแนวการส่องของไฟหน้า)
