การถอด/ติดตั้งกรอบพวงมาลัย

id061300803400

คำเตือน

•  การจัดการกับถุงลมนิรภัยอย่างไม่เหมาะสม อาจทำให้ถุงลมนิรภัยพองตัวโดยไม่ตั้งใจ และอาจทำให้บาดเจ็บสาหัสได้ ให้อ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย SRS ก่อนที่จะทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

หมายเหตุ

•  มีความจำเป็นที่จะต้องหมุนพวงมาลัย เมื่อต้องการถอดโมดูลถุงลมนิรภัยด้านคนขับออก หากปิดสวิตช์กุญแจโดยที่ประตูด้านคนขับปิดอยู่ พวงมาลัยจะล็อก ปฏิบัติตามขั้นตอนที่ 1 ถึง 3 เพื่อปลดล็อกพวงมาลัย

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  เปิดประตูด้านคนขับ

3.  OFF สวิตช์กุญแจ

4.  ถอดสายแบตเตอรี่ขั้วลบออกและรอ อย่างน้อย 1 นาที (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  โมดูลถุงลมนิรภัยด้านคนขับ (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(2)  พวงมาลัย (ดู การถอด/การติดตั้งพวงมาลัยและแกนพวงมาลัย)

(3)  ฝาครอบข้างพวงมาลัย (รุ่นที่ไม่มีสวิตช์ควบคุมบนพวงมาลัย) (ดู การถอด/การติดตั้งฝาครอบข้างพวงมาลัย)

(4)  สวิตช์ควบคุมบนพวงมาลัย (รุ่นที่มีสวิตช์ควบคุมบนพวงมาลัย) (ดู การถอด/ติดตั้งสวิตช์ควบคุมบนพวงมาลัย)

6.  ติดเทปป้องกันตรงตำแหน่งที่แรเงาดังรูป

am2zzw00009874

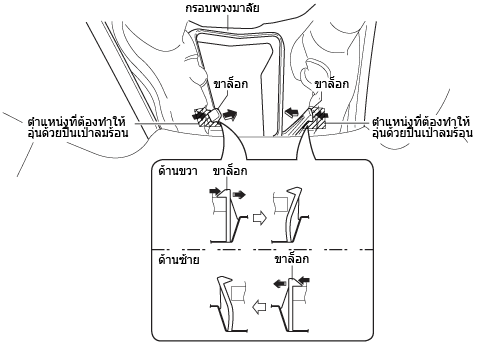

7.  ทำความร้อนบริเวณที่แรเงาดังรูป และทำให้พลาสติกแข็งบริเวณพวงมาลัยอ่อนลงโดยใช้ปืนเป่าลมร้อน

am2zzw00009875

8.  กดแถบยึดตามทิศทางลูกศรดังรูปแล้วปลดแถบออก

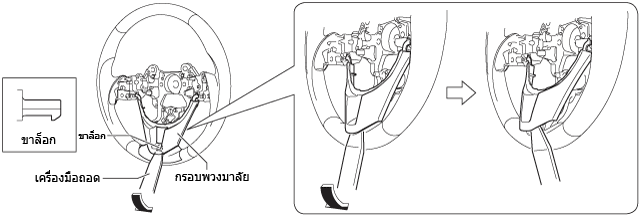

9.  สอดเครื่องมือถอดเข้าไปในตำแหน่งที่แสดงในภาพ ขยับไปตามทิศทางลูกศรที่แสดงในภาพ แล้วถอดออก

am2zzw00009876

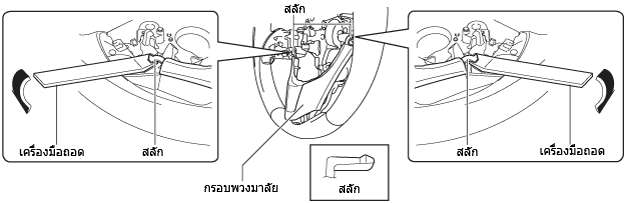

10.  สอดเครื่องมือถอดเข้าไปในตำแหน่งที่แสดงในภาพ ขยับไปตามทิศทางลูกศรที่แสดงในภาพ แล้วถอดสลักออก

am2zzw00009877

11.  ถอดกรอบพวงมาลัยออก

12.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
