การถอด/ติดตั้งฝาครอบข้างพวงมาลัย

id061300803300

คำเตือน

•  การจัดการกับถุงลมนิรภัยอย่างไม่เหมาะสม อาจทำให้ถุงลมนิรภัยพองตัวโดยไม่ตั้งใจ และอาจทำให้บาดเจ็บสาหัสได้ ให้อ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย SRS ก่อนที่จะทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน])

หมายเหตุ

•  มีความจำเป็นที่จะต้องหมุนพวงมาลัย เมื่อต้องการถอดโมดูลถุงลมนิรภัยด้านคนขับออก หากปิดสวิตช์กุญแจโดยที่ประตูด้านคนขับปิดอยู่ พวงมาลัยจะล็อก ปฏิบัติตามขั้นตอนที่ 1 ถึง 3 เพื่อปลดล็อกพวงมาลัย

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  เปิดประตูด้านคนขับ

3.  OFF สวิตช์กุญแจ

4.  ถอดสายแบตเตอรี่ขั้วลบออก และรอ อย่างน้อย 1 นาที (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5.  ถอดโมดูลถุงลมนิรภัยด้านคนขับออก (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน])

6.  ถอดพวงมาลัย (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

7.  ติดเทปป้องกันที่ช่องว่างระหว่างพวงมาลัยและฝาครอบดังแสดงในภาพ

am2zzw00009866

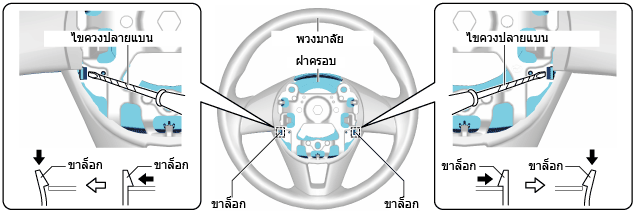

8.  ใช้ไขควงปากแบนที่พันเทปไว้กดที่แถบยึดของฝาครอบตามทิศทางลูกศรที่แสดงในภาพเพื่อปลดแถบยึดของฝาครอบออกจากพวงมาลัย

am2zzw00009867

9.  สอดเครื่องมือถอดหมุดยึดเข้าไปในช่องว่างระหว่างพวงมาลัยและฝาครอบดังแสดงในภาพ

am2zzw00009868

10.  เลื่อนเครื่องมือถอดหมุดยึดตามทิศทางลูกศรที่แสดงในภาพแล้วปลดแถบยึดของฝาครอบออกจากพวงมาลัย

11.  ถอดฝาครอบออกพร้อมกับปลดสลักยึดออกจากพวงมาลัย

am2zzw00009869

12.  ทำความร้อนบริเวณที่แรเงาดังรูป และทำให้พลาสติกแข็งบริเวณพวงมาลัยอ่อนลงโดยใช้ปืนเป่าลมร้อน

am2zzw00009870

13.  ในขณะที่กดแถบยึดของฝาครอบข้างพวงมาลัยตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้กดฝาครอบข้างพวงมาลัยตามทิศทางลูกศร (2) เพื่อปลดแถบยึดฝาครอบข้างพวงมาลัยออก

14.  ทำความร้อนบริเวณที่แรเงาดังรูป และทำให้พลาสติกแข็งบริเวณพวงมาลัยอ่อนลงโดยใช้ปืนเป่าลมร้อน

am2zzw00009871

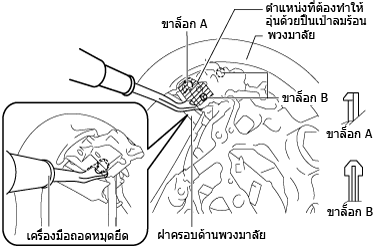

15.  สอดเครื่องมือถอดหมุดยึดเข้าไปในตำแหน่งที่แสดงในภาพ

16.  ขยับเครื่องมือถอดหมุดยึดตรงไปทางทิศทางที่แสดงในภาพแล้วถอดแถบยึด A และแถบยึด B ของฝาครอบข้างพวงมาลัยออกจากพวงมาลัย

ข้อควรระวัง

•  เมื่อจะถอดสลักยึดของฝาครอบข้างพวงมาลัยออก ให้ดึงออกตรงๆ ถ้าไม่ขยับเครื่องมือถอดหมุดยึดตรงๆ สลักยึดอาจเสียหายได้

หมายเหตุ

•  เนื่องจากสลักยึดของฝาครอบข้างพวงมาลัยติดตั้งอยู่ตรงส่วนพลาสติกแข็งของพวงมาลัย การยึดติดจึงค่อนข้างแน่น

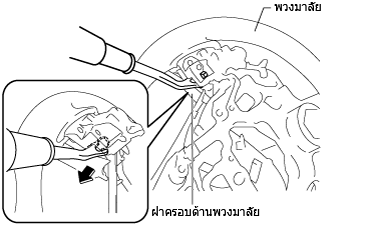

am2zzw00009872

17.  ถอดฝาครอบข้างพวงมาลัยในขณะที่ถอดสลักยึดของฝาครอบออก

am2zzw00009873

18.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
