1
|
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
• มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
|
ใช่
|
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
• หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
2
|
ตรวจสอบรหัส DTC ของการสื่อสารกับโมดูล
• OFF สวิตช์กุญแจ จากนั้น ON (ดับเครื่องยนต์)
• ปฏิบัติกระบวนการเข้าสู่รหัสปัญหาที่ค้างอยู่และขั้นตอนการอ่านรหัส DTC
• รหัสที่ค้างอยู่และ/หรือรหัส DTC อื่นๆ แสดงขึ้น ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัสที่ค้างอยู่ หรือรหัส DTC ที่เกี่ยวข้อง
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
3
|
ยืนยันรหัส DTC ของ BCM
• ทำการตรวจสอบรหัส DTC ของ BCM โดยใช้ M-MDS
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
4
|
ตรวจยืนยันรหัส DTC ของโมดูลควบคุม SAS
• ดำเนินการตรวจสอบรหัส DTC ของโมดูลควบคุม SAS โดยใช้ M-MDS
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
5
|
ยืนยันรหัส DTC ของแผงหน้าปัด
• ตรวจสอบรหัส DTC ของแผงหน้าปัด โดยใช้ M-MDS
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
6
|
ตรวจสอบสภาพของขั้วต่อโมดูลควบคุม SAS
• OFF สวิตช์กุญแจ
• ปลดขั้วต่อโมดูลควบคุม SAS
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้นไปยังขั้นตอนที่ 8
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
7
|
ตรวจสอบสภาพของขั้วต่อ PCM
• ปลดขั้วต่อ PCM
• ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
• พบความบกพร่องใดๆ ใช่หรือไม่?
|
ใช่
|
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้น ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
• สายสัญญาณการสื่อสาร CAN อาจเป็นสาเหตุ

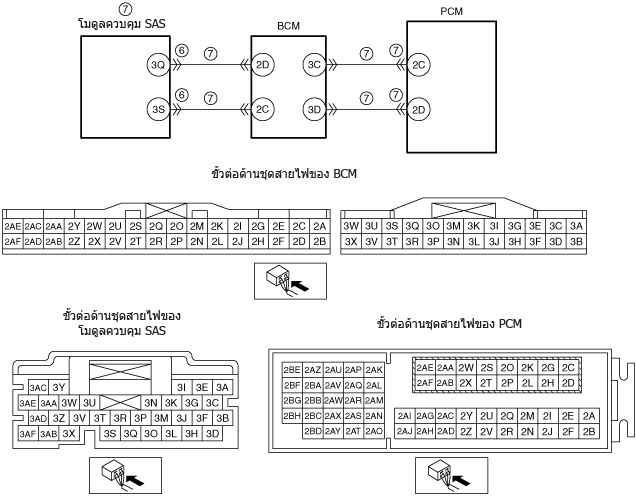

• โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วต่อไปนี้หรือไม่:
-
― ขั้ว 3Q ของโมดูลควบคุม SAS — ขั้ว 2D ของ BCM
― ขั้ว 3S ของโมดูลควบคุม SAS — ขั้ว 2C ของ BCM
― ขั้ว 3C ของ BCM — ขั้ว 2C ของ PCM
― ขั้ว 3D ของ BCM — ขั้ว 2D ของ PCM
ถ้ามีขั้วต่อร่วม:
-
• หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย การหลุดหลวมของสลักของขั้วต่อร่วมและขั้ว และความบกพร่องของชุดสายไฟร่วม
― ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
-
― ซ่อมแซมหรือเปลี่ยนสายไฟ
หากยังคงมีความผิดปกติเกิดขึ้น ให้เปลี่ยนโมดูลควบคุม SAS
ไปยังขั้นตอนถัดไป
|
|
8
|
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
• ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
• ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
• ปฏิบัติขั้นตอนการอ่านรหัส DTC
• รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
|
ใช่
|
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
• หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
|
|
ไม่ใช่
|
ไปยังขั้นตอนถัดไป
|
|
9
|
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
• ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
• แสดงรหัส DTC ใดๆ ใช่หรือไม่?
|
ใช่
|
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
|
|
ไม่ใช่
|
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
|
