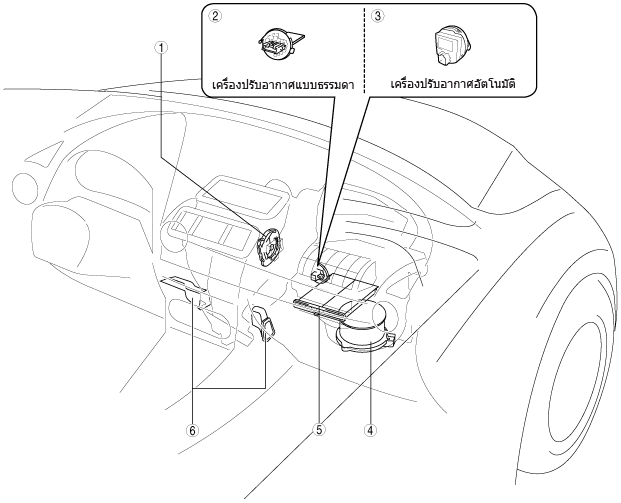

ภาพตำแหน่งระบบพื้นฐานของ HVAC

id071100801700

am2zzw00009609

1	ส่วนเชื่อมต่อหลักของโหมดทิศทางการไหลของอากาศ (ดู การถอด/ติดตั้งส่วนเชื่อมต่อหลักของโหมดทิศทางการไหลของอากาศ)
2	ตัวต้านทาน (เครื่องปรับอากาศแบบธรรมดา) (ดู การถอด/ติดตั้งตัวต้านทาน) (ดู การตรวจสอบตัวต้านทาน)
3	ตัวควบคุมพัดลมโบลเวอร์ (เครื่องปรับอากาศอัตโนมัติ) (ดู การถอด/ติดตั้งตัวควบคุมพัดลมโบลเวอร์) (ดู การตรวจสอบชุดควบคุมพัดลมโบลเวอร์)
4	มอเตอร์โบว์เวอร์ (ดู การถอด/ติดตั้งมอเตอร์โบลเวอร์) (ดู การตรวจสอบมอเตอร์โบลเวอร์)
5	กรองอากาศ (ดู การถอด/ติดตั้งกรองอากาศ) (ดู การตรวจสอบกรองอากาศ)
6	ท่อลมร้อนด้านหน้า (ดู การถอด/ติดตั้งท่อลมร้อนด้านหน้า)

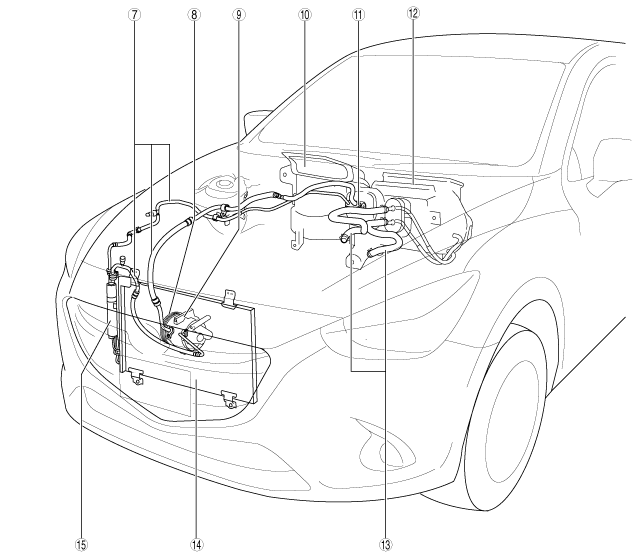

SKYACTIV-G 1.3, SKYACTIV-G 1.5

am2zzw00009610

7	ท่อน้ำยาแอร์ (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
8	คลัตช์แม่เหล็ก (ดู การถอดแยก/ประกอบคลัตช์แม่เหล็ก [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การปรับตั้งคลัตช์แม่เหล็ก [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การตรวจสอบคลัตช์แม่เหล็ก [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
9	คอมเพรสเซอร์ A/C (ดู การถอด/ติดตั้งคอมเพรสเซอร์ A/C [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
10	ชุดโบลเวอร์ (ดู การถอด/ติดตั้งชุดโบลเวอร์) (ดู การถอดแยก/ประกอบชุดโบลเวอร์)
11	เอ็กซ์แพนชั่นวาล์ว (ดู การถอด/ติดตั้งเอ็กซ์แพนชั่นวาล์ว)
12	ชุด A/C (ดู การถอด/ติดตั้งชุด A/C) (ดู การถอดแยก/ประกอบชุด A/C) (ดู การถอด/ติดตั้งเอ็กซ์แพนชั่นวาล์ว) (ดู การตรวจสอบบอีวาปอเรเตอร์) (ดู การตรวจสอบแผงคอยล์ร้อน)
13	ท่อฮีตเตอร์ (ดู การถอด/ติดตั้งท่อฮีตเตอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])
14	คอนเดนเซอร์ (ดู การถอด/ติดตั้งคอนเดนเซอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู การตรวจสอบคอนเดนเซอร์)
15	รีซีฟเวอร์/ดรายเออร์ (ดู การถอด/ติดตั้งรีซีฟเวอร์/ดรายเออร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

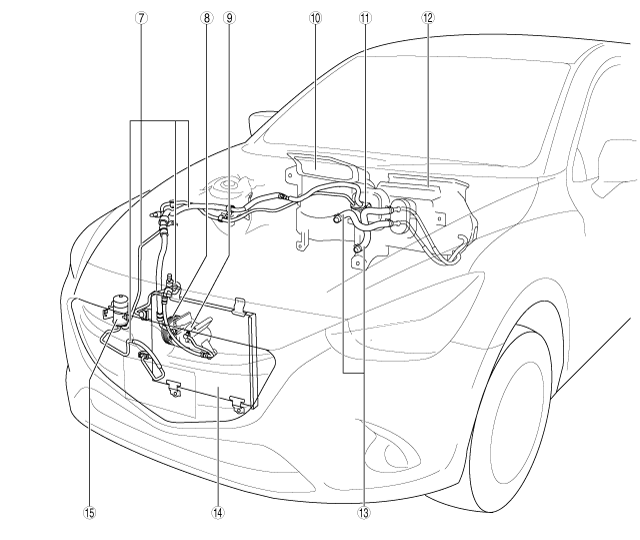

SKYACTIV-D 1.5

am2zzw00009611

7	ท่อน้ำยาแอร์ (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])
8	คลัตช์แม่เหล็ก (ดู การถอดแยก/ประกอบคลัตช์แม่เหล็ก [SKYACTIV-D 1.5]) (ดู การปรับคลัตช์แม่เหล็ก [SKYACTIV-D 1.5]) (ดู การตรวจสอบคลัตช์แม่เหล็ก [SKYACTIV-D 1.5])
9	คอมเพรสเซอร์ A/C (ดู การถอด/ติดตั้งคอมเพรสเซอร์ A/C [SKYACTIV-D 1.5].)
10	ชุดโบลเวอร์ (ดู การถอด/ติดตั้งชุดโบลเวอร์) (ดู การถอดแยก/ประกอบชุดโบลเวอร์)
11	เอ็กซ์แพนชั่นวาล์ว (ดู การถอด/ติดตั้งเอ็กซ์แพนชั่นวาล์ว)
12	ชุด A/C (ดู การถอด/ติดตั้งชุด A/C) (ดู การถอดแยก/ประกอบชุด A/C) (ดู การถอด/ติดตั้งเอ็กซ์แพนชั่นวาล์ว) (ดู การตรวจสอบบอีวาปอเรเตอร์) (ดู การตรวจสอบแผงคอยล์ร้อน)
13	ท่อฮีตเตอร์ (ดู การถอด/ติดตั้งท่อฮีตเตอร์ [SKYACTIV-D 1.5])
14	คอนเดนเซอร์ (ดู การถอด/ติดตั้งคอนเดนเซอร์ [SKYACTIV-D 1.5]) (ดู การตรวจสอบคอนเดนเซอร์)
15	รีซีฟเวอร์/ดรายเออร์ (ดู การถอด/ติดตั้งรีซีฟเวอร์/ดรายเออร์ [SKYACTIV-D 1.5])
