การถอด/ติดตั้งคอมเพรสเซอร์ A/C [SKYACTIV-D 1.5]

id0711008010l2

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถ่ายน้ำยาแอร์ออก (ดู การฟื้นฟูน้ำยาแอร์)(ดู การเติมน้ำยาแอร์)

3.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 2)

4.  ถอดล้อหน้า (ด้านขวา) ออก (ดู ขั้นตอนทั่วไป (เพลาหน้าและเพลาหลัง))

5.  ถอดถังพักน้ำหล่อเย็น (ดู การถอด/ติดตั้งถังพักน้ำหล่อเย็น [SKYACTIV-D 1.5])

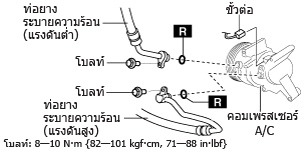

6.  ปลดขั้วต่อ

am2zzw00009595

7.  ถอดโบลท์ออก

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

8.  ถอดท่อระบายความร้อนออก (LO) (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])

9.  ถอดท่อระบายความร้อนออก (HI) (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])

10.  ถอดโบลท์ออก

am2zzw00009596

11.  งอส่วนด้านหน้าของบังโคลน (ด้านขวา) ไปทางด้านหลัง (ดู การถอด/ติดตั้งบังโคลน)

12.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

13.  ถอดแผ่นกันโคลนหน้า (ดู การถอด/ติดตั้งแผ่นกันโคลน)

14.  ถอดสายพานขับออก (ดู การถอด/ติดตั้งสายพานขับ [SKYACTIV-D 1.5])

15.  ถอดโบลท์ และถอดโครงยึดท่อหม้อน้ำด้านล่างออกจากคอมเพรสเซอร์ A/C

am2zzw00009597

16.  ถอดโบลท์ออก

am2zzw00009598

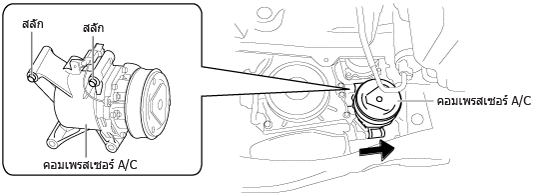

17.  ขยับคอมเพรสเซอร์ A/C ตามทิศทางดังรูป แล้วปลดสลักยึดออกจากเครื่องยนต์

am2zzw00009599

18.  ถอดคอมเพรสเซอร์ A/C ตามทิศทางดังรูป โดยระวังอย่าให้น้ำมันคอมเพรสเซอร์หกกระเด็น

am2zzw00009600

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

19.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งคอมเพรสเซอร์ A/C)

20.  ดำเนินการทดสอบประสิทธิภาพของระบบน้ำยาแอร์ (ดู การทดสอบประสิทธิภาพของระบบน้ำยาแอร์)

หมายเหตุการติดตั้งคอมเพรสเซอร์ A/C

ข้อควรระวัง

•  เนื่องจากคุณสมบัติในการดูดซับความชื้นได้สูงของน้ำมันคอมเพรสเซอร์ จึงอาจทำให้มีการดูดซับความชื้นที่เหลือหลังจากเวลาผ่านไปนานๆ ซึ่งส่งผลกระทบต่อประสิทธิภาพการทำงานของ A/C ถ่ายน้ำมันคอมเพรสเซอร์ออกและเติมกลับเข้าไปใหม่ภายใน 10 นาที

1.  หมุนเพลาคอมเพรสเซอร์ A/C ตัวใหม่ หกถึงแปดรอบในขณะที่เทน้ำมันคอมเพรสเซอร์ลงในภาชนะตวงวัดที่สะอาด ใช้น้ำมันคอมเพรสเซอร์นี้เติมลงในคอมเพรสเซอร์ตัวใหม่ อย่าให้น้ำมันคอมเพรสเซอร์ปนเปื้อนสิ่งสกปรก

2.  หมุนเพลาคอมเพรสเซอร์ A/C ตัวเก่าหกถึงแปดรอบในขณะที่เทน้ำมันคอมเพรสเซอร์ลงในภาชนะตวงวัดที่สะอาดอีกใบ

3.  เปรียบเทียบปริมาณน้ำมัน ปริมาณของน้ำมันที่ถ่ายออกจากคอมเพรสเซอร์ A/C ตัวใหม่ควรมากกว่าตัวเก่า

4.  เติมน้ำมันจากคอมเพรสเซอร์ A/C ตัวเก่าในปริมาณที่เท่ากันลงในคอมเพรสเซอร์ A/C ตัวใหม่

ac5uuw00001167
