การถอด/ติดตั้งเอ็กซ์แพนชั่นวาล์ว

id071100800400

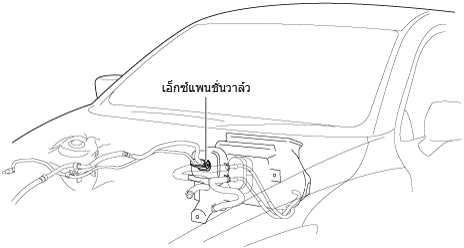

ตำแหน่งติดตั้ง

am2zzw00009858

SKYACTIV-G 1.3, SKYACTIV-G 1.5

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ระบายน้ำยาแอร์ออกจากระบบ (ดู การฟื้นฟูน้ำยาแอร์)(ดู การเติมน้ำยาแอร์)

3.  ถอดฝาครอบเครื่อง (ดู การถอด/ติดตั้งฝาครอบเครื่อง [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

4.  ถอดน็อตติดตั้งโครงยึดท่อระบายความร้อน (LO) (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])

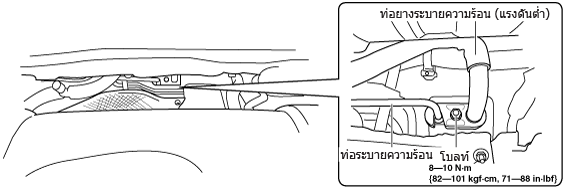

5.  ถอดโบลท์ จากนั้นปลดท่อยางระบายความร้อน (LO) และท่อระบายความร้อน อย่าให้น้ำมันคอมเพรสเซอร์หกกระเด็น (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

am2zzw00009588

ข้อควรระวัง

•  หากมีความชื้นหรือสิ่งแปลกปลอมหลุดเข้าไปในวงจรทำความเย็น ประสิทธิภาพในการทำความเย็นจะลดลงและจะเกิดเสียงดังผิดปกติขึ้น ให้ปิดหรืออุดรูหรือช่องต่างๆ ทั้งหมดที่เปิดอยู่หลังจากถอดชิ้นส่วนต่างๆ ในวงจรทำความเย็นออกแล้ว เพื่อไม่ให้ความชื้นและสิ่งแปลกปลอมเข้าไปในวงจรได้

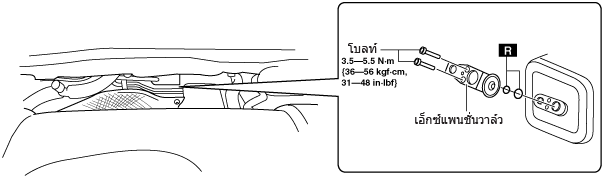

6.  ถอดโบลท์ออก

am2zzw00009589

7.  ถอดเอ็กซ์แพนชั่นวาล์วออก อย่าให้น้ำมันคอมเพรสเซอร์หกกระเด็น

ข้อควรระวัง

•  หากมีความชื้นหรือสิ่งแปลกปลอมหลุดเข้าไปในวงจรทำความเย็น ประสิทธิภาพในการทำความเย็นจะลดลงและจะเกิดเสียงดังผิดปกติขึ้น ให้ปิดหรืออุดรูหรือช่องต่างๆ ทั้งหมดที่เปิดอยู่หลังจากถอดชิ้นส่วนต่างๆ ในวงจรทำความเย็นออกแล้ว เพื่อไม่ให้ความชื้นและสิ่งแปลกปลอมเข้าไปในวงจรได้

8.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

9.  ดำเนินการทดสอบประสิทธิภาพของระบบน้ำยาแอร์ (ดู การทดสอบประสิทธิภาพของระบบน้ำยาแอร์)

SKYACTIV-D 1.5

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ระบายน้ำยาแอร์ออกจากระบบ (ดู การฟื้นฟูน้ำยาแอร์)(ดู การเติมน้ำยาแอร์)

3.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ฝาครอบเครื่องยนต์ (ดู การถอด/ติดตั้งฝาครอบเครื่องยนต์ [SKYACTIV-D 1.5])

(2)  ตะแกรงใต้ก้านใบปัดน้ำฝนตรงกลาง (ดู การถอด/ติดตั้งตะแกรงใต้ก้านใบปัดน้ำฝน)

4.  ถอดน็อตติดตั้งโครงยึดท่อระบายความร้อน (LO) (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])

5.  ถอดโบลท์ จากนั้นปลดท่อยางระบายความร้อน (LO) และท่อระบายความร้อน อย่าให้น้ำมันคอมเพรสเซอร์หกกระเด็น (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-D 1.5])

am2zzw00009588

ข้อควรระวัง

•  หากมีความชื้นหรือสิ่งแปลกปลอมหลุดเข้าไปในวงจรทำความเย็น ประสิทธิภาพในการทำความเย็นจะลดลงและจะเกิดเสียงดังผิดปกติขึ้น ให้ปิดหรืออุดรูหรือช่องต่างๆ ทั้งหมดที่เปิดอยู่หลังจากถอดชิ้นส่วนต่างๆ ในวงจรทำความเย็นออกแล้ว เพื่อไม่ให้ความชื้นและสิ่งแปลกปลอมเข้าไปในวงจรได้

6.  ถอดโบลท์ออก

am2zzw00009589

7.  ถอดเอ็กซ์แพนชั่นวาล์วออก อย่าให้น้ำมันคอมเพรสเซอร์หกกระเด็น

ข้อควรระวัง

•  หากมีความชื้นหรือสิ่งแปลกปลอมหลุดเข้าไปในวงจรทำความเย็น ประสิทธิภาพในการทำความเย็นจะลดลงและจะเกิดเสียงดังผิดปกติขึ้น ให้ปิดหรืออุดรูหรือช่องต่างๆ ทั้งหมดที่เปิดอยู่หลังจากถอดชิ้นส่วนต่างๆ ในวงจรทำความเย็นออกแล้ว เพื่อไม่ให้ความชื้นและสิ่งแปลกปลอมเข้าไปในวงจรได้

8.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

9.  ดำเนินการทดสอบประสิทธิภาพของระบบน้ำยาแอร์ (ดู การทดสอบประสิทธิภาพของระบบน้ำยาแอร์)
