การถอด/ติดตั้งคอนเดนเซอร์ [SKYACTIV-D 1.5]

id0711008012l2

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่))

2.  ถ่ายน้ำยาแอร์ออก (ดู การฟื้นฟูน้ำยาแอร์)(ดู การเติมน้ำยาแอร์)

3.  ถอดกันชนหน้า (ดู การถอดกันชนหน้า)(ดู การติดตั้งกันชนหน้า)

4.  ถอดแผ่นซีลออก (ดู การถอด/ติดตั้งแผ่นซีล)

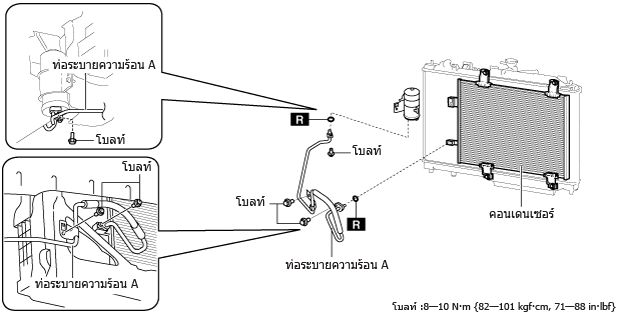

5.  ถอดโบลท์ออก

am2zzw00009602

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

6.  ถอดท่อระบายความร้อน A

7.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ชุดโคมไฟหน้า (ดู การถอด/ติดตั้งชุดโคมไฟหน้า)

(2)  แผ่นเสริมความแข็งแรงกันชนแผ่นล่าง (ดู การถอด/ติดตั้งแผ่นเสริมความแข็งแรงกันชนแผ่นล่าง)

(3)  แผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

(4)  เซ็นเซอร์ตรวจจับตำแหน่งการชน (ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับตำแหน่งการชน [ระบบควบคุมการพองตัวสองจังหวะ])(ดู การถอด/ติดตั้งเซ็นเซอร์ตรวจจับตำแหน่งการชน [ระบบควบคุมการพองตัวแบบมาตรฐาน])

(5)  เซ็นเซอร์อุณหภูมิภายนอก (ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศอัตโนมัติ])(ดู การถอด/ติดตั้งเซ็นเซอร์อุณหภูมิภายนอก [เครื่องปรับอากาศแบบธรรมดา])

(6)  สลักฝากระโปรงหน้า (ดู การถอด/ติดตั้งสลักกระโปรงหน้า)

(7)  โครงยึดหม้อน้ำ (ดู การถอด/ติดตั้งโครงยึดหม้อน้ำ)

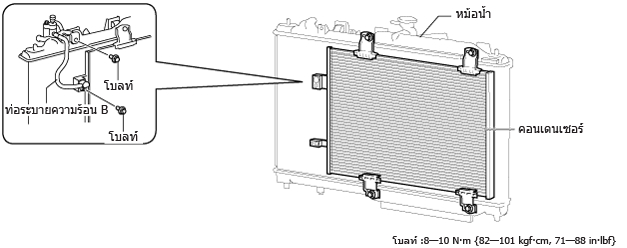

8.  ถอดโบลท์ออก

am2zzw00009603

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

9.  ถอดท่อระบายความร้อน B ออกจากคอนเดนเซอร์

10.  ถอดโบลท์ออก

am2zzw00009604

11.  ถอดคอนเดนเซอร์ออก และต้องระวังอย่าให้น้ำมันคอมเพรสเซอร์ที่เหลืออยู่ในคอนเดนเซอร์หก

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

12.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งคอนเดนเซอร์)

13.  ดำเนินการทดสอบประสิทธิภาพของระบบน้ำยาแอร์ (ดู การทดสอบประสิทธิภาพของระบบน้ำยาแอร์)

หมายเหตุการติดตั้งคอนเดนเซอร์

1.   หลังจากเปลี่ยนคอนเดนเซอร์แล้ว ให้เติมน้ำมันคอมเพรสเซอร์ลงในวงจรทำความเย็น
