การตรวจสอบตัวควบคุมพัดลมโบลเวอร์

id071100006200

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ช่องเก็บของ (ดู การถอด/ติดตั้งช่องเก็บของ)

(2)  แผ่นปิดใต้แผงหน้าปัด (ดู การถอด/ติดตั้งแผ่นปิดใต้แผงหน้าปัด)

3.  ถอดตัวควบคุมพัดลมโบลเวอร์ (ดู การถอด/ติดตั้งตัวควบคุมพัดลมโบลเวอร์)

4.  ต่อขั้วต่อตัวควบคุมพัดลมโบลเวอร์

am2zzw00012412

5.  ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

6.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

7.  ต่อสายขั้วลบ (-) ของเครื่องทดสอบเข้ากับกราวน์ตัวถัง

8.  สอดสายขั้วบวก (+) ของเครื่องมือทดสอบเข้าไปในขั้วแต่ละขั้วของตัวควบคุมพัดลมโบลเวอร์

9.  วัดแรงเคลื่อนไฟฟ้าตามตารางแรงเคลื่อนไฟฟ้าที่ขั้ว

•  หากพบความบกพร่องใดๆ ให้ตรวจสอบชิ้นส่วนต่างๆ ตามหัวข้อ “รายการตรวจสอบ”

―  หากพบความผิดปกติของชิ้นส่วนตามหัวข้อ “รายการตรวจสอบ” ให้เปลี่ยนตัวควบคุมพัดลมโบลเวอร์ใหม่ (ดู การถอด/ติดตั้งตัวควบคุมพัดลมโบลเวอร์)

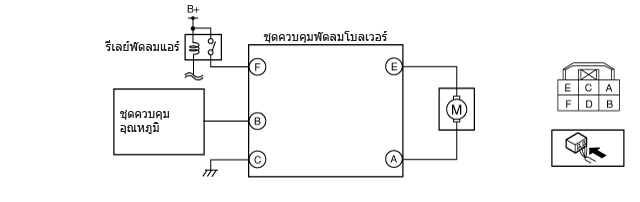

am2zzw00012413

ตารางแรงเคลื่อนไฟฟ้าที่ขั้ว (อ้างอิง)
