การถอด/ติดตั้งคอนเดนเซอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]

id0711008012l1

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถ่ายน้ำยาแอร์ออก (ดู การฟื้นฟูน้ำยาแอร์)(ดู การเติมน้ำยาแอร์)

3.  ถอดแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1 (ดู การถอด/ติดตั้งแผงปิดใต้ท้องรถด้านหน้าหมายเลข 1)

4.  ถ่ายน้ำหล่อเย็นออก (ดู การเปลี่ยนถ่ายน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

5.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ฝาครอบเครื่อง (ดู การถอด/ติดตั้งฝาครอบเครื่อง [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(2)  กรองอากาศ, ท่ออากาศ และส่วนประกอบของท่ออากาศภายนอก (ดู การถอด/ติดตั้งระบบอากาศเข้า [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(3)  ถังพักน้ำหล่อเย็น (ดู การถอด/ติดตั้งถังพักน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(4)  ส่วนประกอบของพัดลมระบายความร้อน (ดู การถอด/ติดตั้งมอเตอร์พัดลมระบายความร้อน [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

(5)  หม้อน้ำ (ดู การถอด/ติดตั้งหม้อน้ำ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

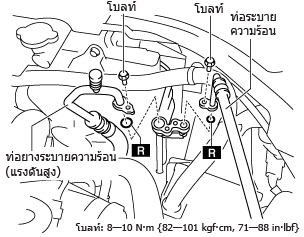

6.  ถอดโบลท์ออก

am2zzw00012436

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

7.  ถอดท่อระบายความร้อน (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

8.  ถอดท่อระบายความร้อน (HI) (ดู การถอด/ติดตั้งท่อน้ำยาแอร์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

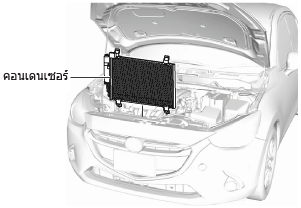

9.  ถอดคอนเดนเซอร์ออก และต้องระวังอย่าให้น้ำมันคอมเพรสเซอร์ที่เหลืออยู่ในคอนเดนเซอร์หก

am2zzw00009601

ข้อควรระวัง

•  ถ้าความชื้นหรือสิ่งแปลกปลอมเข้าไปในวงจรการทำความเย็น ประสิทธิภาพการทำความเย็นจะลดลงและเกิดเสียงดังผิดปกติ หรือเกิดความผิดปกติอื่นๆ ต้องอุดช่องเปิดที่จุดเชื่อมต่อทันทีหลังจากถอดชิ้นส่วนใดๆ ของวงจรทำความเย็นออก

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด (ดู หมายเหตุการติดตั้งคอนเดนเซอร์)

11.  ตรวจสอบการรั่วซึมของน้ำหล่อเย็น (ดู การตรวจสอบการรั่วซึมของน้ำหล่อเย็น [SKYACTIV-G 1.3, SKYACTIV-G 1.5])

12.  ดำเนินการทดสอบประสิทธิภาพของระบบน้ำยาแอร์ (ดู การทดสอบประสิทธิภาพของระบบน้ำยาแอร์)

หมายเหตุการติดตั้งคอนเดนเซอร์

1.   หลังจากเปลี่ยนคอนเดนเซอร์แล้ว ให้เติมน้ำมันคอมเพรสเซอร์ลงในวงจรทำความเย็น
