การถอด/ติดตั้งสวิตช์เปลี่ยนเกียร์ที่พวงมาลัย [CW6A-EL]

id0517l1112500

คำเตือน

•  การจัดการกับถุงลมนิรภัยด้านคนขับอย่างไม่เหมาะสม อาจทำให้ถุงลมนิรภัยพองตัวโดยไม่ตั้งใจ และอาจทำให้บาดเจ็บสาหัสได้ ให้อ่านคำเตือนและข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัยก่อนที่จะทำงานกับโมดูลถุงลมนิรภัย (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู คำเตือนเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู ข้อควรระวังเกี่ยวกับการซ่อมบำรุงระบบถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ])

หมายเหตุ

•  มีความจำเป็นที่จะต้องหมุนพวงมาลัย เมื่อต้องการถอดโมดูลถุงลมนิรภัยด้านคนขับออก หากมีการปิดสวิตช์กุญแจโดยที่ประตูด้านคนขับปิดอยู่ พวงมาลัยจะล็อก ปฏิบัติตามขั้นตอนที่ 1 ถึง 3 เพื่อปลดล็อกพวงมาลัย

1.  ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)

2.  เปิดประตูด้านคนขับ

3.  OFF สวิตช์กุญแจ

4.  ถอดสายขั้วลบแบตเตอรี่ออก และรอ อย่างน้อย 1 นาที (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5.  ถอดโมดูลถุงลมนิรภัยด้านคนขับออก (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวแบบมาตรฐาน]) (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ]) (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ])

6.  ถอดพวงมาลัย (ดู การถอด/ติดตั้งชุดพวงมาลัยและแกนพวงมาลัย)

7.  ถอดขั้วต่อด้านชุดสายไฟของสวิตช์เปลี่ยนเกียร์ที่พวงมาลัย

am2zzw00007736

8.  ถอดสกรูออก

am2zzw00007708

9.  ปลดขั้วต่อสวิตช์เปลี่ยนเกียร์บนพวงมาลัย

am2zzw00007709

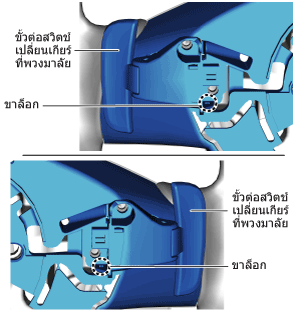

10.  ปลดขาล็อกที่แสดงในภาพและถอดสวิตช์เปลี่ยนเกียร์ที่พวงมาลัยออก

am2zzw00007710

11.  ใช้ไขควงปลายแบนปลดขาล็อก

am2zzw00007737

12.  ใช้มือยกฝาครอบพวงมาลัยขึ้นโดยใช้มือของท่านและถอดสายไฟสวิตช์เปลี่ยนเกียร์ออกจากช่องว่าง

am2zzw00007711

13.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
