DTC P2507:00 [SKYACTIV-D 1.5]


id0102q2709800

รหัส DTC P2507:00

แรงเคลื่อนไฟฟ้าแบตเตอรี่ของ PCM มีอินพุทต่ำ

สภาวะที่ตรวจพบ
•  แรงเคลื่อนไฟฟ้าแหล่งจ่ายไฟสำรองน้อยกว่าแรงเคลื่อนไฟฟ้าแบตเตอรี่ 50% ต่อเนื่องกันเป็นเวลา 10 วินาที เมื่อตรวจพบสภาวะต่อไปนี้
สภาวะการตรวจสอบ
―  แรงเคลื่อนไฟฟ้าแบตเตอรี่: 10—16 โวลต์
―  0.5 วินาที ผ่านไปหลังจากที่ ON สวิตช์กุญแจ (ติดหรือดับเครื่องยนต์)
หมายเหตุเสริมเกี่ยวกับการวิเคราะห์
•  เป็นการตรวจสอบแบบต่อเนื่อง (CCM)
•  ไฟเตือนระบบเครื่องยนต์จะติดสว่างหาก PCM ตรวจพบสภาวะความบกพร่องตามข้อมูลข้างต้นในช่วงรอบการขับขี่แรก
•  ข้อมูล FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA สามารถใช้งานได้
•  รหัส DTC ถูกบันทึกลงในหน่วยความจำ PCM
ฟังก์ชั่นการป้องกันความผิดพลาด
•  หยุดการดับเครื่องยนต์โดยการใช้งานฟังก์ชั่น i-stop

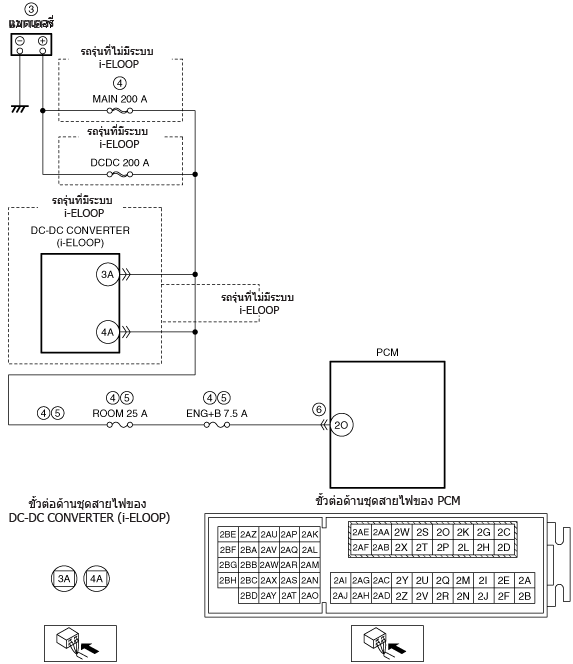

สาเหตุที่เป็นไปได้
•  แบตเตอรี่บกพร่อง
•  ลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแรงเคลื่อนไฟฟ้าสำรอง (รุ่นที่ไม่มี i-ELOOP)
―  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างฟิวส์ MAIN 200 A และขั้ว 2O ของ PCM
―  ฟิวส์ MAIN 200 A และ/หรือฟิวส์ ROOM 25 A และ/หรือฟิวส์ ENG+B 7.5 A บกพร่อง
―   วงจรเปิดในชุดสายไฟระหว่างขั้วบวกแบตเตอรี่และขั้ว 2O ของ PCM
•  ลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแรงเคลื่อนไฟฟ้าสำรอง (รุ่นที่มี i-ELOOP)
―  ลัดวงจรไปยังกราวน์ในชุดสายไฟระหว่างขั้ว 4A ของ DC-DC converter (i-ELOOP) และขั้ว 2O ของ PCM
―  ฟิวส์ ROOM 25 A และ/หรือฟิวส์ ENG+B 7.5 A บกพร่อง
―  วงจรเปิดในชุดสายไฟระหว่างขั้ว 4A ของ DC-DC converter (i-ELOOP) และขั้ว 2O ของ PCM
•  ขั้วหรือขั้วต่อ PCM บกพร่อง
•  PCM บกพร่อง

ขั้นตอนการวิเคราะห์

ขั้นตอน

การตรวจสอบ

การดำเนินการ

1
บันทึกสถานะรถยนต์ ณ เวลาที่ตรวจพบรหัส DTC เพื่อใช้การตรวจสอบการวิเคราะห์ซ้ำ
หมายเหตุ
•  การบันทึกข้อมูลสามารถดำเนินการได้ง่ายขึ้นโดยใช้ฟังก์ชั่นการจับภาพหน้าจอของ PC
•  บันทึกข้อมูลค่านิ่ง FREEZE FRAME DATA/ข้อมูล SNAPSHOT DATA ลงในใบคำสั่งซ่อม
ไปยังขั้นตอนถัดไป
2
ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
•  ตรวจสอบข้อมูลงานบำรุงรักษาที่เกี่ยวข้องที่สามารถนำมาปรับใช้ได้
•  มีข้อมูลเกี่ยวกับงานบำรุงรักษาที่เกี่ยวข้องอยู่ใช่หรือไม่?
ใช่
ทำการซ่อมแซมหรือวิเคราะห์ตามข้อมูลงานบำรุงรักษาที่มีอยู่
•  หากรถยนต์ยังไม่เคยเข้ารับการซ่อม ให้ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
3
ตรวจสอบแบตเตอรี่
•  OFF สวิตช์กุญแจ
•  ตรวจสอบแบตเตอรี่
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
เปลี่ยนหรือชาร์จแบตเตอรี่ใหม่ จากนั้นไปยังขั้นตอนที่ 7
ไม่ใช่
รถยนต์รุ่นที่มี i-ELOOP:
•  ไปยังขั้นตอนที่ 5
รถยนต์รุ่นที่ไม่มี i-ELOOP:
•  ไปยังขั้นตอนถัดไป
4
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแรงเคลื่อนไฟฟ้าสำรอง
•  ต่อคืนขั้วต่อที่ปลดออกทั้งหมด
•  เข้าใช้งานข้อมูล PID ของ VPWR โดยใช้ M-MDS
•  ตรวจสอบค่า PID ของ VPWR
•  ค่า PID ของ VPWR คือ B+ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนที่ 6
ไม่ใช่
ตรวจสอบฟิวส์ MAIN 200 A, ฟิวส์ ROOM 25 A และฟิวส์ ENG+B 7.5 A
•  หากฟิวส์ขาด:
―  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ MAIN 200 A และขั้ว 2O ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่มีความบกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และการลัดวงจรไปยังกราวน์ในชุดสายไฟร่วม
•  ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์
•  เปลี่ยนฟิวส์ที่บกพร่อง
•  หากฟิวส์เสียหาย:
―  เปลี่ยนฟิวส์ที่บกพร่อง
•  หากฟิวส์ทั้งหมดปกติ:
―  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้วบวกแบตเตอรี่ และ DC-DC converter ขั้ว 2O ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาชิ้นส่วนที่บกพร่องโดยตรวจสอบการกัดกร่อน ความเสียหาย หรือการหลุดหลวมของพินที่ขั้วต่อร่วมและขั้ว และวงจรเปิดในชุดสายไฟร่วม
•  ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมแซมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด
ไปยังขั้นตอนที่ 7
5
ตรวจสอบการลัดวงจรไปยังกราวน์หรือวงจรเปิดในวงจรแรงเคลื่อนไฟฟ้าสำรอง
•  ต่อคืนขั้วต่อที่ปลดออกทั้งหมด
•  เข้าใช้งานข้อมูล PID ของ VPWR โดยใช้ M-MDS
•  ตรวจสอบค่า PID ของ VPWR
•  ค่า PID ของ VPWR คือ B+ ใช่หรือไม่?
ใช่
ไปยังขั้นตอนถัดไป
ไม่ใช่
ถอดปลั๊กนิรภัย
ตรวจสอบฟิวส์ ROOM 25 A และฟิวส์ ENG+B 7.5 A
•  หากฟิวส์ขาด:
―  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างฟิวส์ ROOM 25 A และขั้ว 2O ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาจุดที่บกพร่องด้วยการตรวจสอบขั้วต่อร่วมและขั้วว่ามีการกัดกร่อน, เสียหาย หรือหลุดออกหรือไม่ และตรวจสอบชุดสายไฟที่เกี่ยวข้องกับขั้ว 4A ของ DC-DC converter (i-ELOOP) เพื่อหาการลัดวงจรไปยังกราวน์
•  ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่ลัดวงจรไปยังกราวน์ หรือขั้วต่อ 4A ของ DC-DC converter - ชุดสายไฟที่เกี่ยวข้อง
•  เปลี่ยนฟิวส์ที่บกพร่อง
•  หากฟิวส์เสียหาย:
―  เปลี่ยนฟิวส์ที่บกพร่อง
•  หากฟิวส์ทั้งหมดปกติ:
―  โปรดอ้างอิงแผนผังวงจรไฟฟ้าและตรวจสอบว่ามีขั้วต่อร่วมระหว่างขั้ว 4A ของ DC-DC converter (i-ELOOP) และขั้ว 2O ของ PCM หรือไม่
ถ้ามีขั้วต่อร่วม:
•  หาจุดที่บกพร่องด้วยการตรวจสอบขั้วต่อร่วมและขั้วว่ามีการกัดกร่อน, เสียหาย หรือหลุดออกหรือไม่ และตรวจสอบชุดสายไฟที่เกี่ยวข้องกับขั้ว 4A ของ DC-DC converter (i-ELOOP) เพื่อหาวงจรเปิด
•  ซ่อมแซมหรือเปลี่ยนชิ้นส่วนที่บกพร่อง
ถ้าไม่มีขั้วต่อร่วม:
•  ซ่อมหรือเปลี่ยนชุดสายไฟที่มีวงจรเปิด หรือชุดสายไฟที่เกี่ยวข้องกับขั้ว 4A ของ DC-DC converter (i-ELOOP)
ติดตั้งปลั๊กนิรภัยกลับเข้าที่
ไปยังขั้นตอนที่ 7
6
ตรวจสอบสภาพของขั้วต่อ PCM
•  OFF สวิตช์กุญแจ
•  ปลดขั้วต่อ PCM
•  ตรวจสอบการเชื่อมต่อที่ไม่ดี (เช่น สลักหลุดออก/เสียหาย, การกัดกร่อน)
•  พบความบกพร่องใดๆ ใช่หรือไม่?
ใช่
ซ่อมแซมหรือเปลี่ยนขั้วต่อ และ/หรือขั้วต่างๆ จากนั้น ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
7
ตรวจสอบให้แน่ใจว่าการแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
•  ประกอบคืนขั้วต่อที่ถอดออกทั้งหมด
•  ล้างรหัส DTC ออกจากหน่วยความจำ PCM โดยใช้ M-MDS
•  ปฏิบัติขั้นตอนการอ่านรหัส DTC
•  รหัส DTC เดิมแสดงขึ้นใช่หรือไม่?
ใช่
ทำการตรวจสอบซ้ำจากขั้นตอนที่ 1
•  หากยังคงมีความบกพร่องเกิดขึ้น ให้เปลี่ยน PCM
ไปยังขั้นตอนถัดไป
ไม่ใช่
ไปยังขั้นตอนถัดไป
8
ตรวจสอบกระบวนการหลังการซ่อมบำรุง
•  ปฏิบัติตาม “กระบวนการหลังการซ่อมบำรุง”
•  แสดงรหัส DTC ใดๆ ใช่หรือไม่?
ใช่
ไปยังการตรวจสอบรหัส DTC ที่สามารถนำมาปรับใช้ได้
ไม่ใช่
การแก้ไขปัญหาจากรหัส DTC เสร็จสมบูรณ์แล้ว
