am2zzw00008326

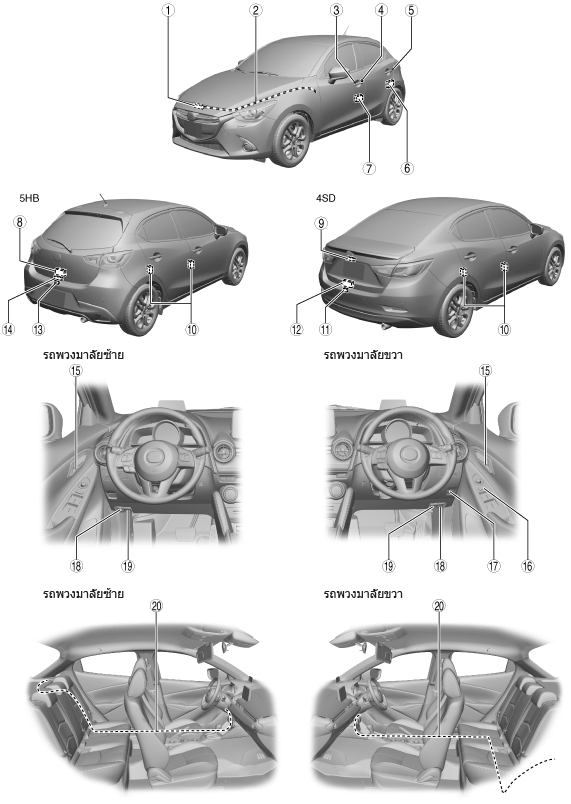

ภาพตำแหน่งระบบความปลอดภัยและการล็อก
id091400510000
ตัวล็อกและที่เปิด
am2zzw00008326
|
|
1
|
สลักฝากระโปรงหน้า
|
|
2
|
สายปลดล็อกฝากระโปรงหน้า
|
|
3
|
มือจับประตูหน้าด้านนอก
|
|
4
|
เบ้ากุญแจประตูหน้า
|
|
5
|
มือจับประตูหลังด้านนอก
|
|
6
|
แอคทูเอเตอร์ล็อกและสลักประตูหลัง
|
|
7
|
แอคทูเอเตอร์ล็อกและสลักประตูหน้า
|
|
8
|
สลักประตูท้ายและแอคทูเอเตอร์ล็อก
|
|
9
|
สวิตช์เปิดฝากระโปรงหลัง
|
|
10
|
ห่วงล็อกกลอนประตู
|
|
11
|
สลักกลอนฝากระโปรงหลัง
|
|
12
|
สลักฝากระโปรงหลังและแอคทูเอเตอร์ปลดล็อก
|
|
13
|
สลักกลอนประตูท้าย
|
|
14
|
สวิตช์เปิดประตูท้าย
|
|
15
|
มือจับด้านใน
|
|
16
|
สวิตช์ล็อกประตู
|
|
17
|
สวิตช์ที่เปิดปิดฝากระโปรงท้าย (ภายใน)
|
|
18
|
ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง
|
|
19
|
คันปลดล็อกฝากระโปรงหน้า
|
|
20
|
สายเปิดฝาปิดถังน้ำมันเชื้อเพลิง
|

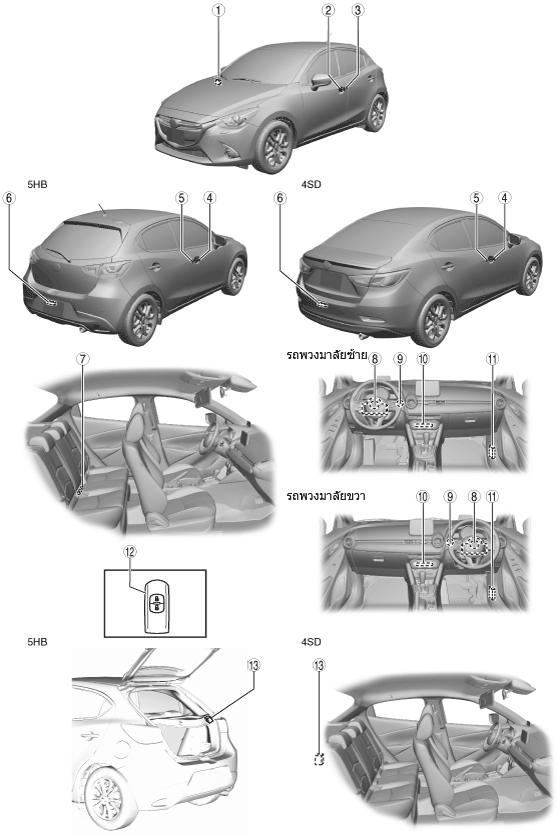

ระบบกุญแจรีโมทอัจฉริยะ / ระบบปุ่มกดสตาร์ท / ระบบป้องกันการสตาร์ทของเครื่องยนต์
am2zzw00008327
|
|
1
|
ตัวส่งเสียงเตือนกุญแจรีโมท
|
|
2
|
เสาอากาศระบบกุญแจรีโมท (ภายนอก, หน้าซ้าย)
|
|
3
|
สวิตช์สั่งการ (หน้าซ้าย)
|
|
4
|
เสาอากาศระบบกุญแจรีโมท (ภายนอก, หน้าขวา)
|
|
5
|
สวิตช์สั่งการ (หน้าขวา)
|
|
6
|
เสาอากาศระบบกุญแจรีโมท (ภายนอก, ด้านหลัง)
|
|
7
|
เสาอากาศระบบกุญแจรีโมท (ภายใน, ด้านหลัง)
|
|
8
|
ชุด SSU
(ดู การถอด/ติดตั้งชุด SSU )
(ดู การตรวจสอบชุด SSU )
|
|
9
|
ปุ่มกดสตาร์ท
|
|
10
|
เสาอากาศระบบกุญแจรีโมท (ภายใน, ด้านหน้า)
|
|
11
|
ชุดควบคุม LF
|
|
12
|
กุญแจรีโมท
|
|
13
|
ตัวรับสัญญาณกุญแจรีโมท
|

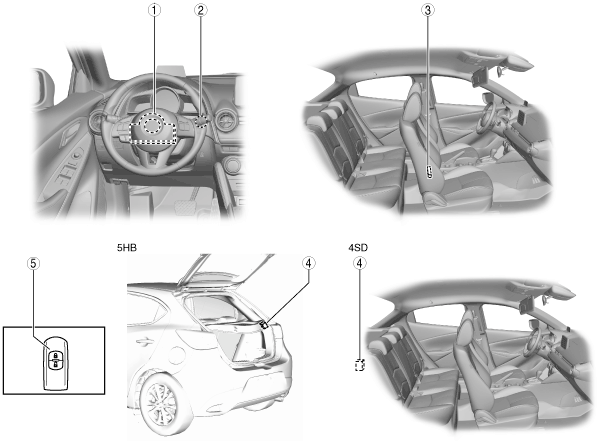

ระบบกุญแจรีโมท / ระบบปุ่มกดสตาร์ท / ระบบป้องกันการสตาร์ทของเครื่องยนต์
am2zzw00008328
|
|
1
|
ชุด SSU
(ดู การถอด/ติดตั้งชุด SSU )
(ดู การตรวจสอบชุด SSU )
|
|
2
|
ปุ่มกดสตาร์ท
|
|
3
|
เสาอากาศระบบกุญแจรีโมท (ตรงกลาง)
|
|
4
|
ตัวรับสัญญาณกุญแจรีโมท
|
|
5
|
กุญแจรีโมท
|

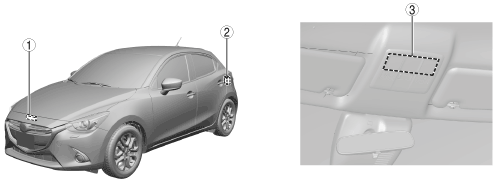

ระบบกันขโมย
รุ่นที่มีเซ็นเซอร์ตรวจจับผู้บุกรุก
am2zzw00008329
|
|
1
|
สวิตช์สลักกระโปรงหน้า
|
|
2
|
เซ็นเซอร์ตรวจจับผู้บุกรุก
|
|
3
|
สัญญาณกันขโมย
|

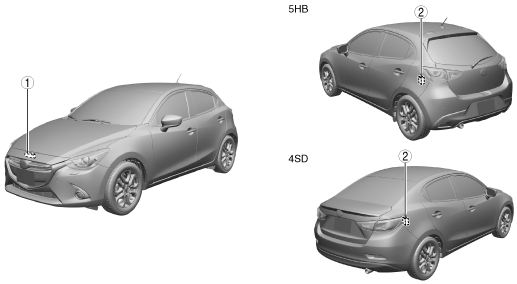

รุ่นที่ไม่มีเซ็นเซอร์ตรวจจับผู้บุกรุก
am2zzw00008330
|
|
1
|
สวิตช์สลักกระโปรงหน้า
|
|
2
|
แตรสัญญาณกันขโมย
|
