การตรวจสอบแอคทูเอเตอร์ล็อกประตูหน้า
id091400511300
ด้านซ้าย
1. เตรียมการถอดกระจกประตูหน้า (ดู การถอด/ติดตั้งกระจกประตูหน้า)
2. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
3. ถอดชิ้นส่วนต่อไปนี้ออก:

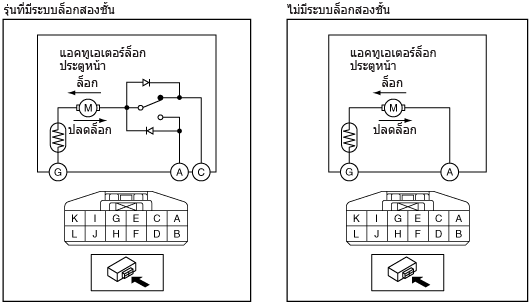

4. จ่ายแรงเคลื่อนไฟฟ้าขั้วบวกจากแบตเตอรี่ และต่อกราวน์เข้ากับขั้วต่างๆ ของแอคทูเอเตอร์ล็อกประตูหน้าตามที่ระบุในตารางด้านล่าง และตรวจสอบสภาวะการทำงาน
am2zzw00007846
|
รุ่นที่มีระบบล็อกสองชั้น
|
ขั้ว B+ |
ขั้วกราวน์ |
การทำงาน |
|---|---|---|
|
C
|
G
|
ล็อก
|
|
A
|
G
|
ล็อกสองชั้น
|
|
G
|
A, C
|
ปลดล็อก
|
รุ่นที่ไม่มีระบบล็อกสองชั้น
|
ขั้ว B+ |
ขั้วกราวน์ |
การทำงาน |
|---|---|---|
|
A
|
G
|
ล็อก
|
|
G
|
A
|
ปลดล็อก
|
ด้านขวา
1. เตรียมการถอดกระจกประตูหน้า (ดู การถอด/ติดตั้งกระจกประตูหน้า)
2. ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
3. ถอดชิ้นส่วนต่อไปนี้ออก:

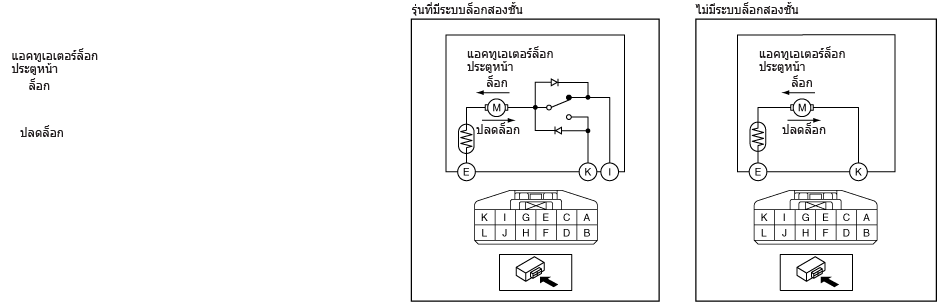

4. จ่ายแรงเคลื่อนไฟฟ้าขั้วบวกจากแบตเตอรี่ และต่อกราวน์เข้ากับขั้วต่างๆ ของแอคทูเอเตอร์ล็อกประตูหน้าตามที่ระบุในตารางด้านล่าง และตรวจสอบสภาวะการทำงาน
am2zzw00007847
|
รุ่นที่มีระบบล็อกสองชั้น
|
ขั้ว B+ |
ขั้วกราวน์ |
การทำงาน |
|---|---|---|
|
I
|
E
|
ล็อก
|
|
K
|
E
|
ล็อกสองชั้น
|
|
E
|
K, I
|
ปลดล็อก
|
รุ่นที่ไม่มีระบบล็อกสองชั้น
|
ขั้ว B+ |
ขั้วกราวน์ |
การทำงาน |
|---|---|---|
|
K
|
E
|
ล็อก
|
|
E
|
K
|
ปลดล็อก
|
