การถอด/ติดตั้งสายเปิดฝาปิดถังน้ำมันเชื้อเพลิง

id091400510800

รถพวงมาลัยซ้าย

5HB

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้า (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(3)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ด้านซ้าย) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(4)  แผงตกแต่งเสา B แผ่นล่าง (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(5)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(6)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(7)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(8)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(9)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(10)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(11)  แผงตกแต่งข้างกระโปรงท้าย (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(12)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

3.  เปิดกล่องฝาปิดถังน้ำมันเชื้อเพลิงและปลดฝาปิดถังน้ำมันเชื้อเพลิงออกจากกล่องฝาปิดถังน้ำมันเชื้อเพลิง

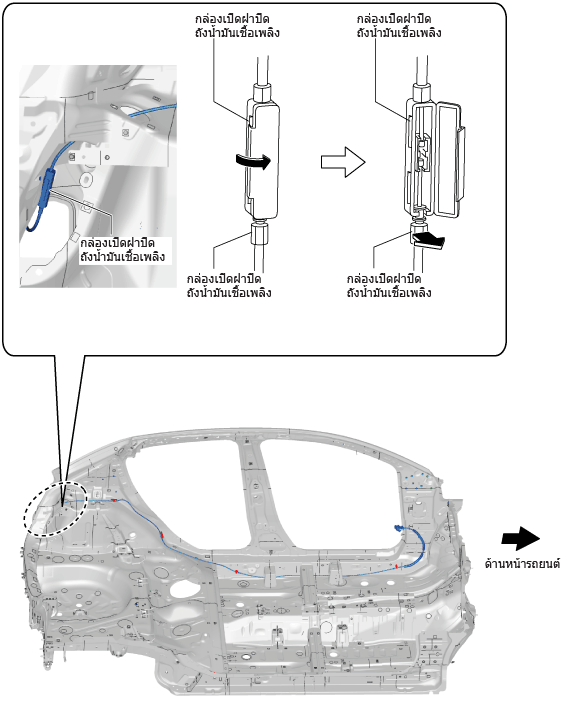

am2zzw00007820

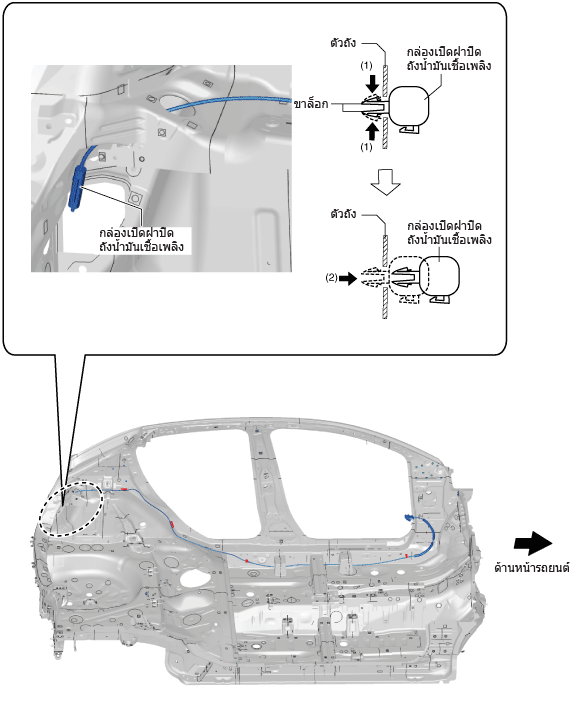

4.  ในขณะที่กดขาล็อกตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันขาล็อกตามทิศทางลูกศร (2) เพื่อปลดขาล็อกออกจากกล่องฝาปิดถังน้ำมันเชื้อเพลิง

am2zzw00007821

5.  ถอดกล่องฝาปิดถังน้ำมันเชื้อเพลิงออก

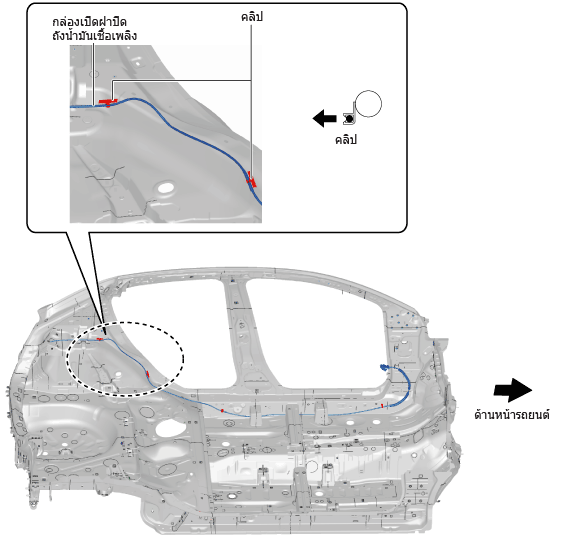

6.  ถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึด

am2zzw00007822

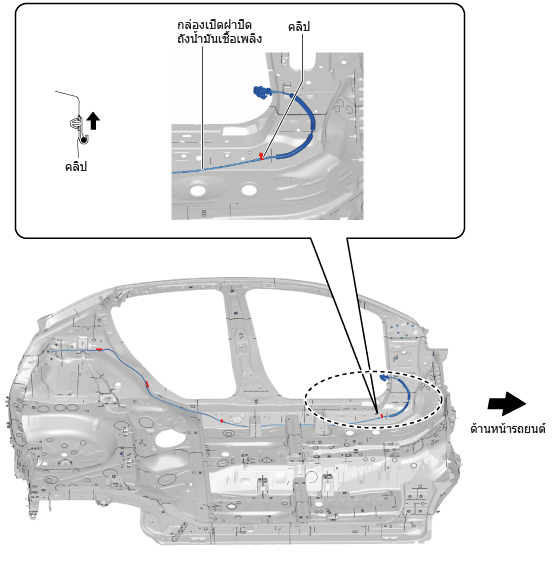

7.  พลิกพรมปูพื้นแล้วถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึดดังแสดงในภาพ

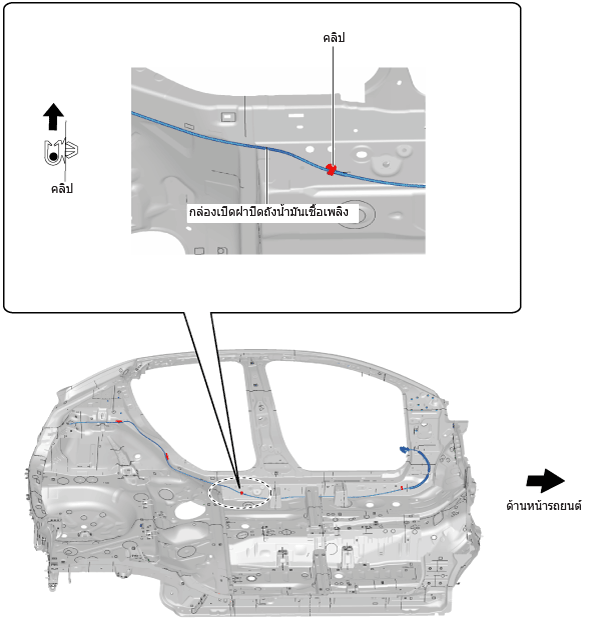

am2zzw00007823

8.  พลิกพรมปูพื้นแล้วถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึดดังแสดงในภาพ

am2zzw00007824

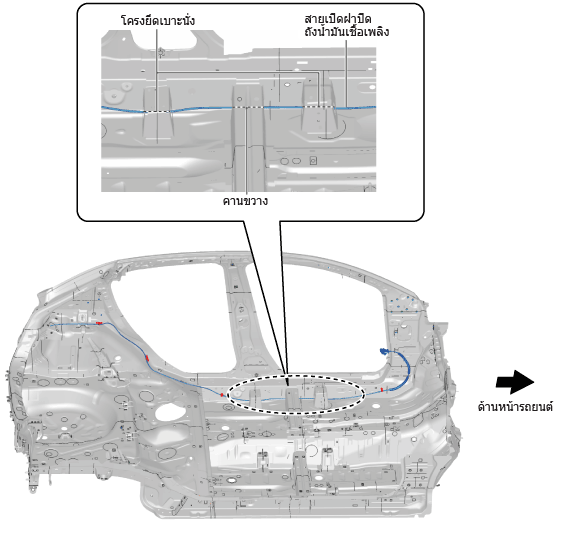

9.  ดึงสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคานขวางและโครงยึดเบาะนั่ง

am2zzw00007825

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

รถพวงมาลัยขวา

5HB

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(3)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(4)  แผงตกแต่งเสา B แผ่นล่าง (ด้านขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(5)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(6)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(7)  ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(8)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(9)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(10)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(11)  แผงตกแต่งข้างกระโปรงท้าย (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(12)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

3.  เปิดกล่องฝาปิดถังน้ำมันเชื้อเพลิงและปลดฝาปิดถังน้ำมันเชื้อเพลิงออกจากกล่องฝาปิดถังน้ำมันเชื้อเพลิง

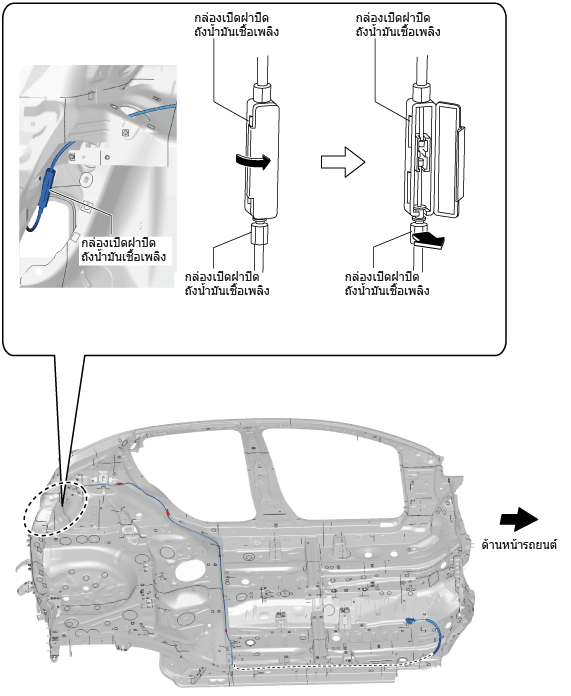

am2zzw00007830

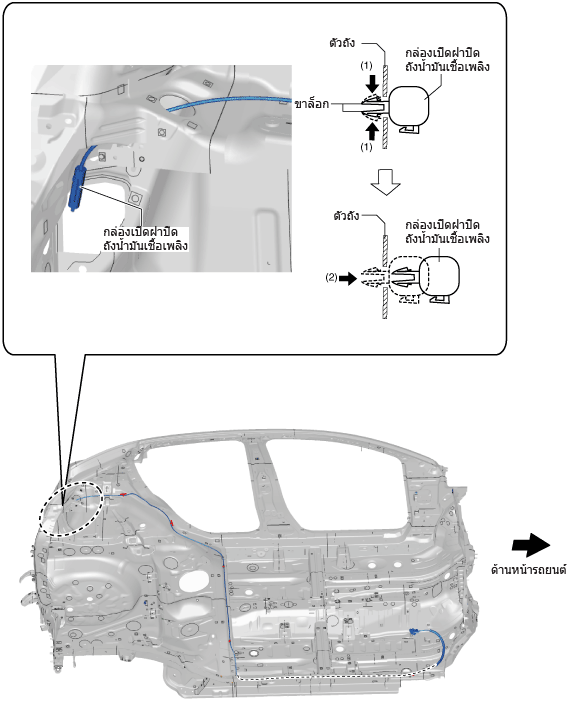

4.  ในขณะที่กดขาล็อกตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันขาล็อกตามทิศทางลูกศร (2) เพื่อปลดขาล็อกออกจากกล่องฝาปิดถังน้ำมันเชื้อเพลิง

am2zzw00007831

5.  ถอดกล่องฝาปิดถังน้ำมันเชื้อเพลิงออก

6.  ถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึด

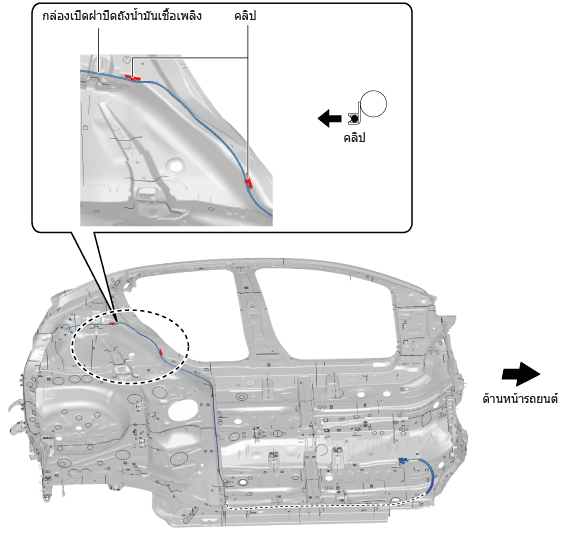

am2zzw00007832

7.  พลิกพรมปูพื้นแล้วถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึดดังแสดงในภาพ

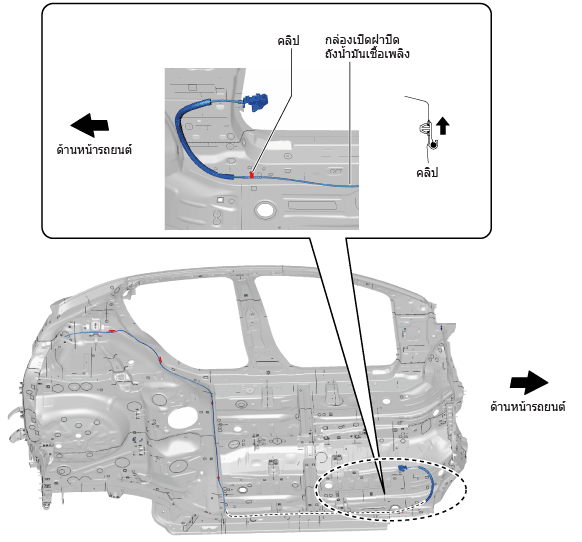

am2zzw00012253

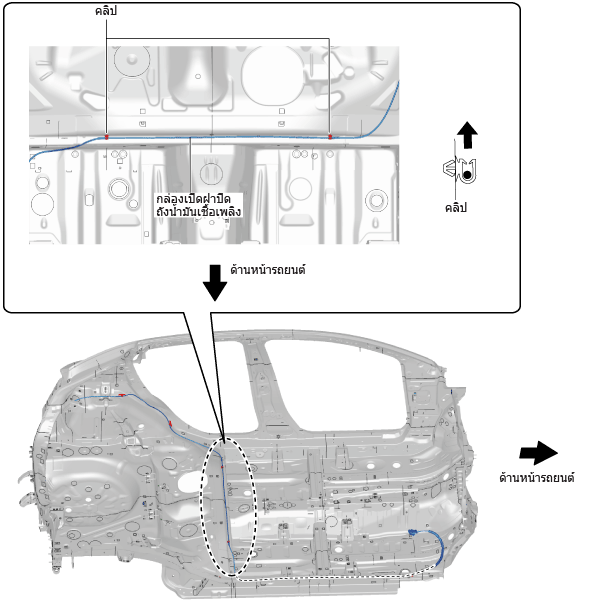

8.  พลิกพรมปูพื้นแล้วถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึดดังแสดงในภาพ

am2zzw00007833

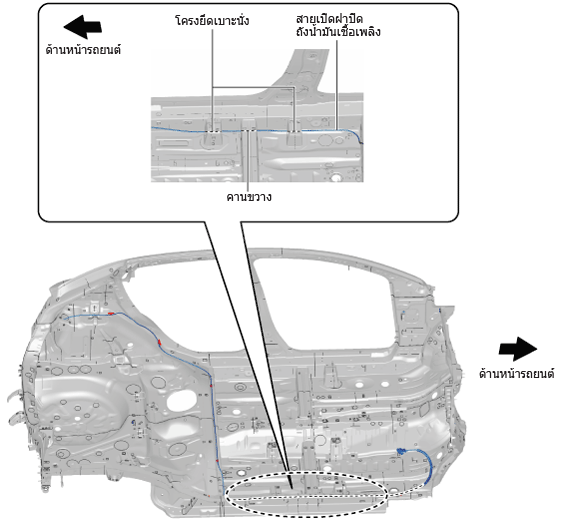

9.  ดึงสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคานขวางและโครงยึดเบาะนั่ง

am2zzw00007834

10.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

4SD

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  แผ่นกันรอยขีดข่วนชายบันไดหน้า (ด้านขวา) (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2)  แผงตกแต่งด้านหน้า (ด้านขวา) (ดู การถอด/ติดตั้งแผงตกแต่งด้านหน้า)

(3)  แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(4)  แผงตกแต่งเสา B แผ่นล่าง (ด้านขวา) (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(5)  เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(6)  พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(7)  แผงตกแต่งซุ้มล้อ (ดู การถอด/ติดตั้งแผงตกแต่งซุ้มล้อ)

(8)  แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(9)  แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(10)  แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(11)  แผงตกแต่งข้างกระโปรงท้าย (ด้านซ้าย) (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(12)  ฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

(13)  ก้านเปิดฝาปิดถังน้ำมันเชื้อเพลิง (ดู การถอด/ติดตั้งก้านและตัวเปิดฝาปิดถังน้ำมันเชื้อเพลิง)

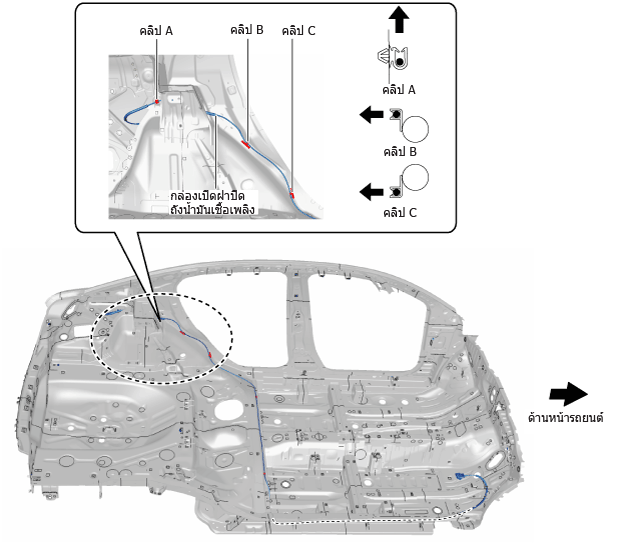

3.  ถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึด A, B และ C

am2zzw00007826

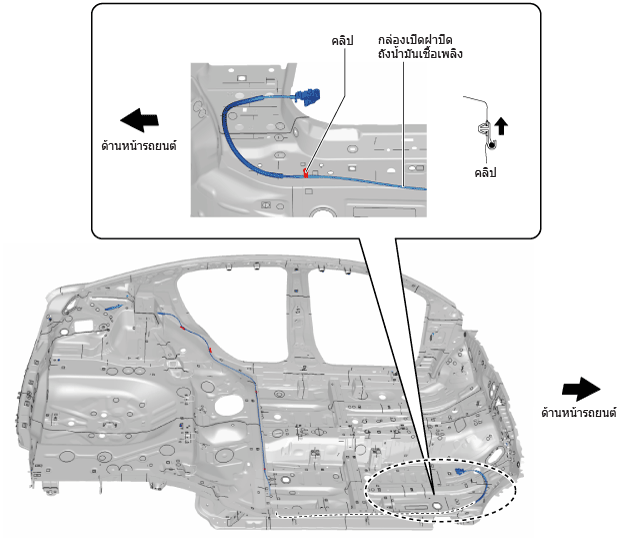

4.  พลิกพรมปูพื้นแล้วถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึดดังแสดงในภาพ

am2zzw00007827

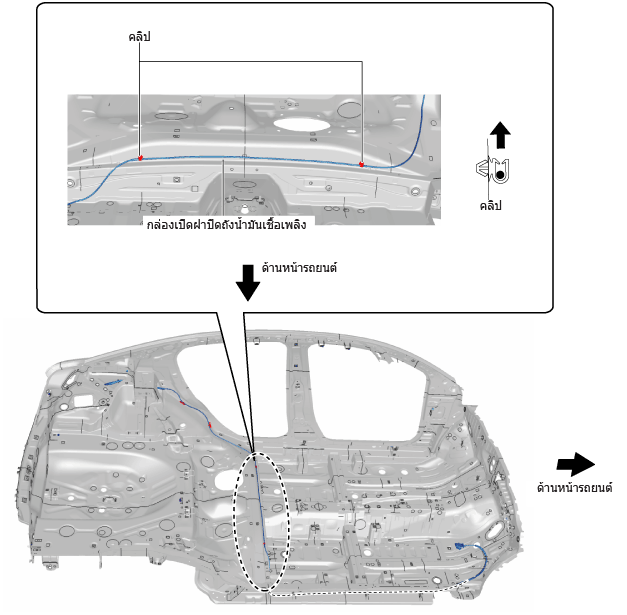

5.  พลิกพรมปูพื้นแล้วถอดสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคลิปยึดดังแสดงในภาพ

am2zzw00007828

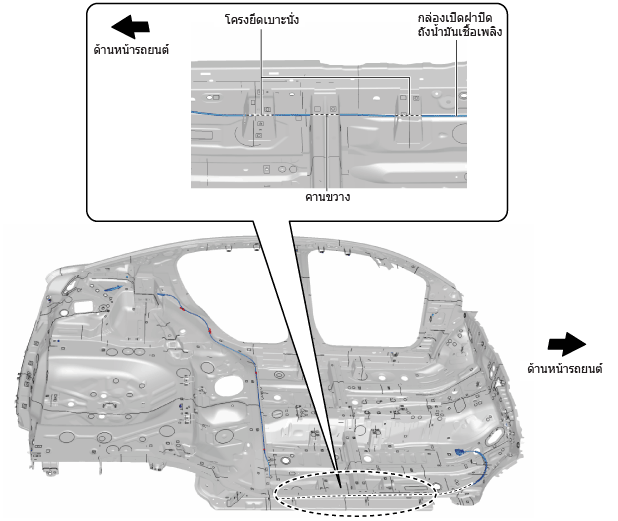

6.  ดึงสายเปิดฝาปิดถังน้ำมันเชื้อเพลิงออกจากคานขวางและโครงยึดเบาะนั่ง

am2zzw00007829

7.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
