การถอด/ติดตั้งเสาอากาศระบบกุญแจรีโมท

id091400514900

รุ่นที่มีระบบกุญแจรีโมทอัจฉริยะ

ภายในรถ, ตอนหน้า

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดช่องเก็บของออก (ดู การถอด/ติดตั้งช่องเก็บของ)

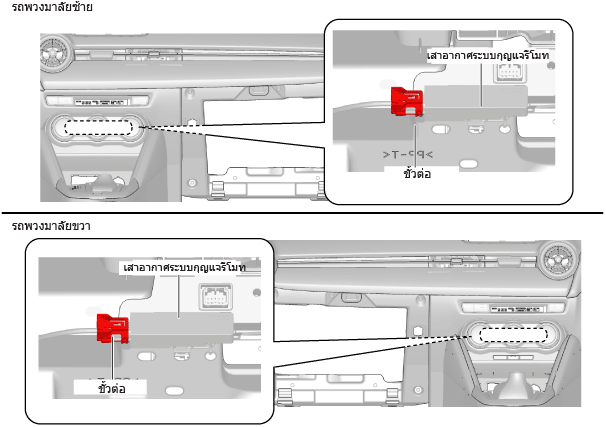

3.  ถอดขั้วต่อออกจากเสาอากาศระบบกุญแจรีโมท

am2zzw00012254

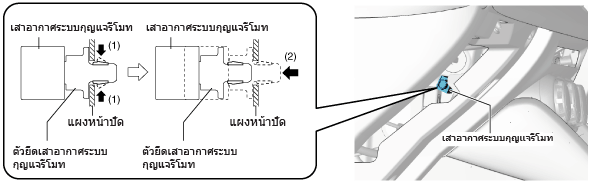

4.  ในขณะที่กดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันขาล็อกไปตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากแผงหน้าปัด

am2zzw00012255

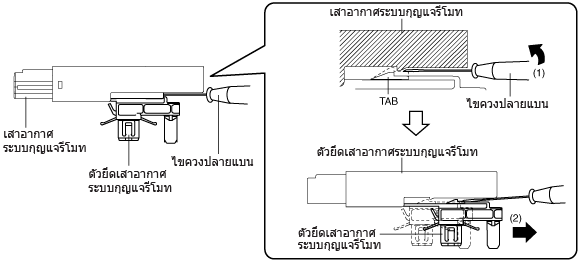

5.  สอดไขควงปากแบนที่พันเทปไว้เข้าไปในตำแหน่งที่แสดงในภาพ

am2zzw00012256

6.  ขยับไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศร (1) ที่แสดงในภาพเพื่อกดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมท แล้วดึงตามทิศทางลูกศร (2) เพื่อปลดตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

7.  ถอดตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

8.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ภายในรถ, ตอนหลัง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดเบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

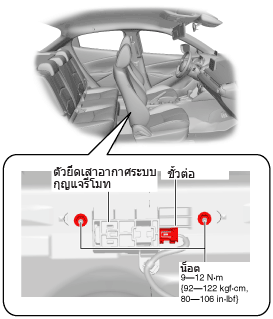

3.  ถอดขั้วต่อออกจากเสาอากาศระบบกุญแจรีโมท

am2zzw00012257

4.  ถอดน็อตออกจากตัวยึดเสาอากาศระบบกุญแจรีโมท

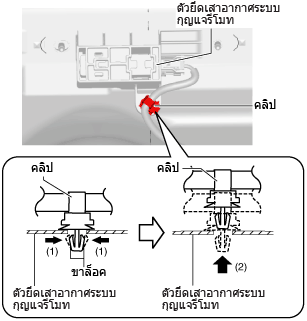

5.  ในขณะที่กดขาล็อกคลิปตามทิศทางลูกศร (1) ที่แสดงในภาพ ให้ดันขาล็อกตามทิศทางลูกศร (2) เพื่อปลดขาล็อกคลิปออกจากตัวยึดเสาอากาศระบบกุญแจรีโมท

am2zzw00012258

6.  ถอดคลิปออกจากตัวยึดเสาอากาศระบบกุญแจรีโมท

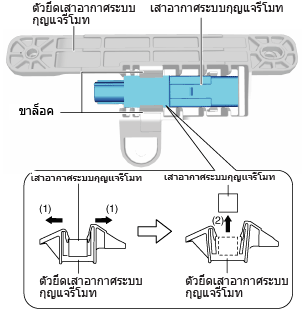

7.  ในขณะที่กดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดึงเสาอากาศระบบกุญแจรีโมทตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

am2zzw00012259

8.  ถอดเสาอากาศระบบกุญแจรีโมทออกจากตัวยึดเสาอากาศระบบกุญแจรีโมท

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ภายนอกรถ, ตอนหลัง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดแผ่นปิดพื้นกระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดพื้นกระโปรงท้าย)

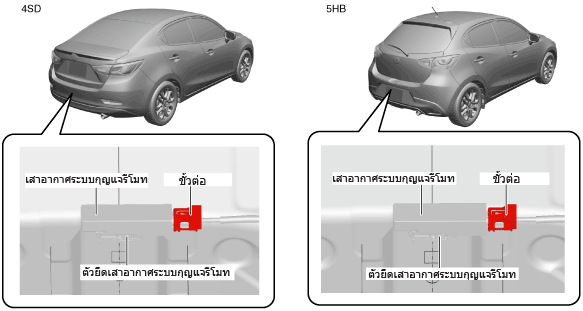

3.  ถอดขั้วต่อออกจากเสาอากาศระบบกุญแจรีโมท

am2zzw00012260

ข้อควรระวัง

•  ให้ปลดขั้วต่อออกในขณะที่จับเสาอากาศระบบกุญแจรีโมทไว้ มิฉะนั้นตัวยึดเสาอากาศระบบกุญแจรีโมทอาจได้รับความเสียหายได้

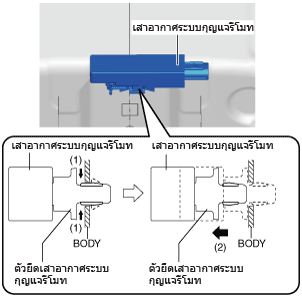

4.  ในขณะที่กดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันขาล็อกไปตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากตัวถังรถ

am2zzw00012261

5.  ถอดเสาอากาศระบบกุญแจรีโมทออกจากตัวถัง

6.  สอดไขควงปากแบนที่พันเทปไว้เข้าไปในตำแหน่งที่แสดงในภาพ

am2zzw00012256

7.  ขยับไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศร (1) ที่แสดงในภาพเพื่อกดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมท แล้วดึงตามทิศทางลูกศร (2) เพื่อปลดตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

8.  ถอดตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด

ภายนอกรถ, ด้านคนขับ/ด้านผู้โดยสาร

หมายเหตุ

•  เสาอากาศระบบกุญแจรีโมท (ภายนอกรถ, ด้านคนขับ/ด้านผู้โดยสาร) นี้ไม่สามารถแยกถอดออกมาได้เนื่องจากติดตั้งรวมอยู่กับมือเปิดประตูหน้าด้านนอก เมื่อต้องการเปลี่ยนเสาอากาศระบบกุญแจรีโมท (ภายนอกรถ, ด้านคนขับ/ด้านผู้โดยสาร) ให้เปลี่ยนมือเปิดประตูหน้าด้านนอกใหม่ (ดู การถอด/ติดตั้งมือเปิดประตูหน้าด้านนอก)

am3uuw00009944

รุ่นที่มีระบบกุญแจรีโมท

ภายในรถ, ตรงกลาง

1.  ถอดสายขั้วลบแบตเตอรี่ออก (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

2.  ถอดชิ้นส่วนต่อไปนี้ออก:

(1)  ถาดคอนโซลกลาง (ดู การถอด/ติดตั้งถาดคอนโซลกลาง)

(2)  กรอบคันเกียร์ (ดู การถอด/ติดตั้งกรอบคันเกียร์)

(3)  แผงปิดด้านบน (ดู การถอด/ติดตั้งแผงปิดด้านบน)

(4)  ปุ่มเปลี่ยนเกียร์ (MTX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F65M-R]) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์ธรรมดา [F66M-R])

(5)  ปุ่มเปลี่ยนเกียร์ (ATX) (ดู การถอด/ติดตั้งกลไกการเปลี่ยนเกียร์อัตโนมัติ)

(6)  แผงปิดคันเกียร์ (ดู การถอด/ติดตั้งแผงปิดคันเกียร์)

(7)  แผงปิดข้างคอนโซล (ดู การถอด/ติดตั้งแผงปิดข้างคอนโซล)

(8)  กล่องคอนโซลหน้า (ดู การถอด/ติดตั้งกล่องคอนโซลหน้า)

(9)  เครื่องเล่นซีดี (รุ่นที่มีเครื่องเล่นซีดี) (ดู การถอดเครื่องเล่น CD) (ดู การติดตั้งเครื่อง CD)

(10)  เครื่องเล่น DVD/CD (รุ่นที่มีเครื่องเล่น DVD/CD) (ดู การถอดเครื่องเล่น DVD/CD) (ดู การติดตั้งเครื่องเล่น DVD/CD)

(11)  คอนโซลหน้า (ดู การถอด/ติดตั้งคอนโซลหน้า)

(12) แผงด้านข้าง (ดู การถอด/ติดตั้งแผงด้านข้าง)

(13)  คอนโซลหลัง (ดู การถอด/ติดตั้งคอนโซลหลัง)

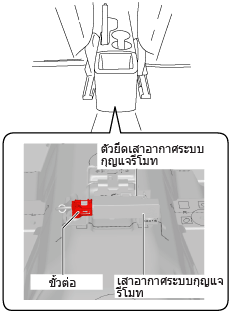

3.  ถอดขั้วต่อออกจากเสาอากาศระบบกุญแจรีโมท

am2zzw00012262

ข้อควรระวัง

•  ให้ปลดขั้วต่อออกในขณะที่จับเสาอากาศระบบกุญแจรีโมทไว้ มิฉะนั้นตัวยึดเสาอากาศระบบกุญแจรีโมทอาจได้รับความเสียหายได้

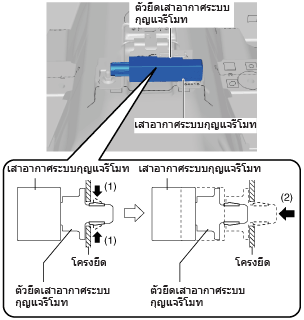

4.  ในขณะที่กดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทตามทิศทางลูกศร (1) ที่แสดงในภาพค้างไว้ ให้ดันขาล็อกไปตามทิศทางลูกศร (2) เพื่อปลดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากตัวยึด

am2zzw00012263

5.  ถอดเสาอากาศระบบกุญแจรีโมทออกจากตัวยึด

6.  สอดไขควงปากแบนที่พันเทปไว้เข้าไปในตำแหน่งที่แสดงในภาพ

am2zzw00012256

7.  ขยับไขควงปากแบนที่พันเทปไว้ตามทิศทางลูกศร (1) ที่แสดงในภาพเพื่อกดขาล็อกของตัวยึดเสาอากาศระบบกุญแจรีโมท แล้วดึงตามทิศทางลูกศร (2) เพื่อปลดตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

8.  ถอดตัวยึดเสาอากาศระบบกุญแจรีโมทออกจากเสาอากาศระบบกุญแจรีโมท

9.  ติดตั้งกลับโดยย้อนขั้นตอนการถอด
