คำนำ [ระบบไฟสัญญาณหยุดรถฉุกเฉิน (ESS)]

id0903j7004300

คำเตือน
•  อย่าทำการจำลองความบกพร่องของระบบสัญญาณหยุดรถฉุกเฉิน การปฏิบัติดังกล่าวจะส่งผลให้รถสูญเสียเสถียรภาพอย่างมากซึ่งอาจเป็นสาเหตุให้เกิดการชนท้ายหรือการชนในลักษณะอื่น และอุบัติเหตุร้ายแรงโดยไม่คาดคิดได้
•  เพื่อป้องกันไม่ให้เกิดอุบัติเหตุ ให้ตรวจยืนยันระบบตรวจสอบข้อมูลของ M-MDS โดยใช้ผู้ปฏิบัติงานสองคนในขณะที่ทำการขับขี่รถ (คนที่หนึ่งให้ทำหน้าที่ขับรถและอีกคนให้ใช้งาน M-MDS)
•  หากลูกค้าร้องเรียนปัญหาเกี่ยวกับการทำงานบกพร่องของรถยนต์ ให้วิเคราะห์ความบกพร่องโดยปฏิบัติตามขั้นตอนการแก้ไขปัญหา

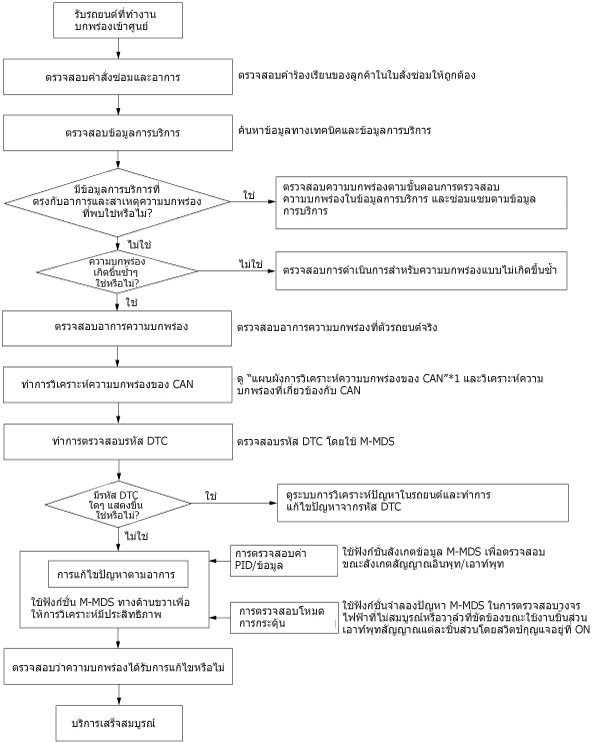

ขั้นตอนการแก้ไขปัญหา

am3zzw00011269
*1  :(ดู แผนผังการวิเคราะห์ความผิดปกติของเครือข่ายควบคุมพื้นที่ (CAN) [SKYACTIV-G 1.5]) (ดู แผนผังการวิเคราะห์ความผิดปกติของเครือข่ายควบคุมพื้นที่ (CAN) [SKYACTIV-G 1.5 (รถพวงมาลัยซ้าย)]) (ดู แผนผังการวิเคราะห์ความผิดปกติของเครือข่ายควบคุมพื้นที่ (CAN) [SKYACTIV-G 1.3, SKYACTIV-G 1.5 (รถพวงมาลัยขวา)])

การดำเนินการสำหรับความผิดปกติแบบไม่เกิดขึ้นซ้ำ

•  หากความบกพร่องไม่เกิดขึ้นซ้ำ ให้ตรวจยืนยันสาเหตุความบกพร่องโดยปฏิบัติดังต่อไปนี้:
―  ตรวจสอบว่ามีรหัส DTC บันทึกในหน่วยความจำ (ดู การตรวจสอบรหัส DTC [BCM]) (ดู การตรวจสอบรหัส DTC [ชุด SSU ]) (ดู การทดสอบการวิเคราะห์ปัญหาในรถยนต์ [SKYACTIV-G 1.3, SKYACTIV-G 1.5]) (ดู ไม่พบ) (ดู การตรวจสอบรหัส DTC [DSC HU/CM]) (ดู การตรวจสอบรหัส DTC [ABS HU/CM])
―  ขยับชุดสายไฟหรือขั้วต่อของอุปกรณ์ไฟฟ้าซึ่งคาดว่าเป็นสาเหตุของความบกพร่อง และตรวจสอบความบกพร่องหรือรหัส DTC ที่ปรากฏขึ้น
aaxjjw00007274
―  ตรวจสอบขั้วตัวเมียของขั้วต่ออุปกรณ์ไฟฟ้าซึ่งคาดว่าเป็นสาเหตุความบกพร่องที่เกิดจากการเชื่อมต่อไม่ดี
am3uuw00007509
