ขั้นตอนการทำงานของโมดูลถุงลมนิรภัยและเข็มขัดนิรภัยแบบดึงกลับ [ระบบควบคุมการพองตัวสองจังหวะ]

id0810b1801100

คำเตือน

• โมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับที่ยังไม่ทำงาน (ไม่พองตัว) อาจทำงาน (พองตัว) ขึ้นเองได้เมื่อนำไปทิ้งและเป็นสาเหตุให้ได้รับบาดเจ็บสาหัส ห้ามทิ้งโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับที่ยังไม่ทำงาน (ไม่พองตัว) ถ้าไม่มีเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงานและชุดสายไฟอะแดปเตอร์) ให้ขอความช่วยเหลือจากตัวแทนจำหน่ายมาสด้าที่ใกล้ที่สุด

ข้อควรระวัง

• การกระตุ้นการทำงานของโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับภายในรถยนต์อาจส่งผลให้อุปกรณ์ภายในห้องโดยสารได้รับความเสียหายได้ หากยังไม่ต้องการแยกชิ้นส่วนรถ ให้กระตุ้นการทำงานของโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับภายนอกรถ

• ถ้าต้องการถอดแยกชิ้นส่วนรถ หรือเมื่อต้องการทิ้งโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับ ให้กระตุ้นการทำงาน (พองตัว) ภายในห้องโดยสารด้วยการปฏิบัติตามขั้นตอนการกระตุ้นการทำงานด้านล่างและใช้เครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน)

• เมื่อต้องการทิ้งโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับที่ทำงานแล้ว (พองตัวแล้ว) โปรดดูที่ “ขั้นตอนการกำจัดทิ้งโมดูลถุงลมนิรภัยและเข็มขัดนิรภัยแบบดึงกลับ” (ดู ขั้นตอนการกำจัดทิ้งโมดูลถุงลมนิรภัยและเข็มขัดนิรภัยแบบดึงกลับ [ระบบควบคุมการพองตัวสองจังหวะ])

ขั้นตอนการกระตุ้นการทำงานภายในรถยนต์

1. ตรวจสอบเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) (ดู การตรวจสอบเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) [ระบบควบคุมการพองตัวสองจังหวะ])

2. จอดรถในที่โล่ง ไม่มีกระแสลมรุนแรง และปิดประตูและหน้าต่างทุกบานของรถ

3. OFF สวิตช์กุญแจ

4. ปลดสายขั้วลบแบตเตอรี่ออก และรอ 1นาที หรือนานกว่านั้น (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

5. ปฏิบัติตามขั้นตอนด้านล่างเพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับที่ต้องการ

หมายเหตุ

• ส่วนขั้วต่อของโมดูลถุงลมนิรภัย, เข็มขัดนิรภัยแบบดึงกลับ และเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) จะไหม้จากความร้อนที่เพิ่มขึ้นสูงเมื่อเครื่องสร้างก๊าซทำงาน (พองตัว)

โมดูลถุงลมนิรภัยด้านคนขับ

คำเตือน

• โมดูลถุงลมนิรภัยด้านคนขับเป็นแบบใช้เครื่องสร้างก๊าซสองตัว ถ้าเครื่องสร้างก๊าซตัวหนึ่งถูกบังคับให้ทำงาน (พองตัว) อีกตัวหนึ่งอาจทำงาน (พองตัว) ขึ้นเอง เพื่อป้องกันการบาดเจ็บในขณะทิ้งโมดูลถุงลมนิรภัย ต้องกระตุ้นการทำงาน (พองตัว) ของเครื่องสร้างก๊าซของโมดูลถุงลมนิรภัยด้านคนขับทั้งสองตัวพร้อมกัน โดยปฏิบัติตามขั้นตอนด้านล่างต่อไปนี้

หมายเหตุ

• ใช้เครื่องมือพิเศษ (SST) ได้แก่ ชุดสายไฟอะแดปเตอร์สองแบบ (สำหรับเครื่องสร้างก๊าซตัวที่ 1 และตัวที่ 2) และเครื่องมือกระตุ้นการทำงานสองตัว ในการกระตุ้นการทำงาน (พองตัว) โมดูลถุงลมนิรภัยด้านคนขับ

1. ถอดโมดูลถุงลมนิรภัยด้านคนขับออก (ดู การถอดโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ])

2. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลถุงลมนิรภัยด้านคนขับดังแสดงในภาพ

am3uuw00010271

3. ติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ (ดู การติดตั้งโมดูลถุงลมนิรภัยด้านคนขับ [ระบบควบคุมการพองตัวสองจังหวะ])

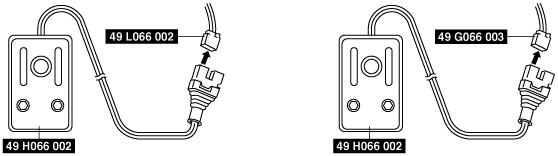

4. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

am2zzw00009701

5. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับแบตเตอรี่ ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่

6. ตรวจสอบว่าไฟสีแดงบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ติดสว่างขึ้น

7. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

8. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ที่เชื่อมต่ออยู่กับ 49 L066 002 (ขั้วต่อสีเหลือง) ของเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) และหลังจากเวลาผ่านไป 3 วินาที ให้กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) อีกตัวเพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัย (เครื่องสร้างก๊าซทั้งสองตัว)

am6xuw00005936

คำเตือน

• ตรวจสอบว่า มีเสียงการทำงาน (ระเบิด) ของโมดูลถุงลมนิรภัยดังขึ้นสองครั้ง ถ้าไม่ได้ยินเสียงการทำงาน (ระเบิด) หรือได้ยินเสียงการทำงาน (ระเบิด) เพียงหนึ่งครั้ง แสดงว่าเครื่องสร้างก๊าซทั้งสองตัวอาจทำงาน (พองตัว) ไม่ถูกต้อง และอาจเป็นสาเหตุให้ได้รับบาดเจ็บสาหัสได้ถ้าโมดูลถุงลมนิรภัยทำงาน (พองตัว) ขึ้นเอง ถ้าไม่ได้ยินเสียงการทำงาน (ระเบิด) ทั้งสองครั้ง ให้ทำซ้ำขั้นตอนที่ 8 ถ้ายังไม่สามารถตรวจสอบเสียงการทำงาน (ระเบิด) ทั้งสองครั้งได้แม้ว่าจะทำซ้ำขั้นตอนที่ 8 แล้ว ให้ปล่อยโมดูลถุงลมนิรภัยทิ้งไว้นาน 30 นาทีหรือนานกว่าแล้วลองใหม่อีกครั้ง

• โมดูลถุงลมนิรภัยจะร้อนมากหลังจากทำงานแล้ว (พองตัว) ท่านอาจมือไหม้พองได้ ห้ามสัมผัสโมดูลถุงลมนิรภัยอย่างน้อย 15 นาทีหลังจากพองตัวแล้ว

9. ถอดเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ออกจากเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

โมดูลถุงลมนิรภัยด้านผู้โดยสาร

1. ถอดช่องเก็บของออก (ดู การถอด/ติดตั้งช่องเก็บของ)

2. ถอดฝาปิดออก

am2zzw00009702

3. ใช้ไขควงปากแบนยกตัวล็อกขึ้นด้วยความระมัดระวัง แต่ไม่ต้องถอดออก

4. ปลดขั้วต่อโมดูลถุงลมนิรภัยด้านผู้โดยสาร

5. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลถุงลมนิรภัยด้านผู้โดยสารดังแสดงในภาพ

am2zzw00009703

6. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

am2zzw00009704

7. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับแบตเตอรี่ ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่

8. ตรวจสอบว่าไฟสีแดงบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ติดสว่างขึ้น

9. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

10. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัย

am6xuw00005936

คำเตือน

11. ถอดเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ออกจากเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

โมดูลถุงลมนิรภัยด้านข้าง

1. ปลดขั้วต่อเบาะหน้า

am6xuw00005938

2. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับขั้วต่อเบาะหน้าดังแสดงในภาพ

3. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

am6xuw00005939

4. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับแบตเตอรี่ ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่

5. ตรวจสอบว่าไฟสีแดงบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ติดสว่างขึ้น

6. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

7. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัยด้านข้าง

am6xuw00005936

คำเตือน

8. ถอดเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ออกจากเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

โมดูลม่านถุงลมนิรภัย

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2) ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(3) ไฟอ่านแผนที่ด้านหน้า (แบบหลอดไฟคู่) (ดู การถอด/ติดตั้งไฟอ่านแผนที่ด้านหน้า)

(4) มือจับ (ดู การถอด/ติดตั้งมือจับ)

(5) ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(6) แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(7) แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(8) แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(9) ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(10) โบลต์ติดตั้งจุดยึดด้านบนของเข็มขัดนิรภัยเบาะหน้า (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(11) แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

(12) เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(13) โบลต์ติดตั้งจุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหลังตัวกลาง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลังตัวกลาง)

(14) พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(15) ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(16) แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(17) แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(18) แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(19) แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

2. ลอกผ้าบุหลังคาออก

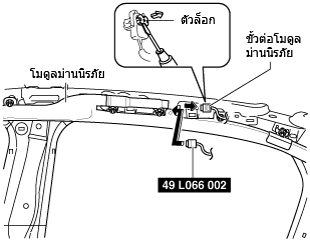

3. ใช้ไขควงปากแบนยกตัวล็อกขึ้นด้วยความระมัดระวัง แต่ไม่ต้องถอดออก

am2zzw00009705

4. ปลดขั้วต่อโมดูลม่านถุงลมนิรภัย

5. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลม่านถุงลมนิรภัยดังแสดงในภาพ

am2zzw00009704

9. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

10. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลม่านถุงลมนิรภัย

am6xuw00005936

คำเตือน

เข็มขัดนิรภัยแบบดึงกลับของเบาะหน้า

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) แผ่นกันรอยขีดข่วนชายบันไดหน้า (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหน้า)

(2) แผ่นกันรอยขีดข่วนชายบันไดหลัง (ดู การถอด/ติดตั้งแผ่นกันรอยขีดข่วนชายบันไดหลัง)

(3) แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

2. ใช้ไขควงปากแบนยกตัวล็อกขึ้นด้วยความระมัดระวัง แต่ไม่ต้องถอดออก

am2zzw00009706

3. ปลดขั้วต่อเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้า

4. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) ดังแสดงในภาพ

5. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

am2zzw00009704

6. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับแบตเตอรี่ ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่

7. ตรวจสอบว่าไฟสีแดงบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ติดสว่างขึ้น

8. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

9. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงานของเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้า

am6xuw00005936

คำเตือน

• เข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าจะร้อนมากหลังจากทำงานแล้ว ท่านอาจมือไหม้พองได้ ห้ามสัมผัสเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าอย่างน้อย 15 นาทีหลังจากพองตัวแล้ว

10. ถอดเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ออกจากเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

เข็มขัดนิรภัยแบบดึงกลับของเบาะหลัง

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(2) แผ่นปิดกันความร้อนฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดกันความร้อนฝากระโปรงท้าย)

(3) แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(4) แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(5) เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(6) โบลต์ติดตั้งจุดยึดด้านล่างของเข็มขัดนิรภัยเบาะหลัง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลัง)

(8) พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(9) แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(10) แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

2. ใช้ไขควงปากแบนยกตัวล็อกขึ้นด้วยความระมัดระวัง แต่ไม่ต้องถอดออก

am2zzw00009707

3. ปลดขั้วต่อเข็มขัดนิรภัยแบบดึงกลับของเบาะหลัง

4. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) ดังแสดงในภาพ

am2zzw00009704

8. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

9. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงานของเข็มขัดนิรภัยแบบดึงกลับของเบาะหลัง

am6xuw00005936

คำเตือน

• เข็มขัดนิรภัยแบบดึงกลับของเบาะหลังจะร้อนมากหลังจากทำงานแล้ว ท่านอาจมือไหม้พองได้ ห้ามสัมผัสเข็มขัดนิรภัยแบบดึงกลับของเบาะหลังอย่างน้อย 15 นาทีหลังจากพองตัวแล้ว

ขั้นตอนการกระตุ้นการทำงานภายนอกรถยนต์

2. OFF สวิตช์กุญแจ

3. ปลดสายขั้วลบแบตเตอรี่ออก และรอ 1นาที หรือนานกว่านั้น (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)

4. ปฏิบัติตามขั้นตอนด้านล่างเพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับที่ต้องการ

หมายเหตุ

โมดูลถุงลมนิรภัยด้านคนขับ

คำเตือน

หมายเหตุ

2. พันชุดสายไฟ (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) อย่างน้อยสี่รอบตรงตำแหน่งที่แสดงในภาพของโมดูลถุงลมนิรภัยด้านคนขับ

am3uuw00010275

3. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลถุงลมนิรภัยด้านคนขับ

am3uuw00010276

4. วางโมดูลถุงลมนิรภัยด้านคนขับไว้กลางล้อยางโดยให้ด้านที่มีถุงลมนิรภัยหันขึ้นด้านบน ยึดโมดูลถุงลมนิรภัยไว้กับล้อยางด้วยการพันสายลวด (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) ลอดผ่านล้อและรูติดตั้งโบลท์ของโมดูลถุงลมนิรภัยอย่างน้อย 4 รอบ

ac5uuw00002521

คำเตือน

• ถ้าติดตั้งโมดูลถุงลมนิรภัยเข้ากับล้อยางไม่ถูกต้อง อาจทำให้ได้รับบาดเจ็บสาหัสเมื่อโมดูลทำงาน (พองตัว) เมื่อติดตั้งโมดูลถุงลมนิรภัยเข้ากับล้อยาง ต้องแน่ใจว่าด้านที่มีถุงลมนิรภัยหันขึ้นด้านบน

5. วางยางที่ไม่มีกระทะล้อซ้อนกันสามเส้นบนยางที่มีโมดูลถุงลมนิรภัยด้านคนขับอยู่ จากนั้นวางยางอีกเส้นที่มีกระทะล้อไว้บนสุด

ac5uuw00001495

6. ใช้ลวดพันยึดยางไว้

ac5uuw00001496

7. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

am6xuw00005949

8. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับแบตเตอรี่ ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่

9. ตรวจสอบว่าไฟสีแดงบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ติดสว่างขึ้น

10. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

11. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ที่เชื่อมต่ออยู่กับ 49 L066 002 (ขั้วต่อสีเหลือง) ของเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) และหลังจากเวลาผ่านไป 3 วินาที ให้กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) อีกตัวเพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัย (เครื่องสร้างก๊าซทั้งสองตัว)

am2zzw00009701

คำเตือน

• ตรวจสอบว่า มีเสียงการทำงาน (ระเบิด) ของโมดูลถุงลมนิรภัยดังขึ้นสองครั้ง ถ้าไม่ได้ยินเสียงการทำงาน (ระเบิด) หรือได้ยินเสียงการทำงาน (ระเบิด) เพียงหนึ่งครั้ง แสดงว่าเครื่องสร้างก๊าซทั้งสองตัวอาจทำงาน (พองตัว) ไม่ถูกต้อง และอาจเป็นสาเหตุให้ได้รับบาดเจ็บสาหัสได้ถ้าโมดูลถุงลมนิรภัยทำงาน (พองตัว) ขึ้นเอง ถ้าไม่ได้ยินเสียงการทำงาน (ระเบิด) ทั้งสองครั้ง ให้ทำซ้ำขั้นตอนที่ 12 ถ้ายังไม่สามารถตรวจสอบเสียงการทำงาน (ระเบิด) ทั้งสองครั้งได้แม้ว่าจะทำซ้ำขั้นตอนที่ 12 แล้ว ให้ปล่อยโมดูลถุงลมนิรภัยทิ้งไว้นาน 30 นาทีหรือนานกว่าแล้วลองใหม่อีกครั้ง

12. ถอดเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ออกจากเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

โมดูลถุงลมนิรภัยด้านผู้โดยสาร

1. ถอดช่องเก็บของออก (ดู การถอด/ติดตั้งช่องเก็บของ)

2. ถอดโมดูลถุงลมนิรภัยด้านผู้โดยสาร (ดู การถอด/ติดตั้งโมดูลถุงลมนิรภัยด้านผู้โดยสาร [ระบบควบคุมการพองตัวสองจังหวะ])

3. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลถุงลมนิรภัยด้านผู้โดยสารดังแสดงในภาพ

am2zzw00009708

4. วางด้านที่มีถุงลมนิรภัยของโมดูลถุงลมนิรภัยด้านผู้โดยสารหันเข้าหากึ่งกลางของยางดังแสดงในภาพ ยึดโมดูลถุงลมนิรภัยไว้กับล้อยางด้วยการพันสายลวด (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) ลอดผ่านยางและรูติดตั้งโบลท์อย่างน้อย 4 รอบ ดังแสดงในภาพ

am3uuw00010278

คำเตือน

• ถ้าไม่ยึดโมดูลถุงลมนิรภัยไว้กับยางให้แน่น ยางอาจล้มคว่ำจากแรงกระแทกของการทำงาน (พองตัว) และทำให้ได้รับบาดเจ็บสาหัส เพื่อเป็นการป้องกัน ให้ยึดโมดูลถุงลมนิรภัยไว้ให้ถูกต้องโดยให้ด้านที่มีถุงลมนิรภัยหันเข้าหากึ่งกลางของยาง

5. วางยางที่มีโมดูลถุงลมนิรภัยด้านผู้โดยสารซ้อนไว้บนยางสองเส้นที่ไม่มีกระทะล้อ วางยางหนึ่งเส้นที่ไม่มีกระทะล้อซ้อนไว้บนยางที่มีโมดูลถุงลมนิรภัยด้านผู้โดยสารอยู่ จากนั้นวางยางอีกเส้นที่มีกระทะล้อไว้บนสุด

am6xuw00001824

6. ใช้ลวดพันยึดยางไว้

ac5uuw00001496

am2zzw00009709

10. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

11. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัย

am6xuw00005936

คำเตือน

โมดูลถุงลมนิรภัยด้านข้าง

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) เบาะหน้า (ดู การถอด/ติดตั้งเบาะหน้า)

(2) วัสดุหุ้มพนักพิงหลังเบาะหน้าและแผ่นรอง (ดู การถอด/ติดตั้งวัสดุหุ้มพนักพิงหลังเบาะหน้า)

2. ถอดโมดูลถุงลมนิรภัยด้านข้างออก (ดู การถอด/ติดตั้งโมดูลถุงลมนิรภัยด้านข้าง [ระบบควบคุมการพองตัวสองจังหวะ])

3. ติดตั้งน็อต

am3uuw00010279

4. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลถุงลมนิรภัยด้านข้างดังแสดงในภาพ

5. วางโมดูลถุงลมนิรภัยด้านข้างไว้ในยางและพันยึดไว้กับยางด้วยลวด (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) โดยสอดผ่านยางและโบลท์อย่างน้อย 4 ครั้ง

am6xuw00005954

คำเตือน

6. วางยางที่มีโมดูลถุงลมนิรภัยด้านข้างไว้บนยางสองเส้นที่ไม่มีกระทะล้อ วางยางหนึ่งเส้นที่ไม่มีกระทะล้อซ้อนไว้บนยางที่มีโมดูลถุงลมนิรภัยด้านข้างอยู่ จากนั้นวางยางอีกเส้นที่มีกระทะล้อไว้บนสุด

ac5uuw00001503

7. ใช้ลวดพันยึดยางไว้

ac5uuw00001496

8. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

am6xuw00005955

9. ต่อเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เข้ากับแบตเตอรี่ ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่

10. ตรวจสอบว่าไฟสีแดงบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ติดสว่างขึ้น

11. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

12. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลถุงลมนิรภัยด้านข้าง

am6xuw00005936

คำเตือน

13. ถอดเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) ออกจากเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์)

โมดูลม่านถุงลมนิรภัย

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) แผงตกแต่งเสา A (ดู การถอด/ติดตั้งแผงตกแต่งเสา A)

(2) ที่บังแดด (ดู การถอด/ติดตั้งที่บังแดด)

(4) มือจับ (ดู การถอด/ติดตั้งมือจับ)

(5) ตะขอแขวนเสื้อ (ดู การถอด/ติดตั้งผ้าบุหลังคา)

(8) แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(9) ฝาปิดห่วงยึดแบบปรับได้ (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

(11) แผงตกแต่งเสา B แผ่นบน (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นบน)

(12) เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(14) พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(15) ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(17) แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(18) แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(19) แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(20) ผ้าบุหลังคา (ดู การถอด/ติดตั้งผ้าบุหลังคา)

2. ถอดโมดูลม่านถุงลมนิรภัยออก (ดู การถอด/ติดตั้งโมดูลม่านถุงลมนิรภัย [ระบบควบคุมการพองตัวสองจังหวะ])

3. ตัดส่วนถุงลมนิรภัยของโมดูลม่านถุงลมนิรภัยตรงตำแหน่งที่แสดงในภาพออก

am2zzw00009710

คำเตือน

• ห้ามบีบท่อทางด้านที่ตัดออก ถ้าบีบจนแบน ความดันภายในท่อจะเพิ่มขึ้นและอาจทำให้ท่อระเบิดขึ้นมาได้ในระหว่างที่โมดูลถุงลมนิรภัยทำงาน (พองตัว)

4. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) เข้ากับโมดูลม่านถุงลมนิรภัยดังแสดงในภาพ

am2zzw00009711

5. ยึดโมดูลม่านถุงลมนิรภัยไว้กับล้อยางด้วยการพันสายลวด (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) ลอดผ่านยางและรูติดตั้งโบลท์อย่างน้อย 4 รอบ ดังแสดงในภาพ

am6xuw00005958

คำเตือน

• ถ้าติดตั้งโมดูลถุงลมนิรภัยเข้ากับยางไม่ถูกต้อง อาจทำให้ได้รับบาดเจ็บสาหัสเมื่อโมดูลทำงาน (พองตัว) ต้องติดตั้งโมดูลถุงลมนิรภัยให้แน่นทุกครั้ง

6. วางยางที่มีโมดูลม่านถุงลมนิรภัยไว้บนยางสองเส้นที่ไม่มีกระทะล้อ วางยางหนึ่งเส้นที่ไม่มีกระทะล้อซ้อนไว้บนยางที่มีโมดูลม่านถุงลมนิรภัยอยู่ จากนั้นวางยางอีกเส้นที่มีกระทะล้อไว้บนสุด

am6xuw00005959

7. ใช้ลวดพันยึดยางไว้

ac5uuw00001496

am6xuw00005964

11. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

12. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงาน (พองตัว) ของโมดูลม่านถุงลมนิรภัย

am6xuw00005936

คำเตือน

เข็มขัดนิรภัยแบบดึงกลับของเบาะหน้า

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(3) แผงตกแต่งเสา B แผ่นล่าง (ดู การถอด/ติดตั้งแผงตกแต่งเสา B แผ่นล่าง)

(4) เข็มขัดนิรภัยเบาะหน้า (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหน้า)

2. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) ดังแสดงในภาพ

am2zzw00009712

3. วางเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าไว้ในยางและพันยึดไว้กับยางด้วยลวด (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) โดยสอดผ่านยางและรูติดตั้งโบลท์อย่างน้อย 4 ครั้ง

am2zzw00009713

คำเตือน

• ถ้าติดตั้งเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าเข้ากับยางไม่ถูกต้อง อาจทำให้ได้รับบาดเจ็บสาหัสเมื่อส่วนระบบดึงกลับทำงาน เมื่อติดตั้งเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าเข้ากับยาง ให้ตรวจสอบว่าส่วนระบบดึงกลับอยู่ภายในยางแล้ว

4. วางยางที่มีเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าไว้บนยางสองเส้นที่ไม่มีกระทะล้อ วางยางหนึ่งเส้นที่ไม่มีกระทะล้อซ้อนไว้บนยางที่มีเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้าอยู่ จากนั้นวางยางอีกเส้นที่มีกระทะล้อไว้บนสุด

am2zzw00009714

5. ใช้ลวดพันยึดยางไว้

ac5uuw00001496

am6xuw00005964

9. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

10. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงานของเข็มขัดนิรภัยแบบดึงกลับของเบาะหน้า

am6xuw00005936

คำเตือน

เข็มขัดนิรภัยแบบดึงกลับของเบาะหลัง

1. ถอดชิ้นส่วนต่อไปนี้ออก:

(1) ถาดวางสัมภาระท้ายรถ (ดู การถอด/ติดตั้งถาดวางสัมภาระท้ายรถ)

(3) แผ่นปิดฝากระโปรงท้าย (ดู การถอด/ติดตั้งแผ่นปิดฝากระโปรงท้าย)

(4) แผงตกแต่งขอบกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งขอบกระโปรงท้าย)

(5) เบาะรองนั่งของเบาะหลัง (ดู การถอด/ติดตั้งเบาะรองนั่งของเบาะหลัง)

(8) พนักพิงหลังเบาะหลัง (ดู การถอด/ติดตั้งพนักพิงหลังเบาะหลัง)

(9) แผงตกแต่งข้างกระโปรงท้าย (ดู การถอด/ติดตั้งแผงตกแต่งข้างกระโปรงท้าย)

(10) แผงตกแต่งเสา C (ดู การถอด/ติดตั้งแผงตกแต่งเสา C)

(11) เข็มขัดนิรภัยเบาะหลัง (ดู การถอด/ติดตั้งเข็มขัดนิรภัยเบาะหลัง)

2. ต่อเครื่องมือพิเศษ (SST) (ชุดสายไฟอะแดปเตอร์) ดังแสดงในภาพ

am2zzw00009715

3. วางเข็มขัดนิรภัยแบบดึงกลับของเบาะหลังไว้ในยางและพันยึดไว้กับยางด้วยลวด (ขนาดหน้าตัด 1.25 มม.²{0.002 นิ้ว²} หรือใหญ่กว่า) โดยสอดผ่านยางและรูติดตั้งโบลท์อย่างน้อย 4 ครั้ง

am2zzw00009716

คำเตือน

• ถ้าติดตั้งเข็มขัดนิรภัยแบบดึงกลับของเบาะหลังเข้ากับยางไม่ถูกต้อง อาจทำให้ได้รับบาดเจ็บสาหัสเมื่อส่วนระบบดึงกลับทำงาน เมื่อติดตั้งเข็มขัดนิรภัยแบบดึงกลับของเบาะหลังเข้ากับยาง ให้ตรวจสอบว่าส่วนระบบดึงกลับอยู่ภายในยางแล้ว

4. วางยางที่มีเข็มขัดนิรภัยแบบดึงกลับของเบาะหลังไว้บนยางสองเส้นที่ไม่มีกระทะล้อ วางยางหนึ่งเส้นที่ไม่มีกระทะล้อซ้อนไว้บนยางที่มีเข็มขัดนิรภัยแบบดึงกลับของเบาะหลังอยู่ จากนั้นวางยางอีกเส้นที่มีกระทะล้อไว้บนสุด

am2zzw00009717

5. ใช้ลวดพันยึดยางไว้

ac5uuw00001496

am6xuw00005964

9. ตรวจสอบว่าไม่มีคนยืนอยู่ในระยะ 6 เมตร {20 ฟุต} จากตัวรถ

10. กดสวิตช์กระตุ้นการทำงานบนเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) เพื่อกระตุ้นการทำงานของเข็มขัดนิรภัยแบบดึงกลับของเบาะหลัง

am6xuw00005936

คำเตือน
