การตรวจสอบเครื่องมือพิเศษ (SST) (เครื่องมือกระตุ้นการทำงาน) [ระบบควบคุมการพองตัวสองจังหวะ]

id0810b1801000

1.  ก่อนใช้เครื่องมือพิเศษ (SST) (49 H066 002) ให้ตรวจสอบการทำงานของเครื่องก่อน

am3zzw00011088

ขั้นตอนการตรวจสอบ

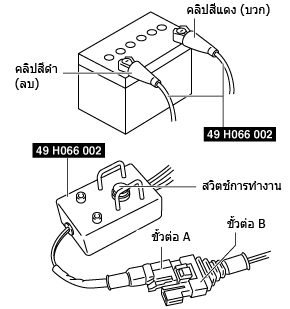

1.  ปฏิบัติตามขั้นตอนด้านล่างเพื่อตรวจสอบเครื่องมือพิเศษ (SST) (49 H066 002)

ac5uuw00002518

•  ถ้าไม่เป็นไปตามที่ระบุไว้ในตาราง ให้เปลี่ยนเครื่องมือพิเศษ (SST) (49 H066 002) เนื่องจากเครื่องมือบกพร่อง

คำเตือน

•  อย่าใช้เครื่องมือพิเศษ (SST) (49 H066 002) ที่บกพร่อง มิฉะนั้นอาจส่งผลให้โมดูลถุงลมนิรภัยหรือเข็มขัดนิรภัยแบบดึงกลับทำงานขึ้นเอง (พองตัว)

ข้อควรระวัง

•  เนื่องจากแรงเคลื่อนไฟฟ้าที่สามารถใช้กับเครื่องมือพิเศษ (SST) (49 H066 002) ได้อยู่ที่ 12 โวลต์ ดังนั้นห้ามต่อเข้ากับแหล่งจ่ายไฟ 24 โวลต์ เพราะจะทำให้เครื่องมือพิเศษ (SST) ได้รับความเสียหาย ต้องต่อเข้ากับแหล่งจ่ายไฟ 12 โวลต์เสมอ

ขั้นตอน	ขั้นตอนการตรวจสอบ	สภาพไฟ
		สีเขียว	สีแดง
1	ต่อคลิปสีแดงของแหล่งจ่ายไฟเข้ากับขั้วบวกของแบตเตอรี่ และต่อคลิปสีดำเข้ากับขั้วลบของแบตเตอรี่	On	Off
2	ต่อขั้วต่อ A และ B	Off	On
3	กดสวิตช์กระตุ้นการทำงาน	On	Off
