การถอด/ติดตั้งวัสดุหุ้มพนักพิงหลังเบาะหน้า
id091300912000
-
คำเตือน
-
• ถ้ากลไกเลื่อนทั้งสองด้านไม่ถูกล็อกไว้หลังจากประกอบเบาะหน้า เบาะหน้าจะทำงานขึ้นเองในขณะที่รถแล่น ซึ่งอาจส่งผลให้ได้รับบาดเจ็บสาหัสได้ หลังจากประกอบเบาะหน้าแล้ว ให้เขย่าขึ้นลงและตรวจสอบว่ากลไกเลื่อนทั้งสองด้านล็อกเข้าที่แล้ว
-
ข้อควรระวัง
-
• หลังจากถอดเบาะหน้าออกแล้ว ถ้าใช้งานคันปรับเลื่อนและติดตั้งเบาะหน้ากลับเข้าที่โดยที่ตำแหน่งตัวเลื่อนด้านซ้าย/ขวาเบี่ยงเบนไปจากตำแหน่งเดิม ชุดตัวปรับตำแหน่งอาจได้รับความเสียหาย หลังจากถอดเบาะหน้าออกแล้ว ห้ามใช้งานคันปรับเลื่อน
• ตรวจสอบว่าไม่มีข้อบกพร่องที่ตัวเลื่อนไปข้างหน้า/ถอยหลังของเบาะนั่งและที่ชุดตัวปรับตำแหน่งหลังจากติดตั้งเบาะหน้าแล้ว
• เมื่อทำงานในขณะที่ถอดเบาะหน้าออกจากรถยนต์แล้ว ให้ทำงานโดยใช้ผ้าสะอาดคลุมไว้เพื่อป้องกันเบาะนั่งเสียหายหรือสกปรก
การถอด
1. ถอดสายขั้วลบแบตเตอรี่ออก และรอ 1นาที หรือนานกว่านั้น (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
2. ถอดพนักพิงศีรษะออก
3. ถอดเบาะหน้าออก (ดู การถอด/ติดตั้งเบาะหน้า)

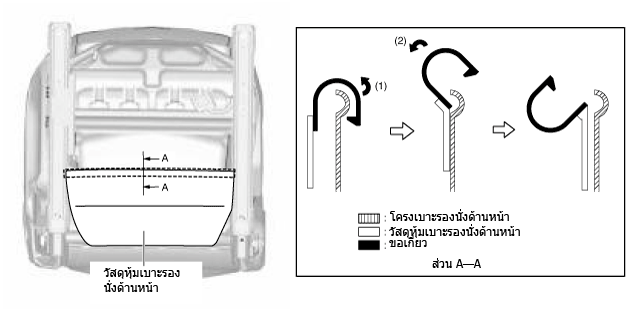

4. ขยับตะขอตามลำดับลูกศร (1) และ (2) ที่แสดงในภาพแล้วถอดวัสดุหุ้มเบาะรองนั่งด้านหน้าออกจากโครงเบาะรองนั่งด้านหน้า

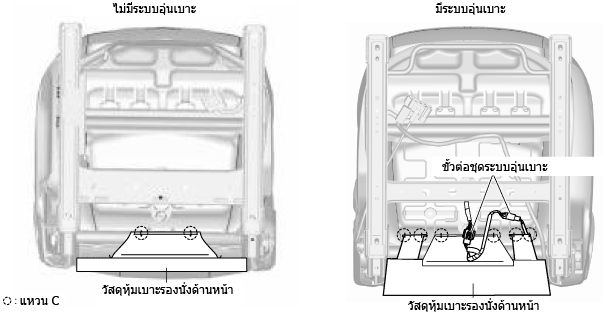

5. ปลดขั้วต่อชุดระบบอุ่นเบาะ (รุ่นที่มีชุดระบบอุ่นเบาะ)
-
ข้อควรระวัง
-
• ถ้าซีริงเสียหายในขณะถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหน้าและโครงเบาะรองนั่งด้านหน้า วัสดุหุ้มเบาะรองนั่งด้านหน้าและโครงเบาะรองนั่งด้านหน้าจะไม่สามารถติดตั้งได้อย่างถูกต้อง ดังนั้นต้องใช้ความระมัดระวังไม่ทำให้ซีริงเสียหายในขณะถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหน้าและโครงเบาะรองนั่งด้านหน้า
• หากซีริงเสียหาย ให้เปลี่ยนอันใหม่ทันที
6. ถอดซีริง แล้วเก็บวัสดุหุ้มเบาะรองนั่งด้านหน้าแยกจากโครงเบาะรองนั่งด้านหน้า

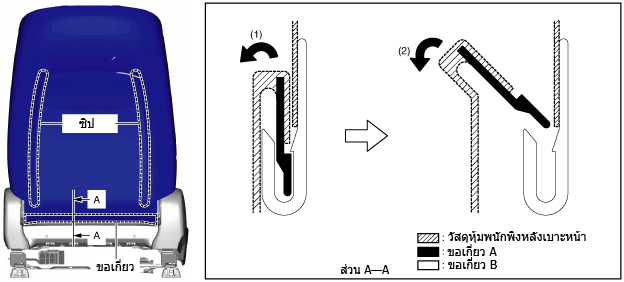

7. เลื่อนตะขอ A ตามลำดับลูกศร (1) และ (2) ดังแสดงในภาพแล้วถอดออกจากตะขอ B
8. รูดเปิดซิปออก

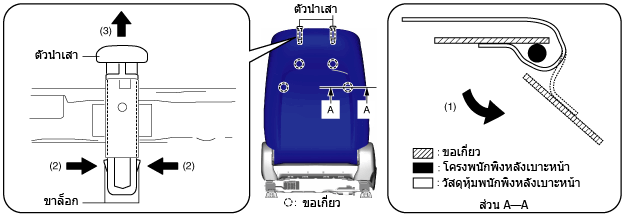

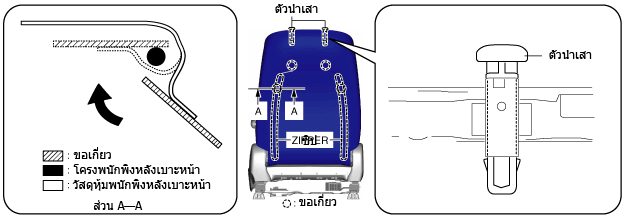

9. ขยับตะขอตามทิศทางลูกศร (1) ที่แสดงในภาพแล้วถอดวัสดุหุ้มพนักพิงหลังเบาะหน้าออกจากโครงพนักพิงหลังเบาะหน้า
10. ในขณะที่กดขาล็อกตัวนำเสาตามทิศทางลูกศร (2) ที่แสดงในภาพ ให้ดึงตัวนำเสาตามทิศทางลูกศร (3) แล้วถอดตัวนำเสาออกจากโครงพนักพิงหลังเบาะหน้า
11. ถอดน็อตออก

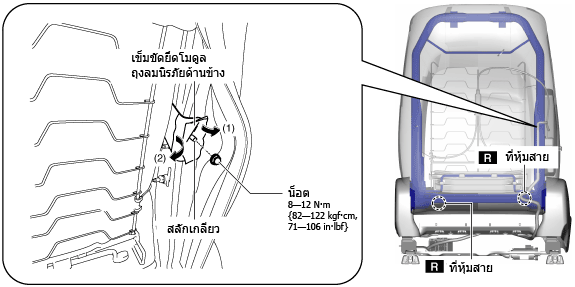

12. ดึงสายรัดโมดูลถุงลมนิรภัยด้านข้างตามทิศทางลูกศร (1) และ (2) แล้วถอดสายรัดโมดูลถุงลมนิรภัยด้านข้างออกจากสตัดโบลท์ของโครงพนักพิงหลังเบาะหน้า
13. ถอดที่หุ้มสายออก
14. ดึงแผ่นรองพนักพิงหลังเบาะหน้าและวัสดุหุ้มพนักพิงหลังเบาะหน้าออกไปทางด้านหน้าของเบาะหน้า
15. ยกวัสดุหุ้มพนักพิงหลังเบาะหน้าและแผ่นรองพนักพิงหลังเบาะหน้าขึ้นพร้อมกันเป็นชุดเดียวตามทิศทางลูกศรที่แสดงในภาพ เพื่อถอดออกจากโครงพนักพิงหลังเบาะหน้า
การติดตั้ง
1. ติดตั้งวัสดุหุ้มพนักพิงหลังเบาะหน้าและแผ่นรองพนักพิงหลังเบาะหน้าเข้ากับโครงพนักพิงหลังเบาะหน้าพร้อมกันเป็นชุดเดียว
2. ดึงแผ่นรองพนักพิงหลังเบาะหน้าและวัสดุหุ้มพนักพิงหลังเบาะหน้าไปทางด้านหลังของเบาะหน้า

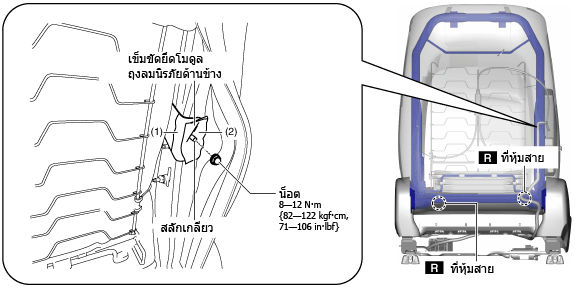

3. ติดตั้งสายรัดโมดูลถุงลมนิรภัยด้านข้างเข้ากับสตัดโบลท์ของโครงพนักพิงหลังเบาะหน้าตามลำดับ (1) และ (2) ดังแสดงในภาพ
4. ติดตั้งน็อตยึดสาย
5. ติดตั้งที่หุ้มสาย
6. ติดตั้งตัวนำเสาเข้ากับโครงพนักพิงหลังเบาะหน้า
7. ขยับตะขอตามทิศทางลูกศรที่แสดงในภาพแล้วติดตั้งวัสดุหุ้มพนักพิงหลังเบาะหน้าเข้ากับโครงพนักพิงหลังเบาะหน้า
8. รูดซิปปิด

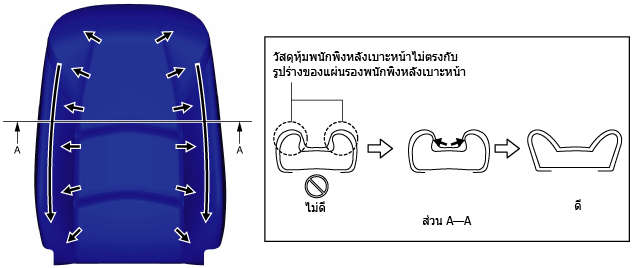

9. กดแผ่นรองพนักพิงหลังเบาะหน้าไปทางด้านนอกเพื่อให้รูปร่างของแผ่นรองพนักพิงหลังเบาะหน้าและวัสดุหุ้มพนักพิงหลังเบาะหน้าตรงกัน
10. ดึงวัสดุหุ้มพนักพิงหลังเบาะหน้าตามทิศทางลูกศรในภาพแล้วดึงวัสดุหุ้มพนักพิงหลังเบาะหน้าให้ตึง

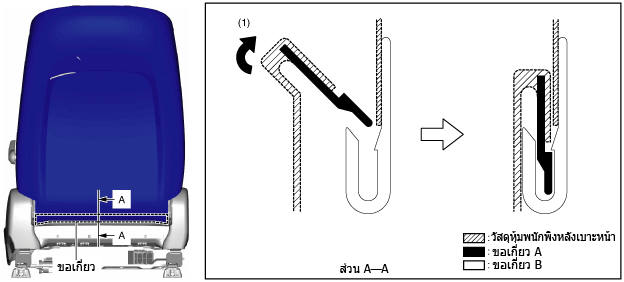

11. เลื่อนตะขอ A ตามลำดับลูกศร (1) ดังแสดงในภาพแล้วติดตั้งเข้ากับตะขอ B
12. ติดตั้งวัสดุหุ้มพนักพิงหลังเบาะหน้าเข้ากับโครงพนักพิงหลังเบาะหน้า
13. ต่อขั้วต่อชุดระบบอุ่นเบาะ (รุ่นที่มีชุดระบบอุ่นเบาะ)
-
ข้อควรระวัง
-
• ถ้าซีริงเสียหายในขณะถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหน้าและโครงเบาะรองนั่งด้านหน้า วัสดุหุ้มเบาะรองนั่งด้านหน้าและโครงเบาะรองนั่งด้านหน้าจะไม่สามารถติดตั้งได้อย่างถูกต้อง ดังนั้นต้องใช้ความระมัดระวังไม่ทำให้ซีริงเสียหายในขณะถอด/ติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหน้าและโครงเบาะรองนั่งด้านหน้า
• หากซีริงเสียหาย ให้เปลี่ยนอันใหม่ทันที
14. ติดตั้งซีริง
15. ติดตั้งหมุดยึดและติดตั้งวัสดุหุ้มพนักพิงหลังเบาะหน้าเข้ากับโครงพนักพิงหลังเบาะหน้า

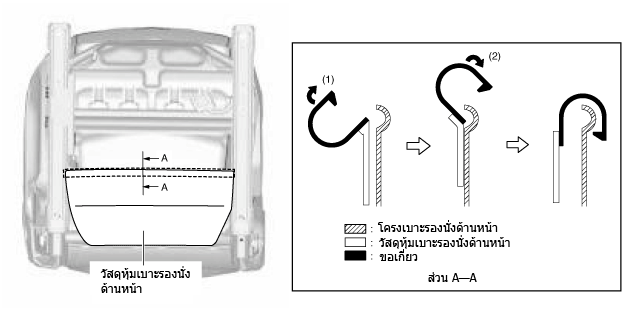

16. ขยับตะขอตามลำดับลูกศร (1) และ (2) ที่แสดงในภาพแล้วติดตั้งวัสดุหุ้มเบาะรองนั่งด้านหน้าออกจากโครงเบาะรองนั่งด้านหน้า
17. ติดตั้งเบาะหน้า (ดู การถอด/ติดตั้งเบาะหน้า)
18. ติดตั้งพนักพิงศีรษะ
19. ต่อสายขั้วลบแบตเตอรี่ (ดู การถอด/ต่อสายขั้วลบแบตเตอรี่)
